FLM-420-EOL2W-W ro 21
Bosch Sicherheitssysteme GmbH F.01U.100.209 | 4.0 | 2010.12
Note
Descriere funcţională
Modulul FLM-420-EOL2W-W EOL LSN detectează erorile de linie LSN conform EN 54-13 şi le
raportează panoului detectie-incendiu prin LSN. Rapoartele sunt afişate pe controlerul de
centrală.
Setarea adresei
Setarea adresei este efectuată utilizând comutatoarele DIP 8 şi un obiect ascuţit
corespunzător.
Conexiune
- Bornele de conectare ale sursei de alimentare sunt utilizate numai pentru a conecta
capetele libere ale cablurilor. Acestea nu sunt conectate reciproc şi nu sunt monitorizate.
- Trebuie să existe un modul EOL la fiecare capăt al magistralei LSN. Acest lucru se aplică
pentru cablajul tip arbore şi ramură în T. Aceste module EOL nu pot fi utilizate în bucle.
- Standardele şi instrucţiunile naţionale trebuie avute în vedere în timpul planificării.
Condiţiile de conectare pentru autorităţile şi instituţiile regionale (Poliţia, Pompierii)
trebuie respectate.
ATENTIE!
Descărcare electrostatică (ESD)! Componentele electronice se pot defecta. Utilizaţi un cablu
de punere la pământ sau luaţi alte măsuri corespunzătoare.
INDICATIE!
Nu se pot utiliza în paralel moduri de operare diferite pe un arbore/o ramură în T!
Adresă (A) Mod de operare
0 Arbore/ramură în T în modul LSN "improved version" cu alocare automată a adresei
1 . . . 254 Arbore/ramură în T în modul LSN "improved version" cu alocare manuală a adresei
255 = CL Arbore în "classic" modul LSN (interval de adresare: max. 127)

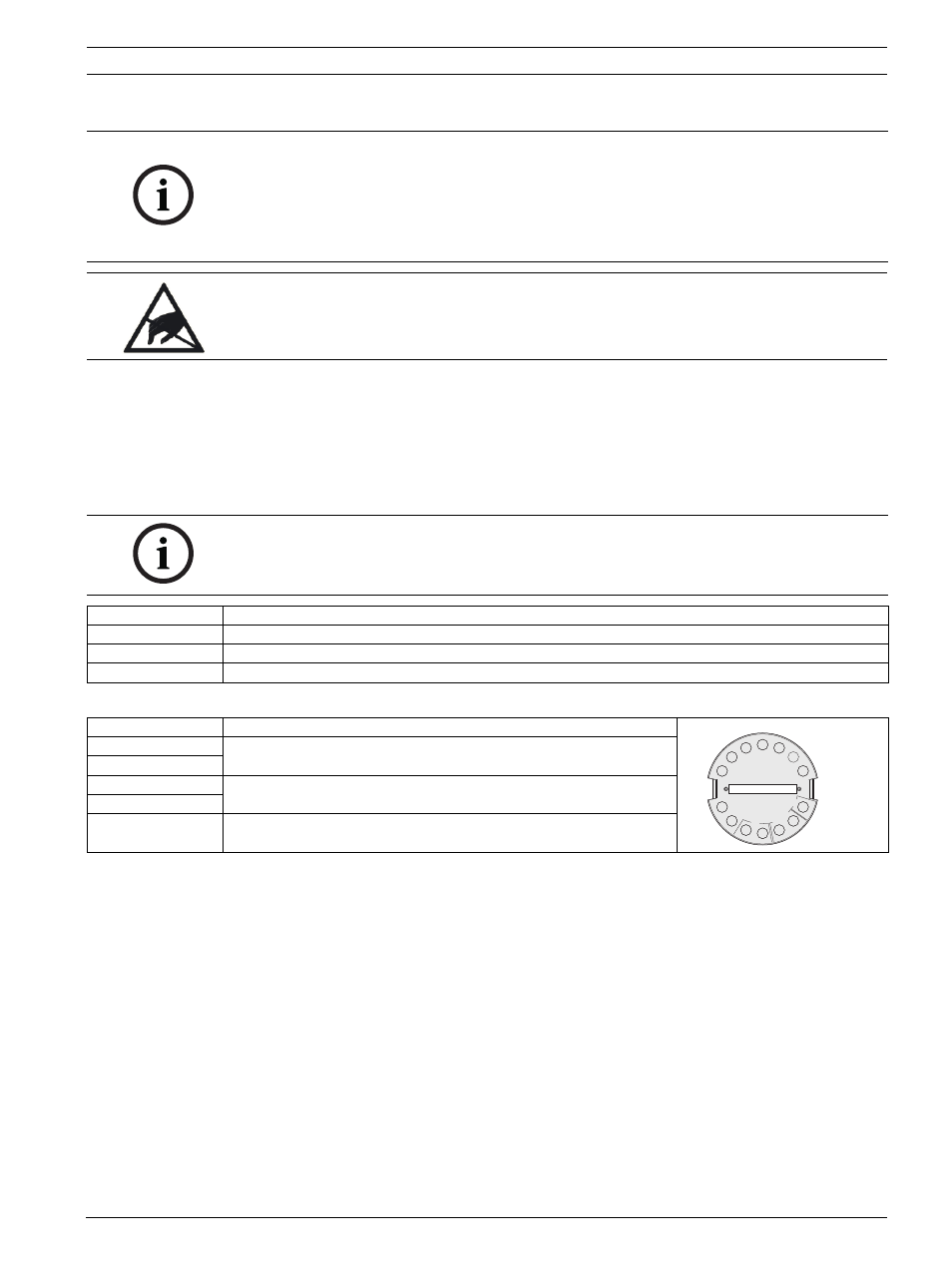

Descriere Funcţie
LSN a1- LSN in
LSN b1+
LSN-POW 0 V
Sursă de alimentare LSN (dacă există)
LSN-POW +U
Shield
Ecran protecţie cablu (dacă există)
>DE¦‚€ˆ¦=GD€O¦O
DKF
¦HG
O
V 0
U +
Z¦
[¸
8 DKF
DK
F
Ka
b^ e]
