18 nl FLM-420-EOL2W-W
F.01U.100.209 | 4.0 | 2010.12 Bosch Sicherheitssysteme GmbH
Opmerkingen
Functies
The FLM-420-EOL2W-W LSN-afsluitmodule detecteert storingen van de LSN-lijn conform EN
54-13 en meldt deze aan de brandmeldcentrale via LSN. De rapporten worden op de
Paneelcontroller weergegeven.
Adresinstelling
Adresinstelling wordt uitgevoerd met behulp van de 8 DIP-schakelaars en een passend puntig
voorwerp.
Aansluiting
- De aansluitklemmen van de voeding worden alleen gebruikt om de losse kabeleinden aan
te sluiten. Ze worden niet op elkaar aangesloten en worden niet bewaakt.
- Aan het einde van iedere LSN-bus dient zich een afsluitmodule te bevinden. Dit geldt voor
steeklijn- en T-aftakkingsbekabeling. Deze afsluitmodules mogen niet in lussen worden
gebruikt.
- Bij het ontwerp dient rekening gehouden te worden met specifieke landelijke normen en
richtlijnen. Aansluitcondities voor de regionale overheden en instellingen (politie,
brandweer) moeten gehandhaafd worden.
LET OP!
Elektrostatische ontlading (ESD)! Elektronische onderdelen kunnen beschadigd raken. Zorg
voor een aardverbinding door een polsband te dragen of neem andere passende maatregelen.
AANWIJZING!
Het is niet toegestaan verschillende bedrijfsmodi parallel te gebruiken in één steeklijn/T-
aftakking.
Adres (A) Bedrijfmodus
0 Steeklijn/T-aftakking in LSN-modus "improved version" met automatische adrestoewijzing
1 . . . 254 Steeklijn/T-aftakking in LSN-modus "improved version" met handmatige adrestoewijzing
255 = CL Steeklijn in "classic" LSN-modus (adresbereik: max. 127)

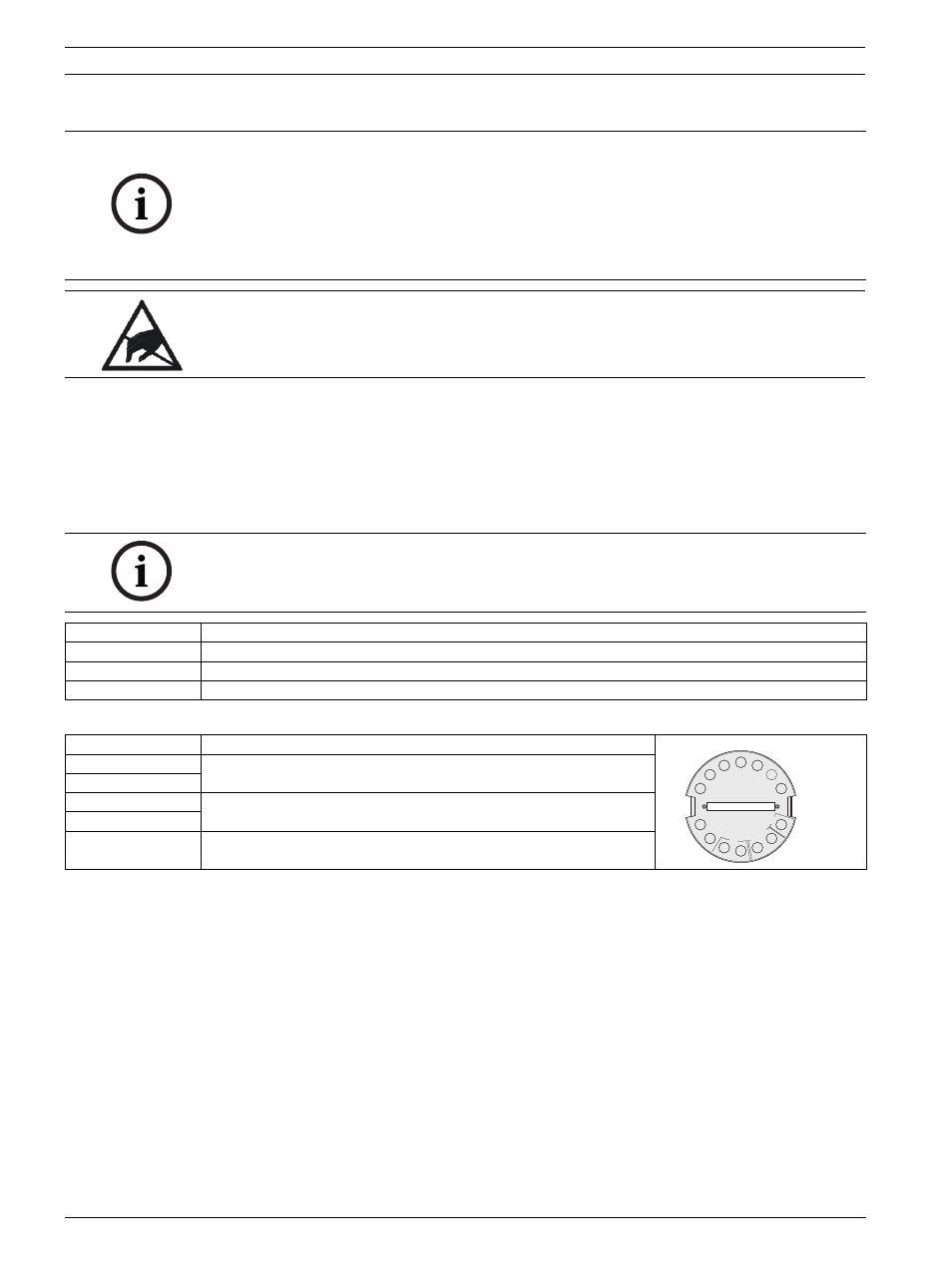

Beschrijving Functie
LSN a1- LSN in
LSN b1+
LSN-VOEDING 0 V LSN-voeding (indien aanwezig)
LSN-POW +U
Shield
Kabelafscherming (indien aanwezig)
>DE¦‚€ˆ¦=GD€O¦O
DKF ¦HG
O
V 0
U +
Z¦
[¸
8 DKF
DK
F
Ka
b^
e]
