16 hu FLM-420-EOL2W-W
F.01U.100.209 | 4.0 | 2010.12 Bosch Sicherheitssysteme GmbH
Megjegyzések
A működés ismertetése
Az FLM-420-EOL2W-W vonallezáró modul LSN az EN 54-13 szabványnak megfelelően észleli az
LSN-vonalhibákat, és az LSN-központon keresztül jelenti a tűzjelző központnak. A jelentések a
központvezérlőn jelennek meg.
Cím beállítása
A címzés beállítása a 8 DIP-kapcsoló és egy megfelelő hegyes tárgy segítségével történik.
Csatlakozások
- A tápegység csatlakozói csak a szabadon álló kábelvégek csatlakoztatására szolgálnak.
Ezek nincsenek összekötve egymással és a rendszer nem felügyeli ezeket.
- Az LSN-busz minden végén lennie kell egy EOL-modulnak. Ez az ágak és a T-elágazások
kábelezésére vonatkozik. Ezek az EOL-modulok nem használhatók hurkokban.
- A tervezés során az adott országban érvényes szabványokat és előírásokat figyelembe kell
venni. Biztosítani kell a csatlakoztatási lehetőségeket a helyi hatóságok és intézmények
(rendőrség, tűzoltóság) számára.
VIGYÁZAT!
Elektrosztatikus kisülésveszély (ESD)! Megsérülhetnek az elektronikus alkatrészek.
Gondoskodjon saját földeléséről egy csuklószorító segítségével, vagy más módon.
FIGYELEM!
Tilos különböző működési módokat alkalmazni egy időben ugyanazon az ágon/T-elágazáson!
Cím (A) Működési mód
0 Ág/T-elágazás LSN "improved version" módban automatikus címhozzárendeléssel
1 . . . 254 Ág/T-elágazás LSN "improved version" módban kézi címhozzárendeléssel
255 = CL Ág LSN "classic" módban (címzési tartomány max. 127)

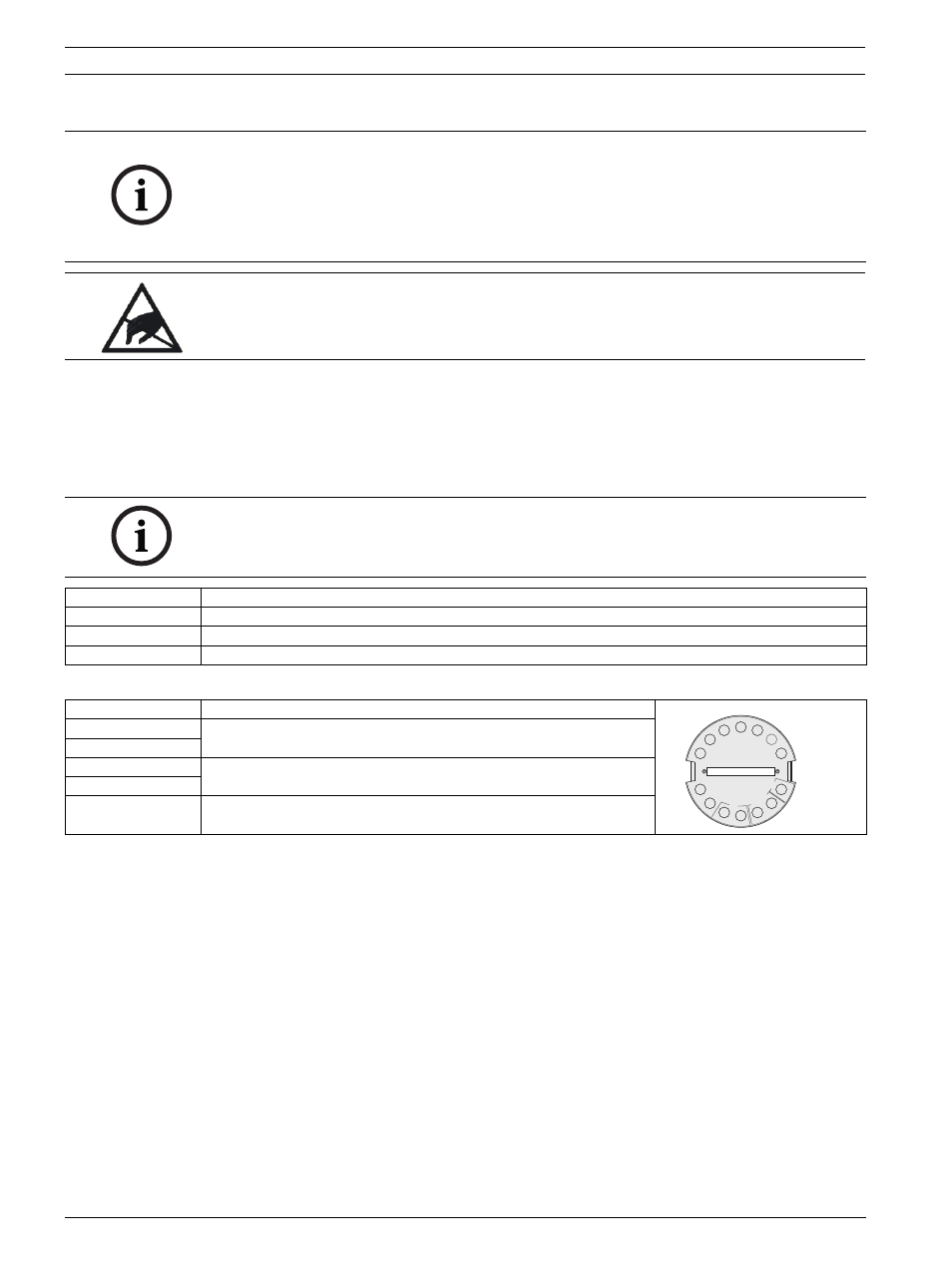

Leírás Funkció
LSN a1- LSN be
LSN b1+
LSN-POW 0 V
LSN-tápegység (ha van)
LSN-POW +U
Shield
Kábelárnyékolás (ha van)
