14 fr FLM-420-EOL2W-W
F.01U.100.209 | 4.0 | 2010.12 Bosch Sicherheitssysteme GmbH
Notes
Fonctions
Le module FLM-420-EOL2W-W EOL LSN détecte les défaillances de ligne LSN conformément à
la norme EN 54-13 et les rapporte à la centrale incendie via LSN. Les rapports s'affichent sur
le contrôleur de centrale.
Paramétrage de l'adressage
Pour paramétrer l'adressage, munissez-vous des 8 commutateurs DIP et d'un objet pointu.
Connexion
- Les bornes de connexion de l'alimentation servent uniquement à connecter les
extrémités de câble libres. Elles ne sont pas interconnectées et ne sont pas surveillées.
- Un module EOL doit se trouver à chaque extrémité du bus LSN, notamment pour le
câblage en tronçon et en dérivation. Vous ne pouvez pas utiliser ces modules EOL dans
des boucles.
- Les normes et réglementations en vigueur dans chaque pays doivent être prises en
compte lors de la planification. Les conditions de connexion des autorités et institutions
régionales (police et service d'incendie) doivent être respectées.
ATTENTION !
Risque de décharge électrostatique pouvant endommager les composants électroniques.
Reliez-vous à la terre à l'aide d'un bracelet anti-statique ou protégez-vous par tout autre moyen
adéquat.
REMARQUE !
Vous ne pouvez pas utiliser en même temps des modes de fonctionnement différents pour une
dérivation ou un tronçon.
Adresse (A) Mode de fonctionnement
0 Tronçon/dérivation en mode LSN "improved version" avec attribution d'adresse automatique
1 . . . 254 Tronçon/dérivation en mode LSN "improved version" avec attribution d'adresse manuelle
255 = CL Tronçon en "classic" mode LSN (portée d'adresses : 127 max.)

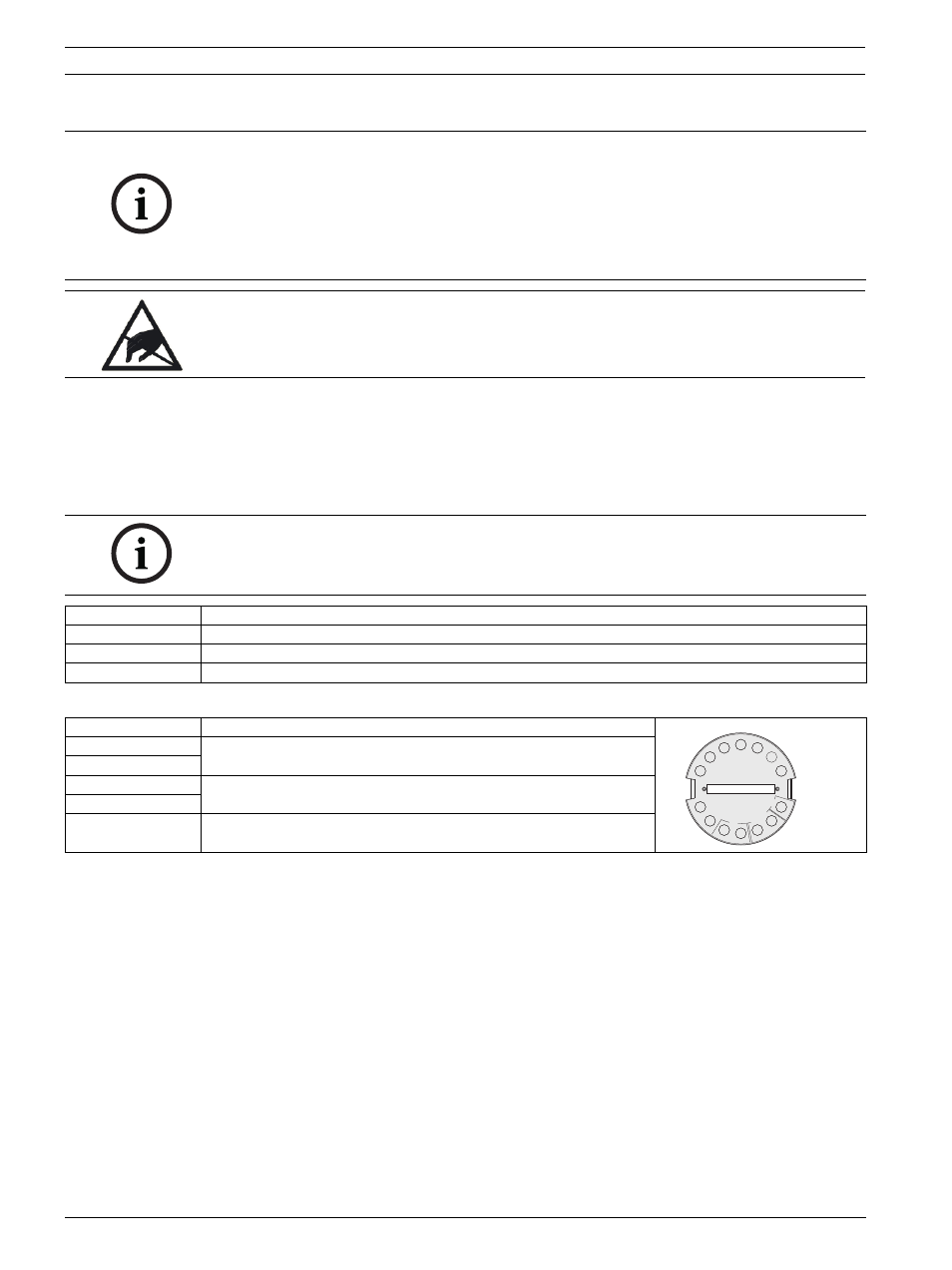

Description Fonction
LSN a1- Entrée LSN
LSN b1+
LSN-POW 0 V
Alimentation LSN (le cas échéant)
LSN-POW +U
Shield
Blindage des câbles (le cas échéant)
>DE¦‚€ˆ¦=GD€O¦O
DKF
¦HG
O
V 0
U +
Z¦
[¸
8 DKF
DK
F
Ka
b^ e]
