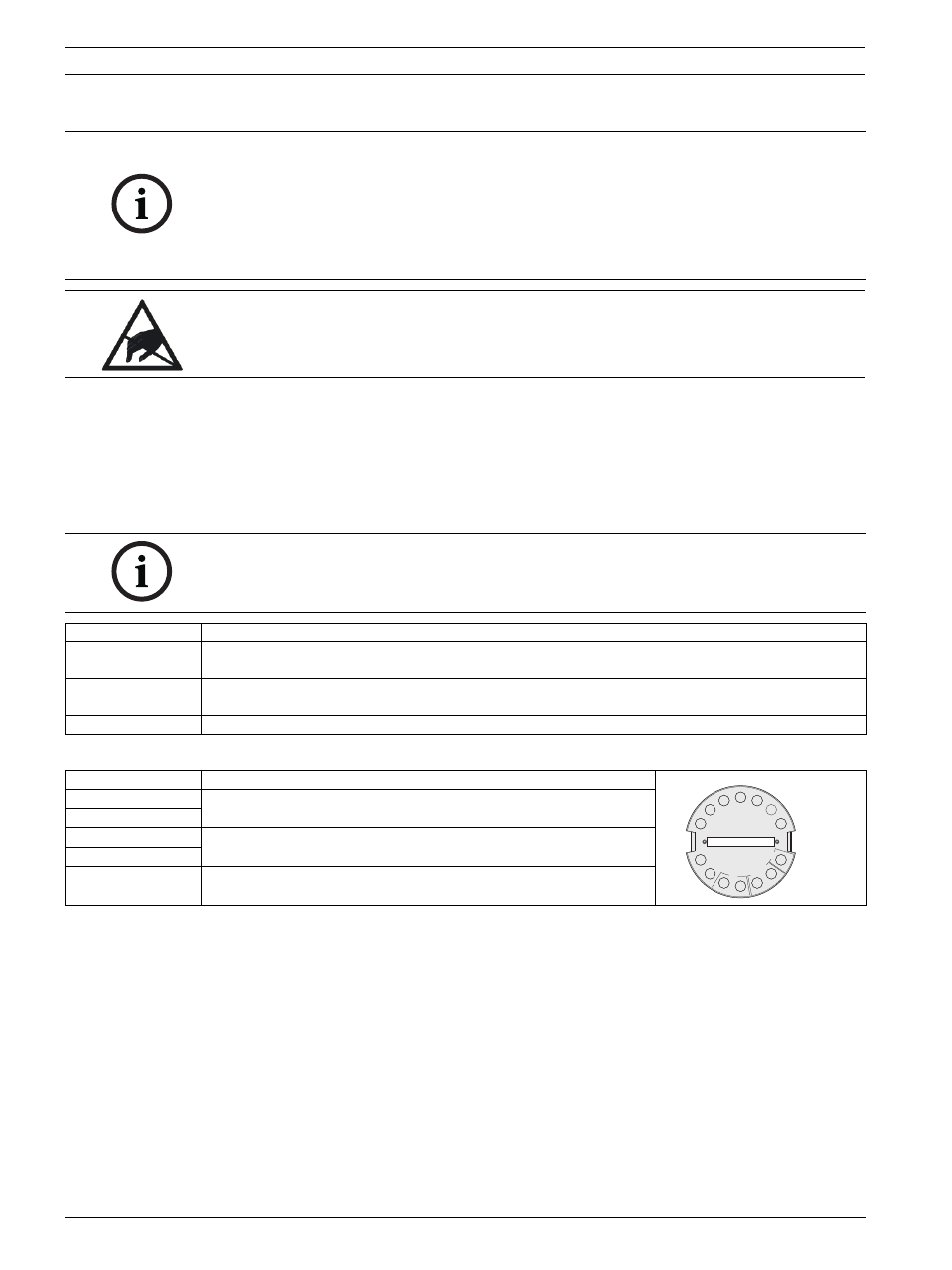

Descrição funcional
O Módulo EOL LSN FLM-420-EOL2W-W detecta falhas na linha LSN em conformidade com a
norma EN 54-13 e comunica-as ao painel de incêndio através da LSN. Os relatórios são
apresentados no painel de controlo.
Definição de endereço
A definição de endereço é executada utilizando os 8 interruptores DIP e um objecto
pontiagudo adequado.
Ligação
- Os terminais de ligação da fonte de alimentação são utilizados apenas para ligar as
extremidades soltas dos cabos. Não são ligados entre eles e não são monitorizados.
- Deverá existir um módulo EOL em cada extremidade da linha de loop LSN. Isto aplica-se
para cablagem em ramal e em ramal em T (Tee Off). Estes módulos EOL não podem ser
usados em loops.
- As normas e directivas específicas do país têm de ser observadas durante a fase de
planeamento. As condições de ligação para as autoridades e instituições regionais
(polícia, bombeiros) têm de ser mantidas.
CUIDADO!
Descargas electrostáticas (ESD)! Os componentes electrónicos poderão ficar danificados. Use
uma pulseira antiestática ou tome outras medidas adequadas.
NOTA!
Nгo й permitida a utilização em paralelo de diferentes modos de operação num ramal/ramal
em T (Tee Off)!
Endereço (A) Modo de operação
0 Ramal/ramal em T (Tee Off) no modo LSN "improved version" com alocação de endereços
automática
1 . . . 254 Ramal/ramal em T (Tee Off) no modo LSN "improved version" com alocação de endereços
manual
255 = CL Ramal em modo LSN "classic" (gama de endereços: máx. 127)
Descrição Função
LSN a1- Entrada LSN
LSN b1+
LSN-POW 0 V
Fonte de alimentação LSN (caso exista)
LSN-POW +U
Shield
Blindagem de cabos (caso exista)
