FLM-420-EOL2W-W es 13
Bosch Sicherheitssysteme GmbH F.01U.100.209 | 4.0 | 2010.12
Notas
Descripción de las funciones
El módulo RFL LSN FLM-420-EOL2W-W detecta cualquier avería en la línea LSN según la
norma EN 54-13 e informa de ella a la central de incendios a través del LSN. Los informes
aparecen en el controlador de la central.
Ajuste de direcciones
La configuración de la dirección se lleva a cabo utilizando los 8 conmutadores DIP y un objeto
puntiagudo apropiado.
Conexión
- Los terminales de conexión de alimentación se utilizan sólo para conectar los extremos
de los cables. No se conectan entre sí y no están supervisados.
- Debe existir un módulo RFL en cada uno de los extremos del bus LSN. Se utiliza en
cableado en ramal y con derivación en T Estos módulos RFL no se pueden usar en
cableado en lazo cerrado.
- Durante el diseño, se deben tener en cuenta los estándares y directrices específicos del
país. Además, se deben respetar las condiciones de conexión para las autoridades e
instituciones regionales (policía, bomberos).
¡PRECAUCIÓN!
¡Descarga electrostática (ESD)! Los componentes electrónicos pueden resultar dañados.
Protéjase con un brazalete antiestático o mediante otros procedimientos apropiados.
¡NOTA!
No se pueden utilizar modos de funcionamiento diferentes en paralelo en un ramal/derivación
en T.
Dirección (A) Modo de funcionamiento
0 Ramal/derivación en T en modo LSN "improved version" con asignación de direcciones
automática
1 . . . 254 Ramal/derivación en T en modo LSN "improved version" con asignación de direcciones manual
255 = CL Ramal en modo LSN "classic" (rango de direcciones: máx. 127)

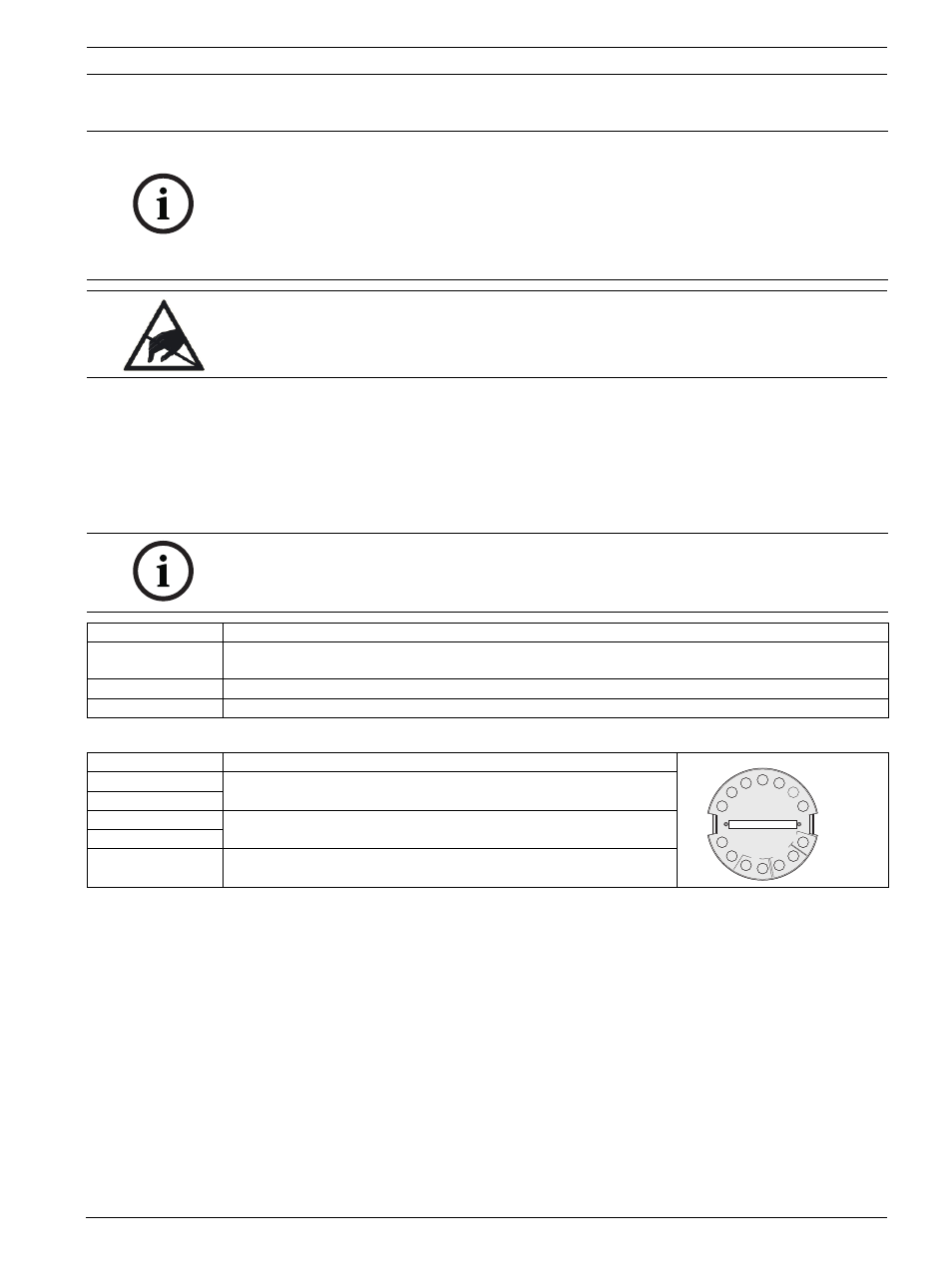

Descripción Función
LSN a1- Entrada LSN
LSN b1+
LSN-POW 0 V
Alimentación LSN (si existe)
LSN-POW +U
Shield
Malla de cable (si existe)
