93
Синхронизация с внешним устройством
Синхронизация с внешним устройством
Используя синхронизацию внешним синхросигналом, можно синхронизировать видеосигнал данной
камеры с видеосигналом внешнего видеоустройства. Аналогично, используя сигнал внешнего
временного кода, можно синхронизировать временной код данной камеры с внешним сигналом.
Использование внешнего сигнала временного кода с несколькими камерами позволяет организовать
съемку несколькими камерами. С этой же целью можно выводить сигнал временного кода с данной
камеры. Если вывести временной код (во время съемки) с разъемов 3G-SDI или разъема HD/SD SDI* на
устройство монтажа, режиссер монтажа может создать видеозапись с тем же временным кодом.
* На разъем HDI-SDI временной код можно также выводить во время воспроизведения.
Подключение внешнего устройства
При синхронизации камеры с внешним сигналом подавайте входной опорный видеосигнал* через разъем
GENLOCK или выводите сигнал камеры в качестве опорного сигнала для внешнего устройства через
разъем SYNC OUT.
При синхронизации сигнала временного кода используйте разъем TIME CODE. Обязательно заранее
задайте режим работы разъема TIME CODE в качестве входа или выхода.
Подключите внешнее устройство к камере, как показано на следующей схеме.
* В качестве опорного видеосигнала можно использовать аналоговый сигнал черного поля или трехуровневый сигнал.

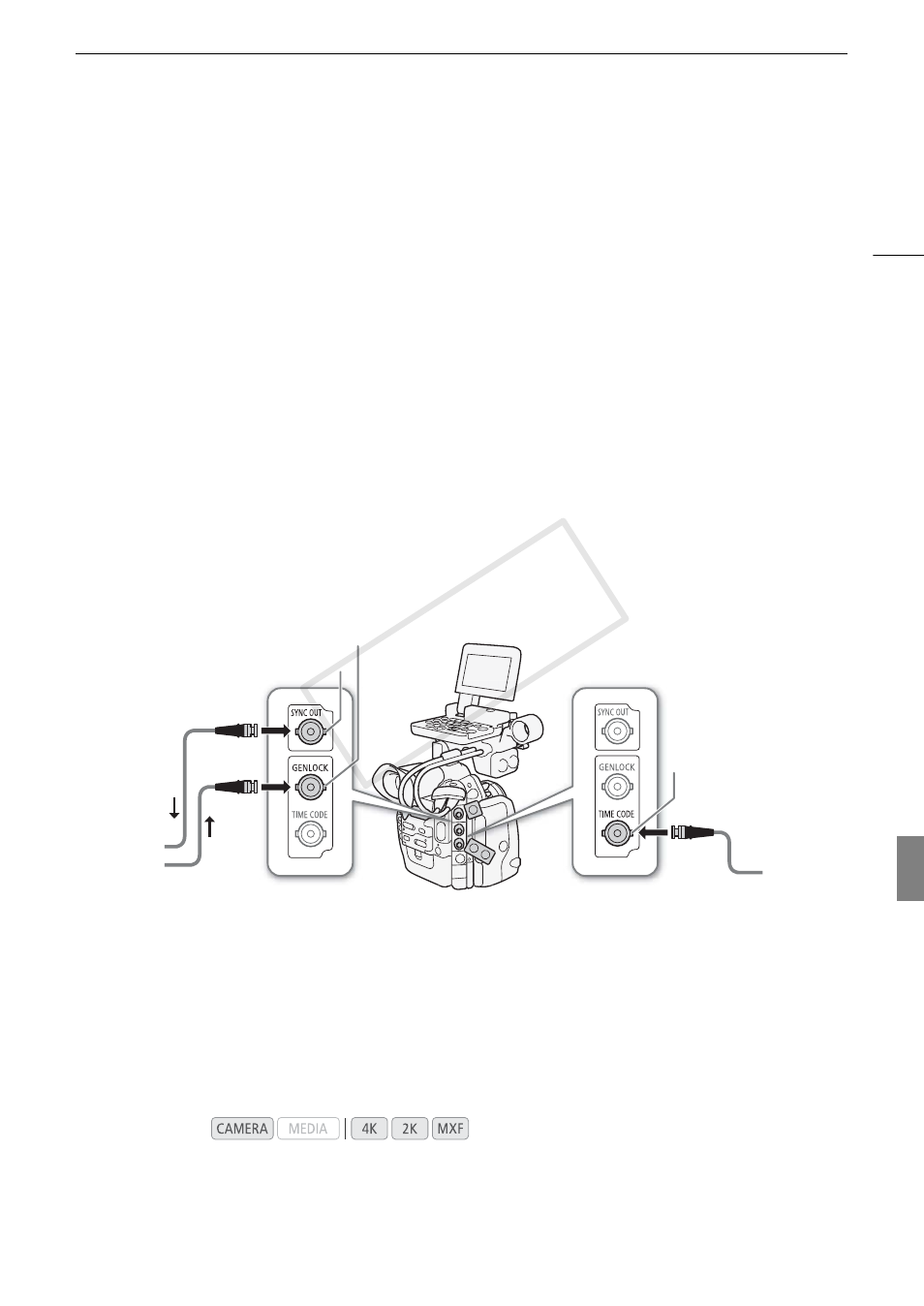

Схема подключения
Ввод опорного видеосигнала (синхронизация внешним синхросигналом)
Если на разъем GENLOCK подается внешний синхросигнал (аналоговый сигнал «черная вспышка» или
трехуровневый сигнал), фазы кадровых (V) и строчных (H) синхроимпульсов камеры автоматически
синхронизируются с этим сигналом. Разность фаз между внешним синхросигналом и камерой
изначально устанавливается равной 0. Фаза H может регулироваться в диапазоне прибл. ±0,4 H
(эквивалент HD).
Режимы работы:
Разъем SYNC OUT
Разъем TIME CODE
Синхронизация
GENLOCK Синхронизация
временного кода
Разъем GENLOCK
