107

Средства контроля видеоизображения

Камера может отображать упрощенный монитор видеосигнала или вектороскоп. Она также может
отображать монитор контуров* для упрощения фокусировки. Видеоизмерительные средства
отображаются только на экране ЖК-дисплея. Они не отображаются в видоискателе или на внешнем
мониторе. Для использования видеоизмерительных средств на камеру должен быть установлен блок
монитора.

* Монитор контуров оценивает фокусировку всего изображения и показывает результат в виде графика. Монитор

контуров доступен только в режиме

Отображение видеоизмерительного средства

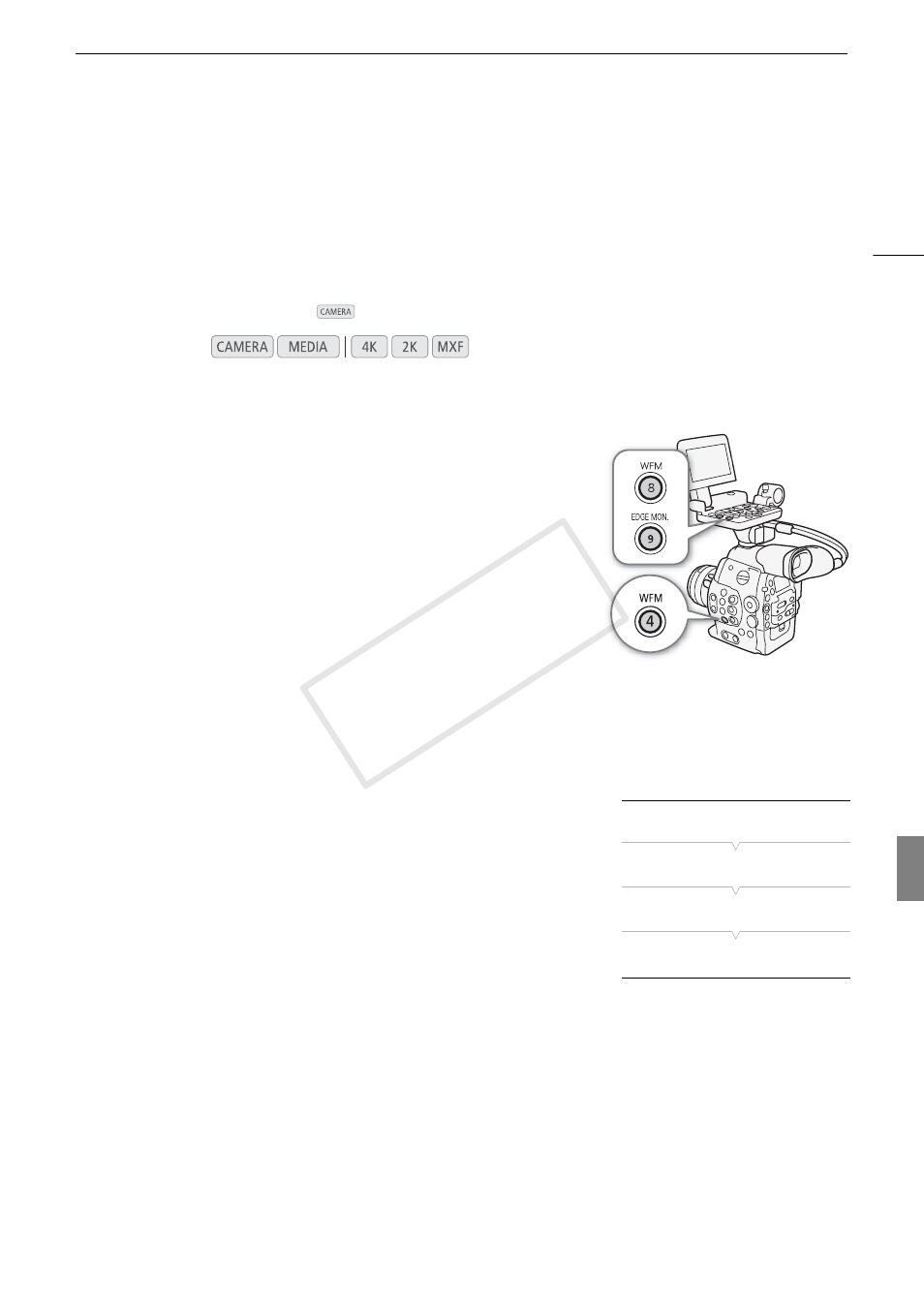

Нажмите кнопку WFM (монитор видеосигнала или
вектороскоп) или EDGE MON. (монитор контуров).

• Монитор видеосигнала отображается в окне в правом нижнем

углу экрана.

• Несколько раз нажимая кнопку WFM, можно включать

видеоизмерительные средства в приведенной ниже
последовательности.

Монитор видеосигнала

Вектороскоп Откл.

• Видеоизмерительные средства можно также отображать с

помощью параметра [w Прочие функции] > [WFM (LCD)] >
[Настройка]. Выберите [WFM] для отображения монитора
видеосигнала, [VS] для отображения вектороскопа или [Edge Mon.]
для отображения монитора контуров.

Настройка монитора видеосигнала

Для функции монитора видеосигнала камеры предусмотрено 5
режимов. Можно также изменить усиление.

1 Откройте подменю [Waveform Monitor].

[w Прочие функции] > [WFM (LCD)] > [Waveform Monitor]

2 Выберите требуемый вариант и нажмите кнопку SET.

• Если изменять коэффициент усиления не требуется, выполнять

шаги 3 и 4 не нужно.

3 Откройте подменю монитора видеосигнала [Gain].

[w Прочие функции] > [WFM (LCD)] > [Gain] (в пункте [Waveform Monitor])

4 Выберите значение [1x] или [2x], затем нажмите кнопку SET.

Варианты

Режимы работы:

[Строка]:

устанавливает монитор видеосигнала в режим отображения строки.

[Стр.+точ.]:

график области в красной рамке отображается красным цветом поверх графика режима
[Строка].

[Поле]:

устанавливает монитор видеосигнала в режим отображения поля.

[RGB]:

работает как монитор составляющих RGB.

[YPbPr]:

работает как монитор составляющих YPbPr.

[w Прочие функции]

[WFM (LCD)]

[Waveform Monitor]

[Строка]
