Подключение внешнего монитора
152
Подключение внешнего монитора
При подключении камеры к внешнему монитору для съемки или воспроизведения используйте разъем
камеры, соответствующий требуемому разъему внешнего монитора. Затем выберите конфигурацию
выходного видеосигнала (A 149). Камера может выводить видеосигнал одновременно на все выходные
видеоразъемы.

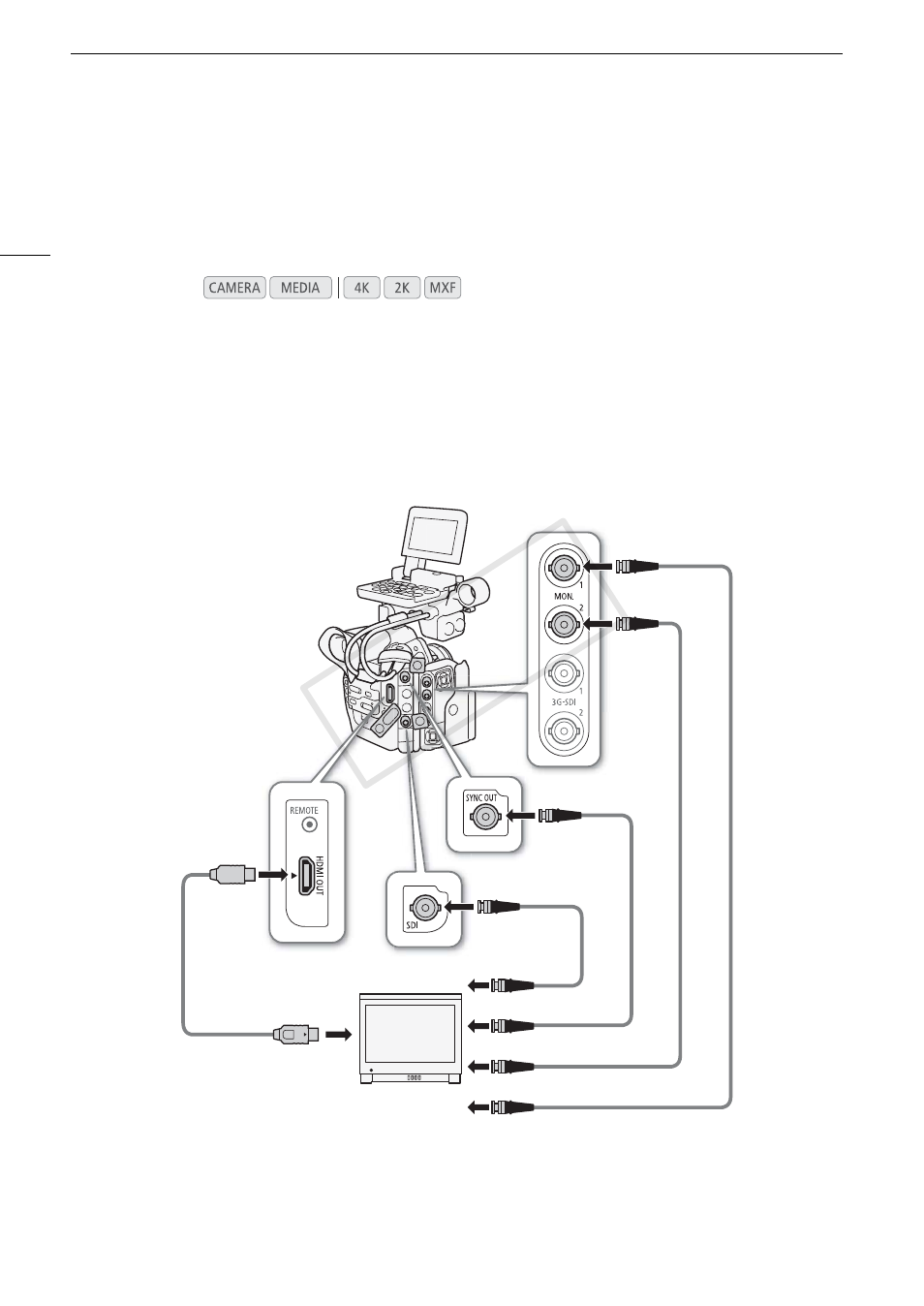

Схема подключения
При подключении камеры к внешнему монитору с помощью разъема SYNC OUT для контроля звука
пользуйтесь наушниками (A 102).
Рекомендуется использовать питание камеры от электрической розетки с помощью компактного блока
питания.
Режимы работы:
HDMI IN
VIDEO IN или COMPONENT IN (Y)
HD SDI IN
Кабель BNC
(имеется в
продаже)
Кабель BNC
(имеется в
продаже)
Кабель HDMI
(имеется в
продаже)
Разъем
HDMI OUT
Разъем SYNC
OUT
HD SDI IN
Кабель BNC
(имеется в
продаже)
Разъем HD/SD
SDI
Разъем MON. 1
Разъем MON. 2
HD SDI IN
COP
Y
