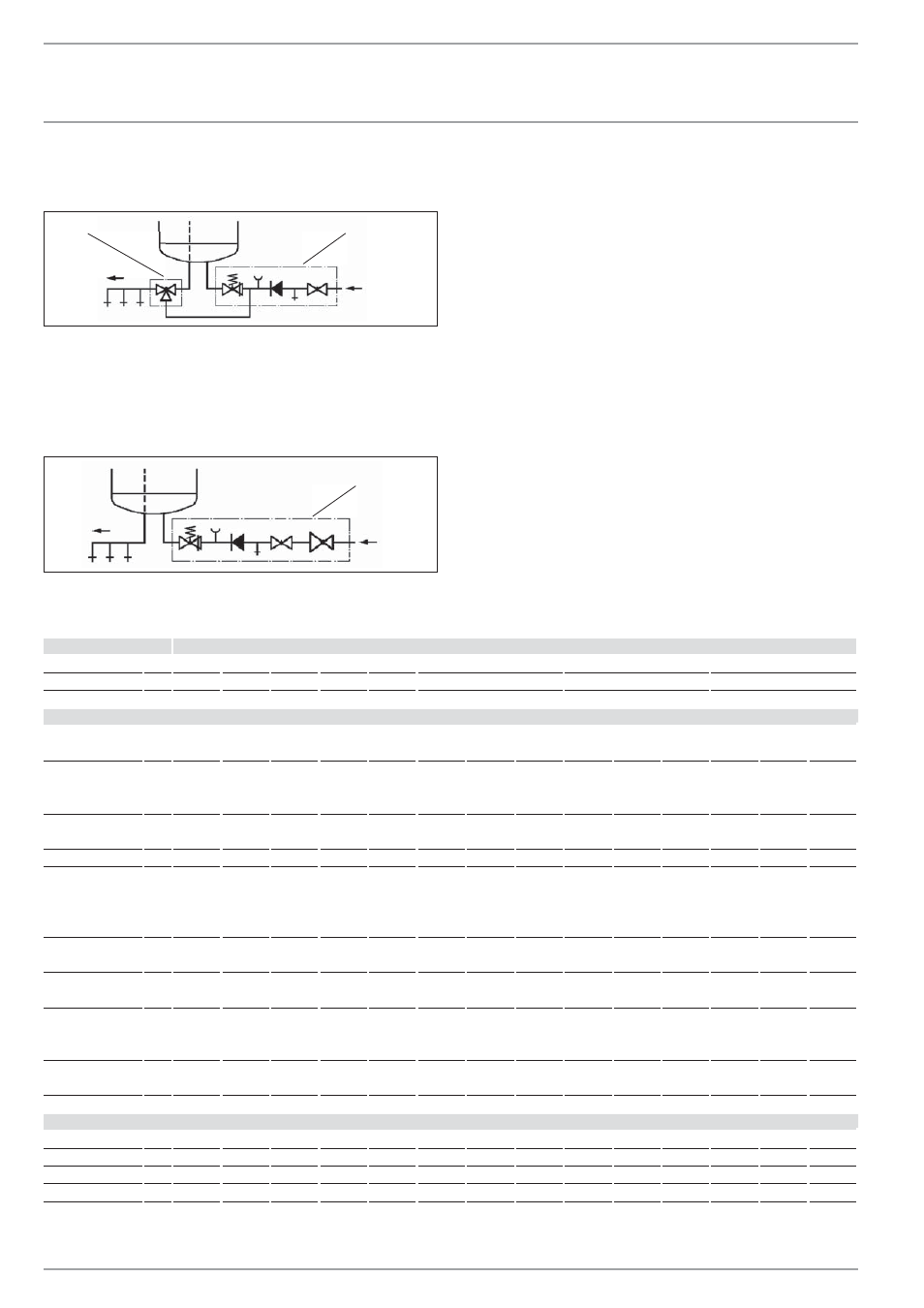

16.4 Afbeelding waterschakeling
KV 30 en TA 260
2
6
_0
2_
1
0_0
2
1
9
1 2 1
1 KV 30
2 TA 260
Het gebruik van thermostaatkraan TA 260 is ook mogelijk in
combinatie met KV 40.
KV 40
1 1 1 1 1 1 1 1 1 1 1 1 1
2
6
_0
2_
1
0_0
2
2
0
1 KV 40
16.5 Technische gegevens
BĒ®¼ù &¼ńùĒŒ¼ĉ ŷ|ļăŷ|Œ¼ļĒêù¼ļ ŶĒĒļ ŷ|ĉ®¼Ŷ¼ńŒêÖêĉÖ
Type SH 50 A SH 80 A SH 100 A SH 120 A SH 150 A SH 100 A SH 120 A SH 150 A
Ordernummer 073120 073121 073122 073123 073124 073277 073194 073195
¼®ļêõÏńÖ¼Ö¼Ŷ¼ĉń
Nominaal
vermogen
kW 2,0 2,0 2,0 3,0 3,0 1,3 2,6 3,9 1,3 2,6 3,9 1,3 2,6 3,9
Energieverbruik in
stand-bystand/24
uur
kWh 0,52 0,66 0,77 0,92 1,02 0,77 0,77 0,77 0,92 0,92 0,92 1,05 1,05 1,05
Elektrische
aansluiting V
1/N/PE
~ 230
1/N/PE
~ 230
1/N/PE
~ 230
1/N/PE
~ 230
1/N/PE
~ 230
1/N/PE
~ 230
1/N/PE
~ 230
3/PE
~ 400
1/N/PE
~ 230
1/N/PE
~ 230
3/PE
~ 400
1/N/PE
~ 230
1/N/PE
~ 230
3/PE
~ 400
Inhoud l 50 80 100 120 150 100 100 100 120 120 120 150 150 150
Instelbare
temperatuur
minimaal circa
maximaal circa
°C
°C
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
Toegelaten
werkdruk
MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6
Wateraansluiting
(buitendraad)
G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2
Beschermingsgraad
volgens
EN 60529
IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D
Maximale door-
stroomcapaciteit
l/
min
18 18 18 18 18 18 18 18 18 18 18 18 18 18
Ïă¼ŒêĉÖ¼ĉ ¼ĉ Ö¼ŷê›äŒ¼ĉ
Hoogte
mm 740 975 975 1 100 1 280 975 975 975 1 100 1 100 1 100 1 280 1 280 1 280
Breedte mm 510 510 510 510 510 510 510 510 510 510 510 510 510 510
Diepte mm 510 510 510 510 510 510 510 510 510 510 510 510 510 510
Gewicht, leeg kg 27,3 36,1 37,1 40,8 47,4 38,3 38,3 38,3 47,7 47,7 47,7 48,3 48,3 48,3
