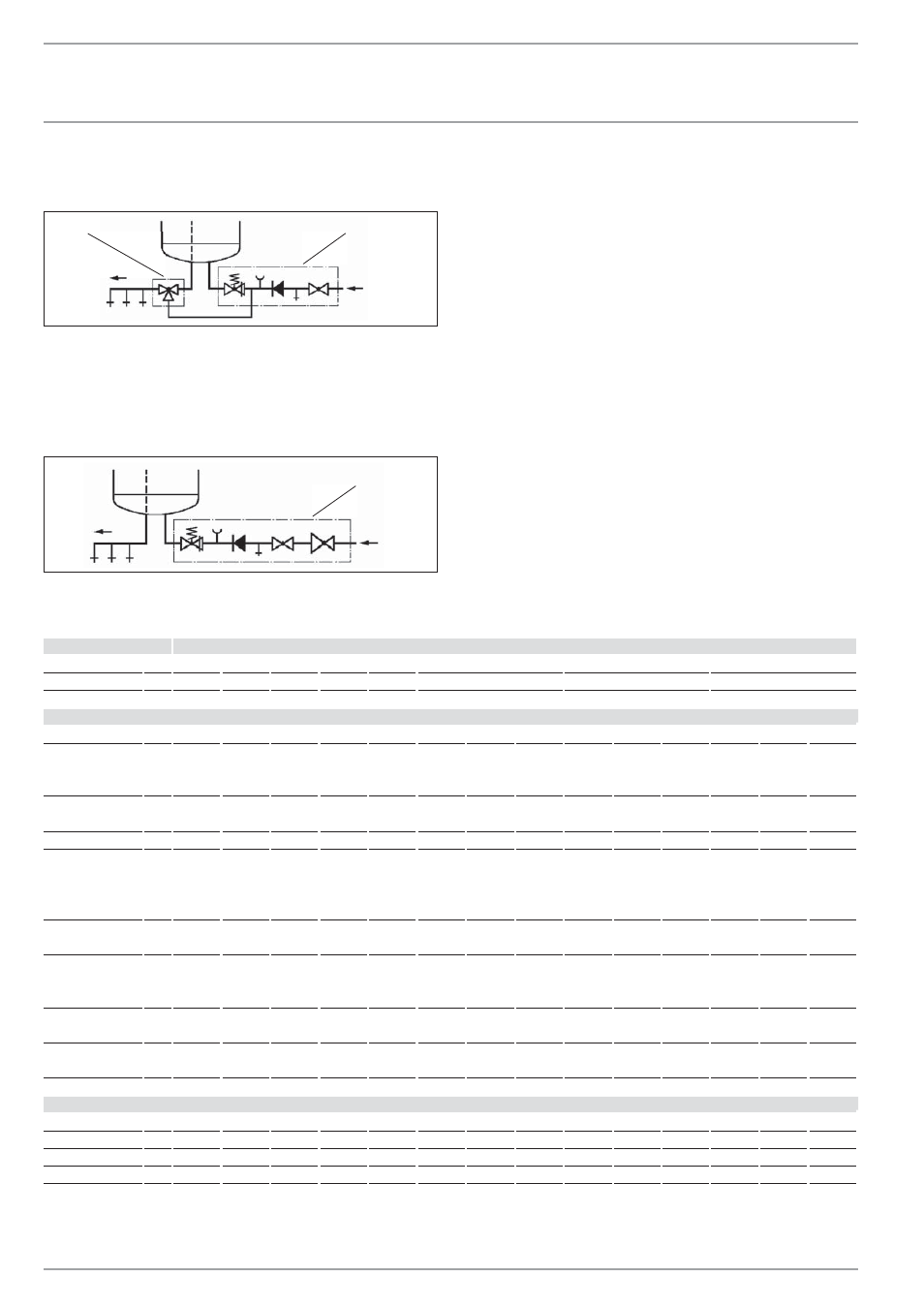

16.4 Schéma de raccordement de l'eau
KV 30 et TA 260
2
6
_0
2_
1
0_0
2
1
9
1 2 1
1 KV 30
2 TA 260
Il est également possible d'utiliser la robinetterie à thermostat
TA 260 en liaison avec KV 40.
KV 40
1 1 1 1 1 1 1 1 1 1 1 1 1
2
6
_0
2_
1
0_0
2
2
0
1 KV 40
16.5 Données techniques
BĒ®Ãù¼
|ùùĒĉ ®Ļ¼|ş ›ä|ş®¼ ăşļ|ù ›êļ›şкŒ П¼ļă½
Modèle SH 50 A SH 80 A SH 100 A SH 120 A SH 150 A SH 100 A SH 120 A SH 150 A
Réf. commande 073120 073121 073122 073123 073124 073277 073194 073195
Ēĉĉ½¼ń ®¼ ń¼ļŶ꛼
Puissance nominale
kW 2,0 2,0 2,0 3,0 3,0 1,3 2,6 3,9 1,3 2,6 3,9 1,3 2,6 3,9
Consommation
énergétique en
veille / 24 h
kWh 0,52 0,66 0,77 0,92 1,02 0,77 0,77 0,77 0,92 0,92 0,92 1,05 1,05 1,05
Raccordement
électrique V
1/N/PE
~ 230
1/N/PE
~ 230
1/N/PE
~ 230
1/N/PE
~ 230
1/N/PE
~ 230
1/N/PE
~ 230
1/N/PE
~ 230
3/PE
~ 400
1/N/PE
~ 230
1/N/PE
~ 230
3/PE
~ 400
1/N/PE
~ 230
1/N/PE
~ 230
3/PE
~ 400
Contenance l 50 80 100 120 150 100 100 100 120 120 120 150 150 150
Température
réglable
minimale env.
maximale env.
°C
°C
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
35
82
Surpression de
service adm.
MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6
Raccordement
hydraulique
(filetage extérieur)
G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2
Degré de protection
EN 60529
IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D IP 25 D
Débit d'écoulement
maximum
l/min 18 18 18 18 18 18 18 18 18 18 18 18 18 18
ĉ›Ēăļ¼ă¼ĉŒ ¼Œ ĤĒê®ń
Hauteur
mm 740 975 975 1 100 1 280 975 975 975 1 100 1 100 1 100 1 280 1 280 1 280
Largeur mm 510 510 510 510 510 510 510 510 510 510 510 510 510 510
Profondeur mm 510 510 510 510 510 510 510 510 510 510 510 510 510 510
Poids, à vide kg 27,3 36,1 37,1 40,8 47,4 38,3 38,3 38,3 47,7 47,7 47,7 48,3 48,3 48,3
