9.2.5 Raccordement électrique
Danger d’électrocution !
Exécutez tous les travaux de raccordement et
d'installation électriques conformément aux
prescriptions.
Danger d’électrocution !
Le raccordement au secteur ne peut être qu'une
connexion fixe. L'appareil doit pouvoir être déconnecté
du secteur par un dispositif de coupure omnipolaire
ayant une ouverture minimale des contacts de 3 mm.
!
Risque de détérioration !
Se référer à la plaque signalétique. La tension
indiquée doit concorder avec celle du secteur.
Raccordement du conducteur de protection.
Assurez-vous que l'appareil est bien raccordé au
conducteur de protection.
2
6
_0
2_0
1
_0
1
8
8

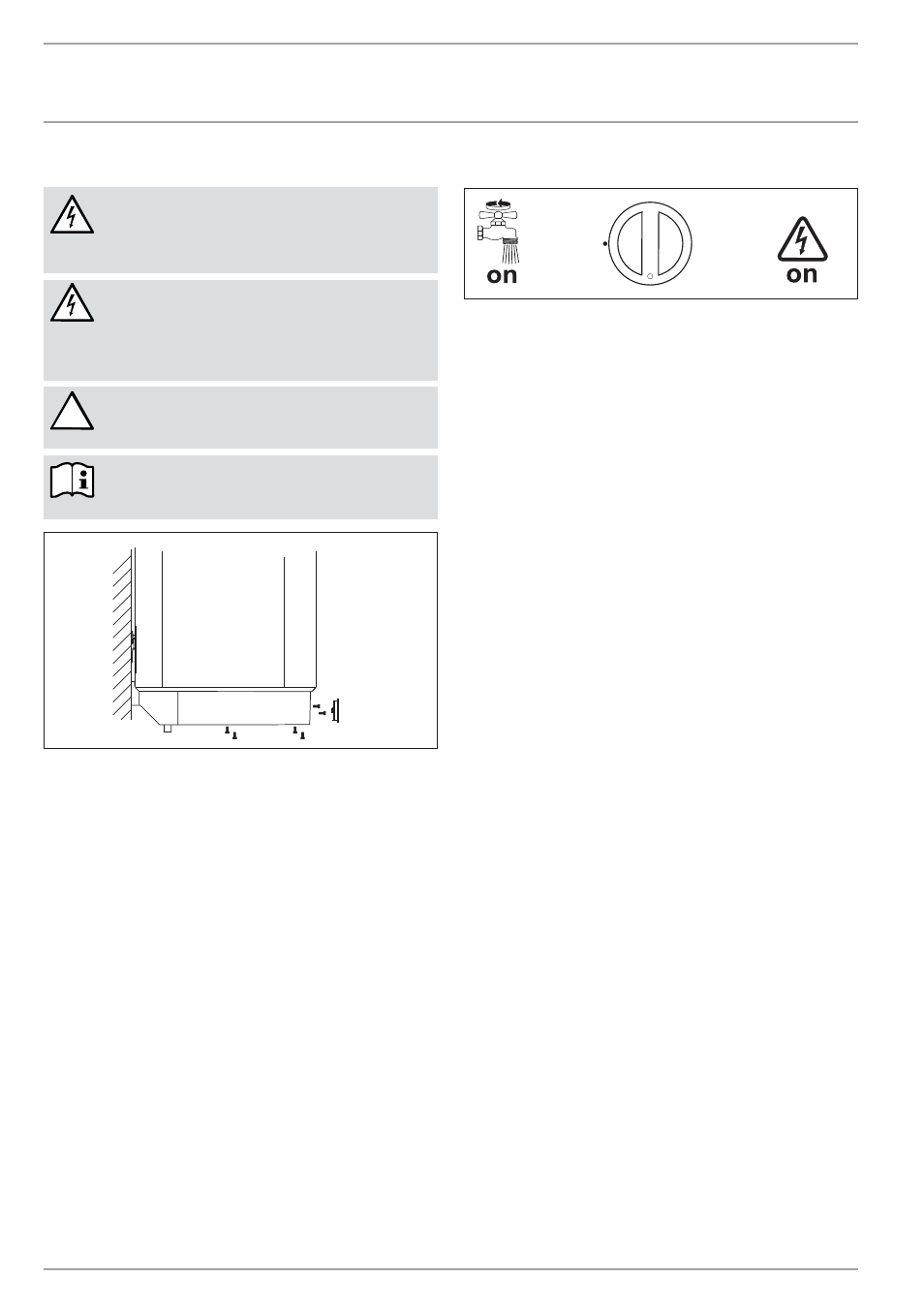

» Sortez le bouton de réglage de la température.
» Dévissez les vis.
» Enlevez le capot inférieur.
» Sortez le passage de câbles par le bas en appuyant sur les
crochets d'arrêt.
» Insérez le passage de câble sur le câble de raccordement électrique
et faîtes à nouveau encliqueter le passage de câble.
» Raccordez le câble de raccordement électrique au bornier de
raccordement au secteur (voir le chapitre Données techniques /
Schémas électriques et connexions)
» SH A avec 1,3 kW / 2,6 kW / 3,9 kW : cochez la puissance choisie
sur la plaque signalétique. Utilisez un stylo bille.
9.2.6 Achèvement du montage
» Replacez le capot inférieur et vissez-le.
» Remettez le bouton de réglage de la température en place.
» Reliez le groupe de sécurité à l'appareil en vissant les tubes à
l'appareil.
9.3 Autres montages possibles
Vous pouvez également monter l'appareil sur d'anciennes
barrettes d'accrochage ou au plafond (voir le chapitre Description
de l'appareil / Accessoires spéciaux).
10. Première mise en service
ƒ&
(
2
6
_0
2_0
7
_0
1
0
2
» Ouvrez la vanne d'arrêt de l'arrivée d'eau froide.
» Ouvrez un robinet de prélèvement monté en aval jusqu'à ce que
l'appareil soit rempli et que le réseau de conduite soit purgé.
» Réglez le débit. Prenez en compte pour cela le débit d'écoulement
maximal admissible lorsque la robinetterie est ouverte à fond
(voir le chapitre Données techniques / Données techniques).
Réduisez si nécessaire le débit au niveau du restricteur sur le
groupe de sécurité.
» Tournez le bouton de réglage de la température sur la
température maximale.
» Branchez la tension secteur.
» Contrôlez le fonctionnement de l'appareil.
» Vérifiez le fonctionnement du groupe de sécurité.
11. Mise hors service
» Coupez l'appareil de la tension secteur avec le fusible de
l'installation.
» Vidangez l'appareil. Voir le chapitre Maintenance / Vidange de
l'appareil.
12. Remise en marche
Voir le chapitre Première mise en service.
13. Remise de l'appareil
» Expliquez le fonctionnement de l'appareil à l'utilisateur puis
familiarisez-le avec l'emploi de l'appareil.
» Instruisez l'utilisateur sur les risques éventuels, notamment sur
les risques de brûlure.
» Remettez cette notice.
