15.4 Schutzanode kontrollieren
» Kon trollieren Sie die Schutzanode erstmalig nach 2 Jahren und
tauschen Sie sie gegebenenfalls aus. Hierzu müssen Sie den
Heizflansch ausbauen.
» Entscheiden Sie danach, in welchen Zeitabständen die weiteren
Überprüfungen durchgeführt werden.
Der Übergangswiderstand zwischen Schutz anode und Behälter-
Anschluss-Stutzen beträgt maximal 1,0 Ω.
15.5 Flansch entkalken
» Entkalken Sie den Flansch nur nach Demon tage und behandeln
Sie die Behälteroberfläche und die Schutzanode nicht mit Ent-
kalkungsmitteln.
15.6 Korrosionsschutzwiderstand
Stellen Sie sicher, dass bei Servicearbeiten der Korrosionsschutz-
widerstand an der Isolierplatte nicht beschädigt oder entfernt
wird. Bauen Sie den Korrosionsschutzwider stand nach dem Aus-
tausch wieder ordnungs gemäß ein.
1
4
2
3 4
2
6
_0
2_0
1
_0
2
2
8

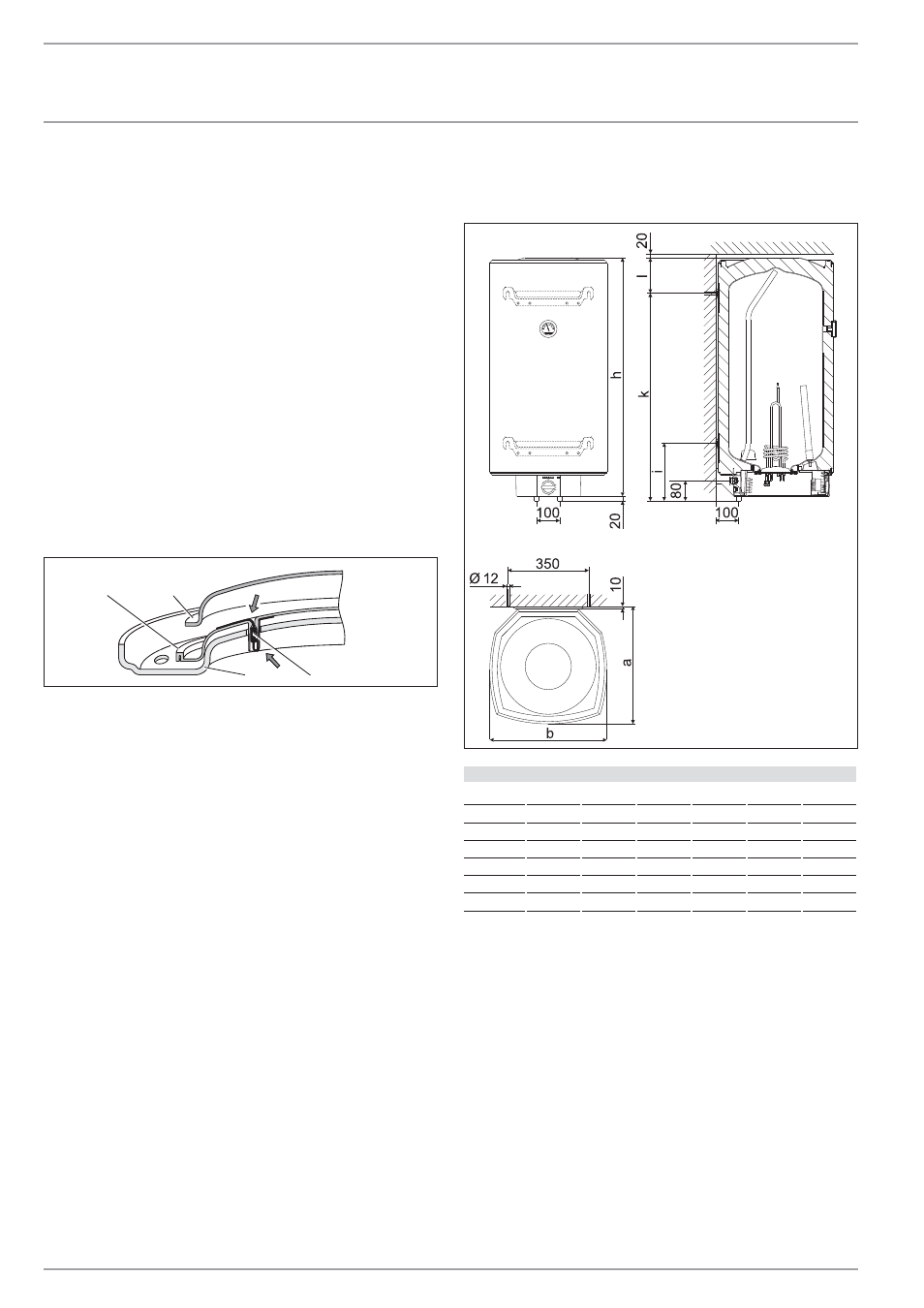

1 Korrosionsschutzwiderstand
2 Druckplatte
3 Isolierplatte
4 Kupferheizflansch
16. Technische Daten
16.1 Maßzeichnung
2
6
_0
2_0
1
_0
5
7
8
B|Û¼
Typ SH 50 A SH 80 A SH 100 A SH 120 A SH 150 A
Maß a mm 510 510 510 510 510
Maß b mm 510 510 510 510 510
Maß h mm 720 955 955 1080 1260
Maß i mm - - - 300 300
Maß k mm 600 900 900 900 1100
Maß l mm 140 75 75 200 180
