RP 100-B, RP 300-B
Ridge Tool Company 5
Dadurch wird sichergestellt, dass der Pressvorgang immer vollstän-
dig abläuft. Aus Sicherheitsgründen schaltet sich die automatische
Pressvorrichtung erst ein, nachdem die Elektronik eine Reihe von
Systemtests durchgeführt hat.
• Wenn der Pressvorgang nicht korrekt abgeschlossen wurde, ertönt
ein akustisches Warnsignal (nur 300-B), und die rote Leuchtdiode
blinkt auf, um den Benutzer auf den Fehler hinzuweisen. Siehe
FEHLERBEHEBUNG.
Drehen des Pressbackenkopfes
• Der Pressbackenkopf lässt sich um 90° drehen (Abb.1, Punkt 5)
(Fig.1, ref 5).
FEHLERBEHEBUNG

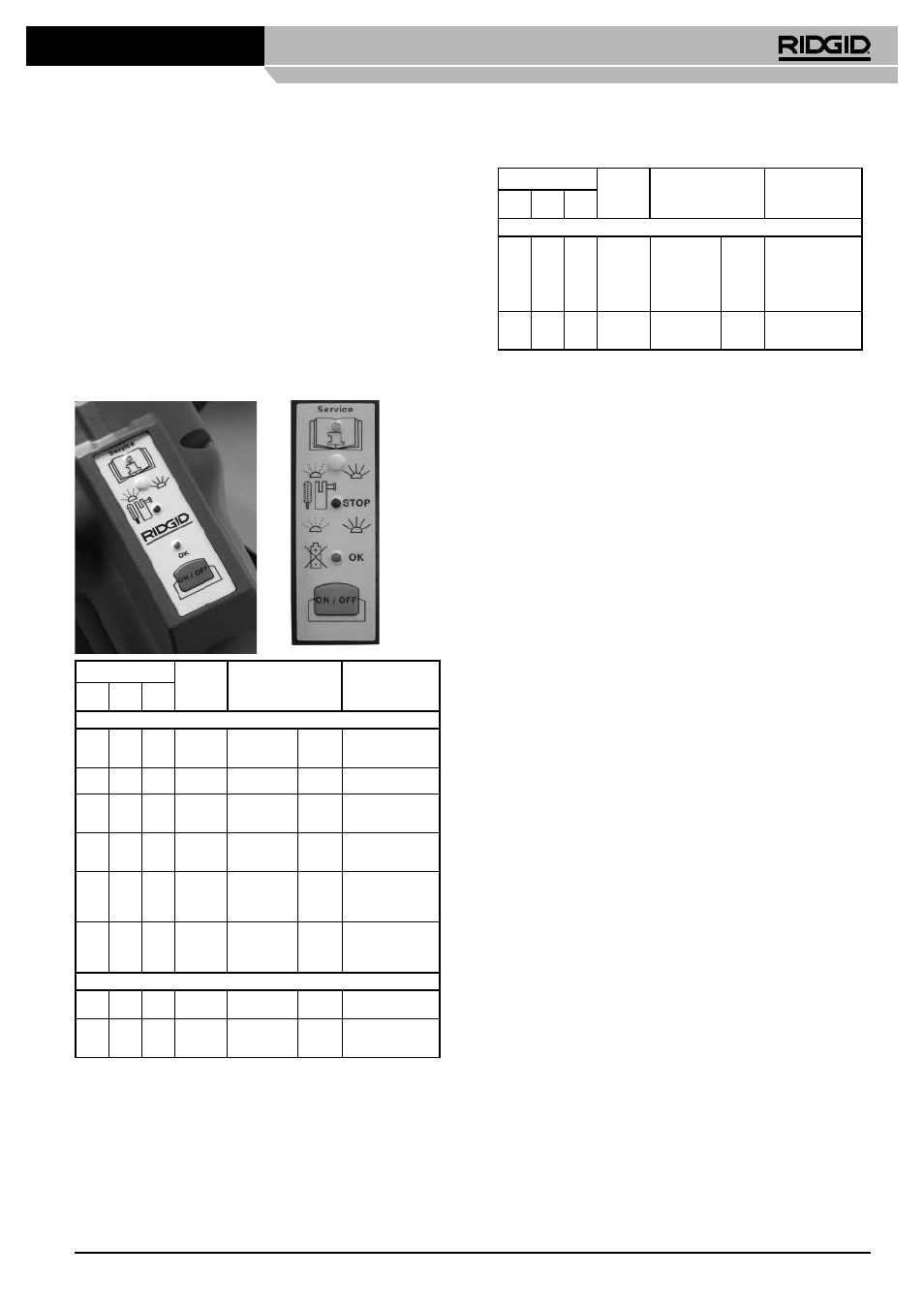

LED-Anzeige
Akustisch Status Maßnahme
grün rot gelb
RP 100-B und RP 300-B
leuch-
tet
leuch-
tet
leuch-
tet
kurzer
Piepton
(300-B)
ON/OFF-
Schalter wird
gedrückt
Maschine
aktiviert
–
leuch-
tet
– – – Alles in Ordnung –
leuch-
tet
– blinkt – Alles in Ordnung
nach 20.000
Pressvorgängen
Wartung
erforder-
lich
Inspektion und Wartung
durch autorisiertes
Service-Center
leuch-
tet
blinkt – – Haltebolzen
nicht ganz
eingeschoben
Maschine
gesperrt
Haltebolzen korrekt
einschieben
leuch-
tet
blinkt – – Temperatur
außerhalb des
Bereichs
Maschine
gesperrt
Maschine in
Temperaturbereich
von -5°C
bis +50°C bringen
– leuch-
tet
leuch-
tet
Piepton
5. Sek.
(300-B)
6 x in Folge
Druck nicht
erreicht oder Zeit
überschritten
Maschine
gesperrt
= War-
tung
Inspektion und Wartung
durch autorisiertes
Service-Center
NUR RP 300-B
blinkt
3 Mal
– – – Pressvorgang in
Ordnung
–
– – leuch-
tet
– Wartung
nach 22.000
Pressvorgängen
Maschine
gesperrt
Inspektion und Wartung
durch autorisiertes
Service-Center
LED-Anzeige
Akustisch Status Maßnahme
grün rot gelb
NUR RP 100-B
blinkt blinkt – – Akku schwach,
Werkzeug
überhitzt oder
Überstrom
Akku wechseln oder
aufl aden. Werkzeug
abkühlen lassen. Wenn
sich Zustand wiederholt,
Inspektion durch autori-
siertes Service-Center
leuch-
tet
– leuch-
tet
– Wartung
nach 22.000
Pressvorgängen
Maschine
gesperrt
Inspektion und Wartung
durch autorisiertes
Service-Center
• Sollte während des Verpressvorgangs die Stromversorgung unterbro-
chen werden, kommt die Maschine zum Stillstand und der Kolben kehrt
nach einigen Sekunden in die Ausgangsstellung zurück.
Hinweis:- Bei 100-B die schwarze Freigabetaste seitlich am Werkzeug
drücken.
• Wenn ein Pressvorgang nicht vollständig abgeschlossen wurde, muss
der gesamte Vorgang wiederholt werden.
• Versuchen Sie nicht, einen unterbrochenen Pressvorgang zu wieder-
holen. Dies kann zu einer Beschädigung des Fittings und somit zu
möglicher Undichtigkeit führen. Das Fitting sollte herausgeschnitten und
durch ein Neues ersetzt werden.
• Der Gebrauch von Pressbacken, die nicht ausdrücklich für die
verwendeten Pressfi ttings vorgesehen sind, kann zu fehlerhaften
Pressverbindungen und Schäden führen. Wenden Sie sich bei
Fehlfunktionen, die nicht in dieser Anleitung behandelt werden, an Ihr
RIDGID Press Fit Service-Center.
WARTUNG
Vor Wartungsarbeiten immer den Akku herausnehmen!
Täglich
- Reinigen Sie das Werkzeug mit einem weichen Tuch. Verwenden Sie
zum Säubern des Presswerkzeugs keine Reinigungsmittel. Überprüfen
Sie den Zustand des Werkzeugs und stellen Sie sicher, dass die
Presswalzen (Abb.1, Punkt 6)(Fig.1, ref 6) frei von Metallpartikeln sind.
Verwenden Sie ein Schmier- und Rostschutzspray, wenn die Walzen
trocken scheinen.
Nach jeweils 20.000 Pressvorgängen (oder alle 3 Jahre)
- Das Presswerkzeug muss zwecks Inspektion und Wartung an einen
autorisierten RIDGID Press Fit Reparaturbetrieb eingeschickt werden.
Nach je 20.000 Pressvorgängen zeigt ein Warnsignal an, dass das
Werkzeug gewartet werden muss (siehe Fehlerbehebung).
- In der Reparaturwerkstatt wird das Werkzeug komplett überholt und auf
einwandfreie Funktion überprüft.
- Nicht genehmigte Änderungen und/oder Reparaturen führen zum
Erlöschen der Garantie.
Lagerung
- Bevor Sie das Werkzeug für längere Zeit einlagern, reinigen Sie es
gründlich, und wischen Sie es ab.
- Das Werkzeug muss vor Feuchtigkeit, Hitze und Kälte geschützt aufbe-
wahrt werden.
- Bewahren Sie das Werkzeug für Kinder unzugänglich auf.
- Das RIDGID Presswerkzeug besteht aus zahlreichen Metall- und
Kunststoffteilen. Stellen Sie sicher, dass das Werkzeug am Ende seiner
Lebensdauer entsprechend den örtlichen Vorschriften entsorgt wird.
