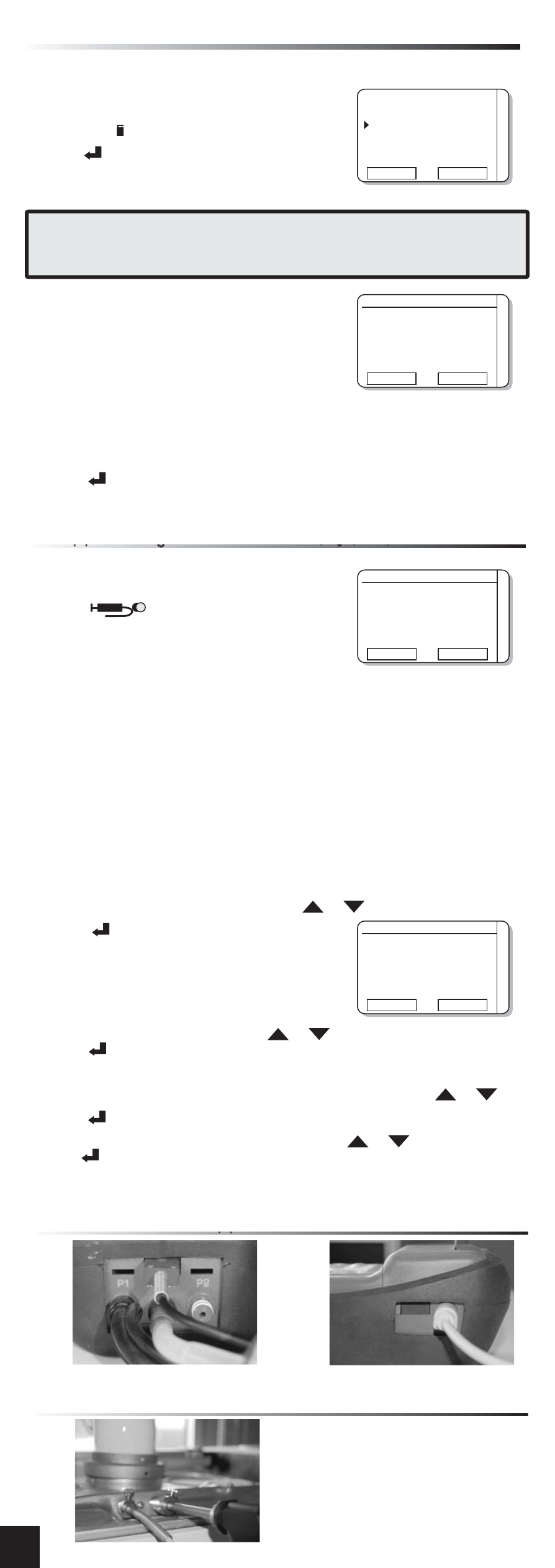

TA BORT SONDEN FRÅN SKORSTENEN
6
Tryck på:
Välj test (från 1 till 3) genom att trycka på
för att bekräfta valet.
Sätt in ett värde från 0 till 9 och tryck
Upprepa de tidigare åtgärderna för andra tester.
Tryck på för att bekräfta ändringarna.
Tryck på:
Välj rutan "Olya Der" (oljederivat) och sätt in det önskade värdet
för att bekräfta valet.
För in värdet (Ja eller Nej) genom att trycka på
Tryck på
för att bekräfta ändringarna.
Värdena kommer att skrivas ut på rapporten.
Tryck på F2 för att återvända till föregående meny.
tryck på
Tryck på för att välja den externa sonden. F2
Tryck på “NOLL” för att
sätta in sonden i standardhålen som finns på pannan (se bilden).
Om pannan inte har sådana, ska man sätta in sonden på ett avstånd
som är lika med två gånger pannans diameter och mitt inne i skorstenens
centrum. Vänta tills apparaten uppmäter ett stabilt värde
Tryck på för att spara det uppmätta värdet.
Värdet kommer att skrivas ut på rapporten.
Tryck på
för att återvända till föregående meny
FI
F2
Det går att reglera menyn för uppmätning av rökindex.
Anslut den externa sonden till apparaten
OBSERVERA:
se till att både sensorn och sonden är korrekt fixerade och att de befinner sig i vertikalt läge.
Undvik att flytta sonden efter nollställningen.
3. Uppmätning av rökindex
- tillämpligt på oljebrännare
4. Anslut sonden till apparaten
5. Sätt in sonden i skorstenen
Sond för uppmätning av
omgivningstemperaturen
Sond för rökgas
Sätt in sonden i standardhålen som
finns på pannan (se bilden). Om pannan
inte har sådana, ska man sätta in
sonden på ett avstånd som är lika med
två gånger pannans diameter och
mitt inne i skorstenens centrum.
TA BORT SONDEN FRÅN SKORSTENEN
Tryck på för att sätta in värdet för
omgivningstemperaturen
Det går att mäta draget med hjälp av den externa sonden för tryckmätning.
Det insatta trycket får inte överstiga 0,2 mbar.
B. Extern sond för tryckmätning
–
ROK
Storlek1: -
Olya Der: Nej
LACKA
Storlek2: -
Storlek3: -
–
F1=Inre sensor
F2=Yttre sensor
TaE 23.00
INT EXT
–
LUFTORAG
Storlek
1.0 mbar
Press [GA IN]
ty radda storlek
NOLL LACKA
–
ROK
Storlek1: 3
Olya Der: Nej
LACKA
Storlek2: 3
Storlek3: 2
Tryck på
#
DP
För att undvika att det blir kondens inuti rökpumpen, ska du först suga in
omgivningsluften intill värmepannans eldstad (inte i rökgasröret) innan du
tar gasprovet, utan att använda pappersfiltret. Sätt nu in filtret i pumpen.
Gasprovet ska tas i mitten av rökgasflödet. Korrekt gasvolym för
provtagningen fås med 10 likformiga insugningar från pumpen. Jämför
filtrets svärtningsgrad med rökindextabellen. Det rökindex som uppmätts får
inte överstiga dem som fastställts av gällande normer.
Vi har rekommenderat att använda en uppsamlingstratt under
gasprovtagningen.
