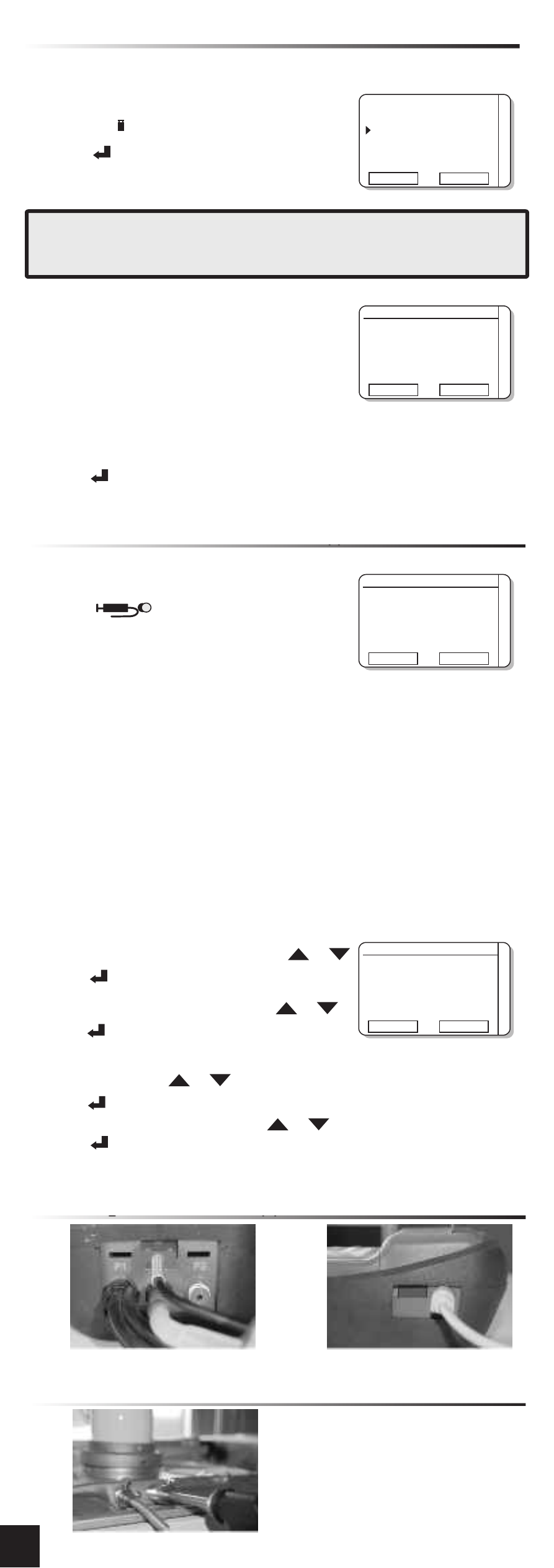

RIMUOVERE LA SONDA DAL CAMINO
6
Premere:
Selezionare il Test (da 1 a 3) premendo
per confermare la selezione.
Inserire un valore da 0 a 9 premendo
Premere per confermare le modifiche.
Ripetere i passaggi precedenti per gli altri test.
Premere:
Selezionare il campo “Der.Pet.” (derivato del petrolio) ed inserire il valore
desiderato, premendo per confermare la selezione.
per confermare la selezione.
Inserire il valore (Sì o No) premendo
Premere per confermare le modifiche.
I valori saranno stampati sul rapporto.
Premere F2 per tornare al menu precedente.
Premere:
Premere F2 per selezionare il sensore esterno.
Premere F1 “ZERO” per inserire la sonda nei fori
standard presenti sulla caldaia (vedere figura).
Se la caldaia ne è sprovvista, inserire la sonda a una distanza pari a due
volte il diametro della caldaia ed in posizione centrale all'interno del fumaiolo
Attendere che l'apparecchio rilevi un valore stabile.
Premere per salvare il valore misurato.
Il valore sarà stampato sul rapporto.
Premere F2 per tornare al menu precedente.
E' possibile regolare il menu della rilevazione dell'indice di nerofumo.
Collegare la sonda esterna all'apparecchio.
ATTENZIONE:
assicurarsi che sia il sensore che la sonda siano correttamente fissati e si trovino in posizione verticale.
Evitare di spostare la sonda dopo l'azzeramento.
3. Rilevazione dell'indice di fumo
- applicabile ai bruciatori a nafta
4. Collegare la sonda all'apparecchio.
5. Inserire la sonda nel fumaiolo
Sonda di rilevazione della
temperatura ambiente
Sonda per gas di combustione
Inserire la sonda nei fori standard presenti
sulla caldaia (vedere figura). Se la caldaia
ne è sprovvista, inserire la sonda a una
distanza pari a due volte il diametro della
caldaia ed in posizione centrale all'interno
del fumaiolo.
RIMUOVERE LA SONDA DAL CAMINO
Premere per inserire il valore della
temperatura ambiente.
E' possibile misurare il tiraggio utilizzando la sonda esterna per la pressione.
La pressione immessa non deve superare 0,2 mbar.
B. Sonda esterna
–
NEROFUMO
Misura 1: -
Misura 2: -
Misura 3: -
Der.Pet.: NO
ESCI
–
F1=Sensore interno
F2=Sensore esterno
TaE 23.00
INT EXT
–
TIRAGGIO
Misura
1.0 mbar
Premere [CONFERMA]
per memorizzare
ZERO ESCI
#
D P
Premere
–
NEROFUMO
Misura 1: 3
Misura 2: 2
Misura 3: 1
Der.Pet.: NO
ESCI
Per evitare completamente la formazione di condensa all’interno della
pompa, questa deve avere assunto la temperatura ambiente prima del
prelievo del campione. Ciò può essere ottenuto pompando per alcune
volte nel focolare (non nella canna fumaria) senza la carta filtro.
Completata questa operazione, introdurre e bloccare la carta filtro sulla
testa della pompa. Il campione deve essere prelevato possibilmente nel
centro del flusso dei fumi della combustione. Il volume del gas da
esaminare viene aspirato attraverso la carta filtro che è fissata
all’apparecchio, effettuando 10 colpi di pompa uniformi. Collocare la
carta con la macchia di fuliggine su carta filtro pulita e confrontare
l’intensità di annerimento utilizzando la scala di raffronto. L’annerimento da
fuliggine non deve superare i valori massimi previsti dalle norme. Anche
durante l’uso di questo apparecchio si consiglia di utilizzare una
guarnizione a cono.
