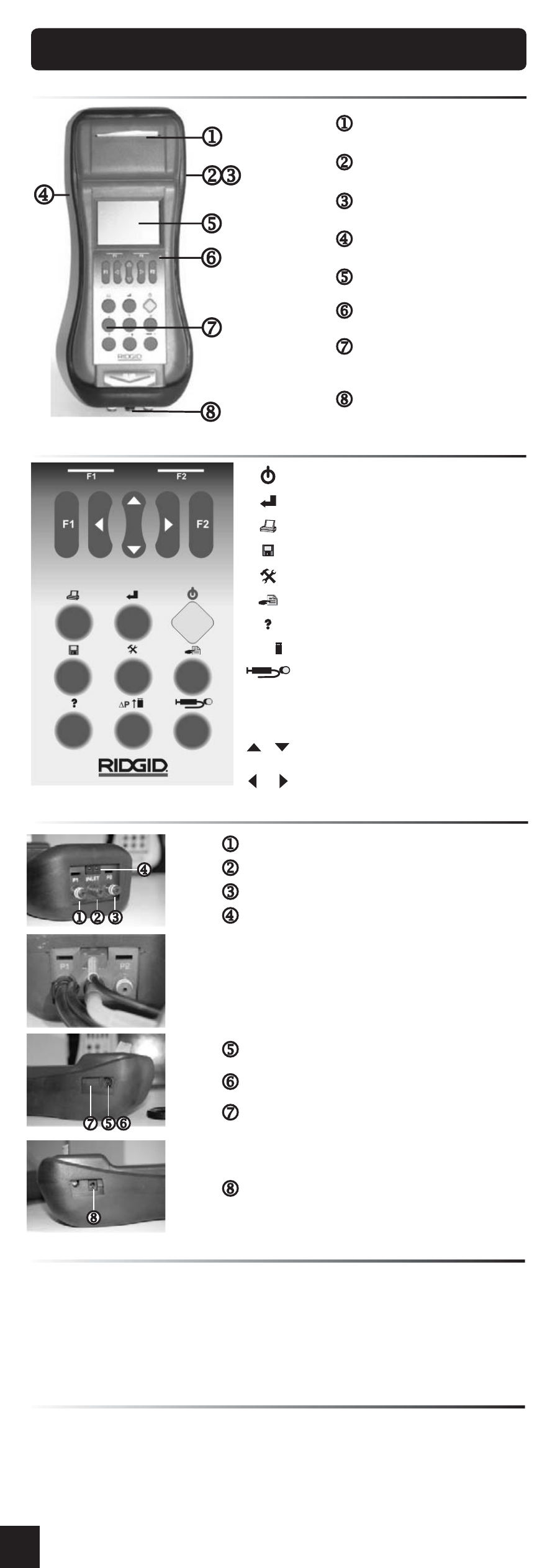

BESCHRIJVING VAN DE FG-100
A. Apparaat
B. Toetsenbord
C. Aansluitingen
Mechanische afdrukmachine
USB
Aansluiting batterijlader
Grafische LCD-display
Sensor met achterverlichting
Toetsenbord
Aansluitingen eenheid: sonde
voor verbrandingsgas, trekking,
drukverschil
Schakelaar on/off
Bevestiging selectie (enter)
Functie afdrukken
Functie geheugen
Configuratiemenu
Functiemenu
Diagnosemenu
#
DP Functie trekking/druk
Menu meting rookgasindex
F1 - F2
Functietoets (de geselecteerde functie
wordt weergegeven op de display)
Overlopen op/neer
waarde neemt toe/af
Overlopen rechts/links
Aansluiting trekking/druk
Aansluiting verbrandingsgas
Aansluiting drukverschil
Aansluiting temperatuur verbrandingsgas/Tc K
Poort meting omgevingstemperatuur
USB-interface
Aansluiting sonde
Aansluiting batterijlader
Externe sonde
D. Toepassingen
De RIDGID FG-100 is een handanalysator van verbrandingsgassen voor ovens,
branders, voorverwarmers en verwarmingsinstallaties met ketel. De functies van het
apparaat behelzen: meting van de trekking en het drukverschil,
differentiaalthermometer, tester voor gaslekken, opsporen van de aanwezigheid van
koolmonoxide in de omgeving. Een automatisch intern systeem verdunt de CO-
concentratie wanneer een hoog CO-niveau door het instrument gedetecteerd
wordt.
E. Uniek kenmerk van CO-verdunning
Dit systeem beschermt de CO-sensor tegen een hoge CO-concentratie. Het systeem
schakelt automatisch over op verdunning wanneer de automatische procedure
geactiveerd is en een hoge waarde (2000 ppm) gemeten wordt. In dit geval zal de
CO-waarde weergegeven worden in een tegengestelde kleur (witte letters op een
zwarte ondergrond) en zal de meeteenheid van ppm in % v/v veranderd worden (%
volume: 2% v/v betekent bijvoorbeeld dat het CO-volume 2% van het totale volume
bedraagt). Het verdunningssysteem vergroot het meetbereik van de sensor tot 10%.
