Type AFD / VFG 2 (21)

DEUTSCH

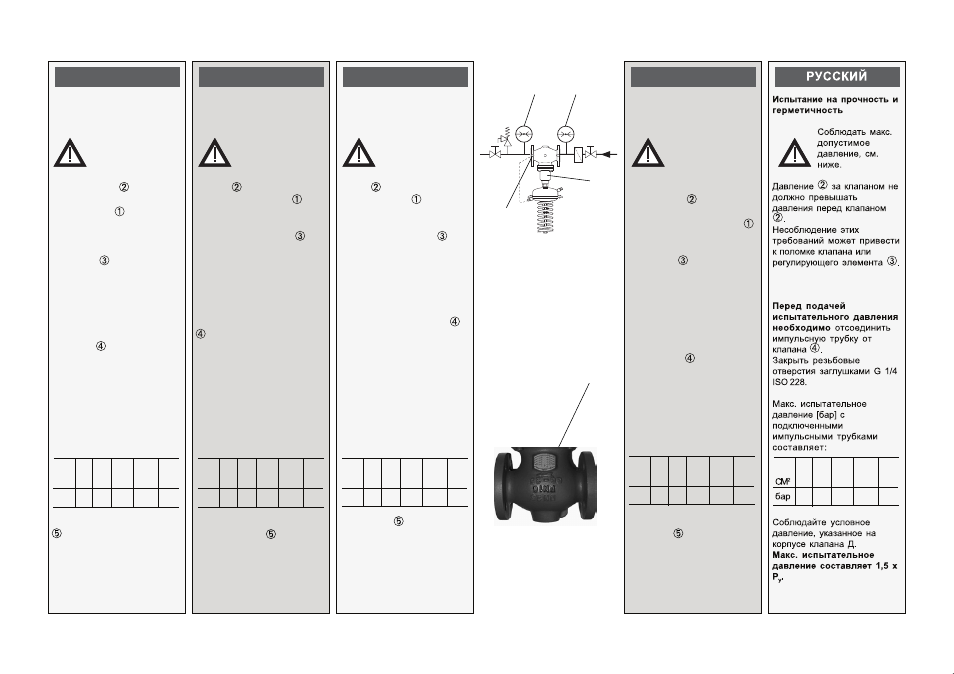

Dichtheits-,

Druckprüfung

Max. zulässige
Drücke beachten,
siehe unten.

Druck

nach dem Ventil

darf den Druck

vor dem

Ventil nicht überschreiten.
Nichtbeachtung kann zu
Schäden am Regler
führen.

Vor Druckprüfungen die
Steuerleitung am Ventil
unbedingt entfernen.
Die Anschlüsse mit
Stopfen G 1/4 ISO 228
schließen.

Max. druck [bar] mit
angeschlossener
Steuerleitung

Nenndruck

des Ventils

beachten.
Max. Prüfdruck ist 1,5 x
PN.

FRANCAIS

Contrôle d’étanchéité

et de pression

Respecter les
pressions max.
autorisées, voir
ci-dessous.

La pression

après la

vanne ne doit pas être
supérieure à a pression
avant la vanne.
En cas de non-respect, le
régulateur

peut être

endommagé.

Avant des contrôles de
pression, la conduite de
commande doit
impérativement être retirée
de la vanne
Fermer les raccordements
avec des bouchons G 1/4
ISO 228.

Pression max. (bar) avec
conduite de commande
raccordée.

Respecter la pression
nominale

de la vanne.

La pression de contrôle
max. est 1,5 x PN

ENGLISH

Leak and Pressure

Tests

Observe max.
permitted press-
ure, see below.

The pressure

behind

the valve must not exceed
the pressure

before the

valve.
Non compliance may
cause damages at the
controller

.

Prior the pressure tests, it
is

absolutely necessary to

remove the impulse tube at
the valve

.

Close connections with
plugs G 1/4 ISO 228.

Max. pressure [bar] with
connected impulse tube

Observe nominal pressure

of the valve.

Max. test pressure is
1,5 x PN.

SVENSKA

Läckage- och

trycktest

Observera max
tillåtet tryck, se
nedan.

Trycket

efter ventilen får

inte överstiga trycket

före

ventilen.
Ovarsamhet kan orsaka
skador på regulatorn

.

Impulsledningarna ska
demonteras från ventilen

före trycktest.

Plugga anslutningarna med
pluggar G 1/4 ISO 228.

Max tryck (bar) med
anslutna impulsledningar

Observera ventilens
nominella tryck

.

Max provtryck är 1,5 x PN

AFD 32 80 160 250 630
cm

2

bar 16 6 3 1.5 0.5

AFD 32 80 160 250 630
cm

2

bar 16 6 3 1.5 0.5

AFD 32 80 160 250 630
cm

2

bar 16 6 3 1.5 0.5

AFD 32 80 160 250 630
cm

2

bar 16 6 3 1.5 0.5

32 80 160 250 630

16 6 3 1.5 0.5

AFD
