Montage
3

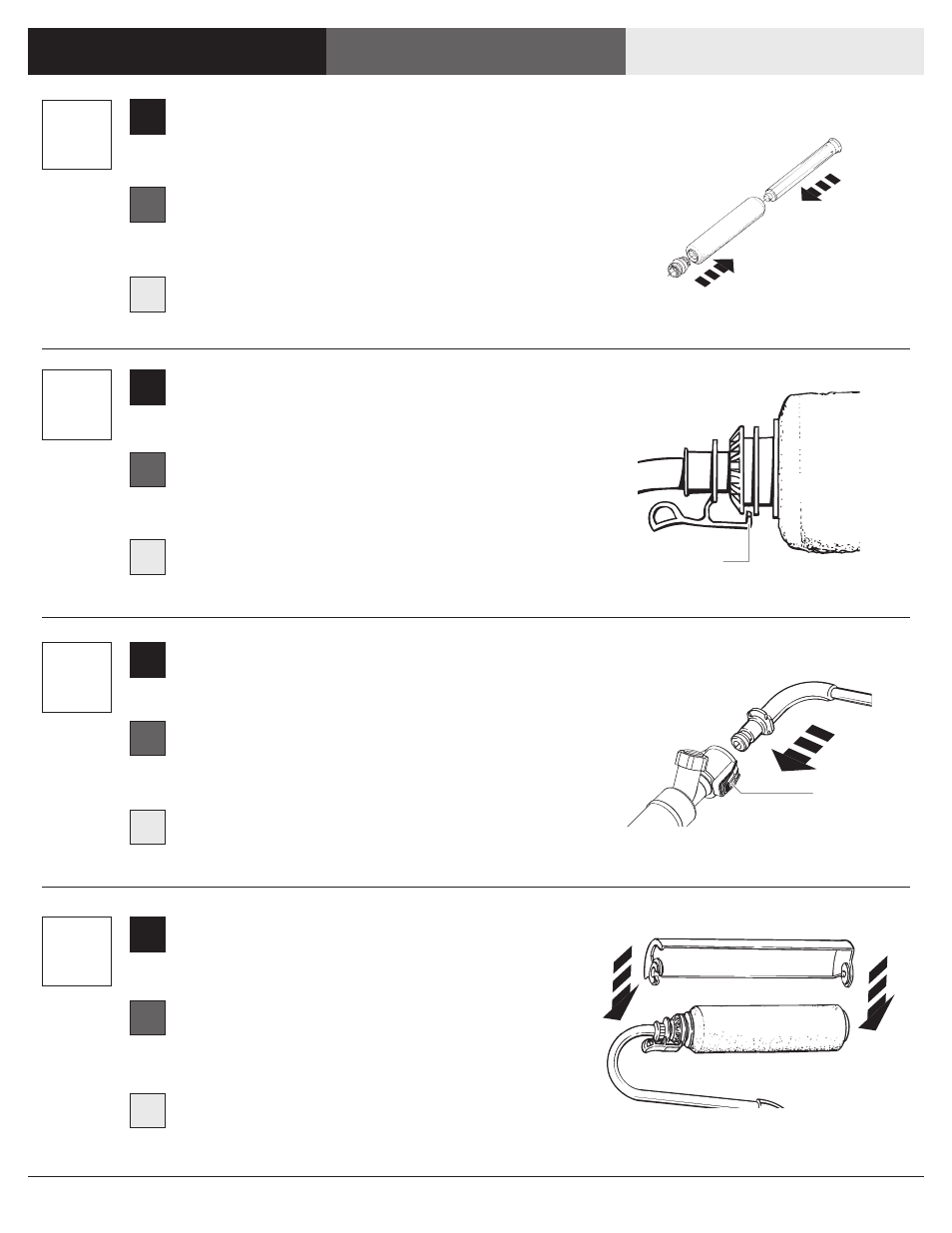

Assemble core (a), roller cover (b), and cap (c).
1
(c)
(b)
(a)
Attach assembly to arm, making sure the roller assembly
snaps into the locking tab
(d).
(d)
Press the quick-release tabs on the unit (e) and attach the
arm to the handle.
(e)
If painting a ceiling, attach the spatter shield.
Assembler l’armature (a), le manchon (b) et l’embout (c) .
Fixer le tout au bras en s’assurant que le rouleau est bien
retenu par la languette de blocage
(d).
Appuyer sur les pattes de dégagement rapide du manche (e)
et insérer le bras dans ce dernier.
Si le produit doit être appliqué au plafond, fixer le pare-
éclaboussures au rouleau.
FRA
FRA
FRA
FRA
Ensamble el carrete central (a), la funda del rodillo (b) y tapa (c).
Luego instale el ensamblaje en el brazo, asegurándose que el
ensamblaje del rodillo encaje en la lengüeta de bloqueo
(d).
Presione las lengüetas de liberación rápida en el mango (e) y
inserte el brazo en el mango.
Si la superficie que va a pintar es un techo, coloque la
salpicader.
ESP
ESP
ESP
ESP
ENG
ENG
2
3
ENG
ENG
4
Assembly Assemblaje
