1 Couvercle du réservoir d'eau sale
2 Flotteur
3 Réservoir d'eau sale
4 Filtre pour des bouloches de déchets
(aspiration)
5 Orifice de remplissage pour réservoir
d'eau propre
6 Vis pour la fixation du réservoir
7 Flexible de vidange pour eau sale
8 Fusible principal F1
9 Batterie *
10 Fiche de batterie
11 Pédale pour sortir le châssis
12 Bouton cannelé pour le remplacement
des lèvres d'aspiration
13 Flexible d’aspiration
14 Barre d'aspiration *
15 Ecrous-papillon pour incliner la barre
d'aspiration
16 Ecrous-papillon pour fixer la barre d'as-
piration
17 Bouton d'info
18 Ecran
19 Interrupteur à clé amovible
20 Interrupteur Dosage marche/arrêt **
21 Bouton de régulation pour la quantité
d'eau
22 Touche d'arrêt d'urgence
23 Bouton sélecteur de programme
24 Affichage de surcharge Moteur de bros-
se et affichage de la panne
25 Témoin de contrôle de la batterie
26 Interrupteur Traction marche/arrêt
27 Câble de raccordement pour le chargeur
28 Levier pour abaisser la barre d'aspiration
29 Bac à poussière (Saber Compact 22 SP)
30 Rouleaux-brosses (Saber Compact 22
SP)
31 Tête de nettoyage
32 Touche pour changer les brosses (Saber
Compact 22 SP)
33 Couvercle d'alimentation d'eau
34 Indicateur du niveau de remplissage et
flexible de vidange pour eau propre
35 Bouton cannelé pour la fixation du gui-
don de poussée
36 Absorption du détergent
37 Etrier de commande
38 Guidon de poussée
39 Disques-brosses (Saber Compact 22)
40 Couvercle anti-éclaboussures
41 Bouton Vitesse d'avancement
42 Pédale pour changer les brosses (va-
tiante BD)
* pas comprise dans l'étendue de livraison
Î Desserrer les boutons cannelés pour la
fixation du guidon de poussée.
Î Pivoter le guidon de poussée vers l'arriè-
re et serrer à fond les boutons cannelés.

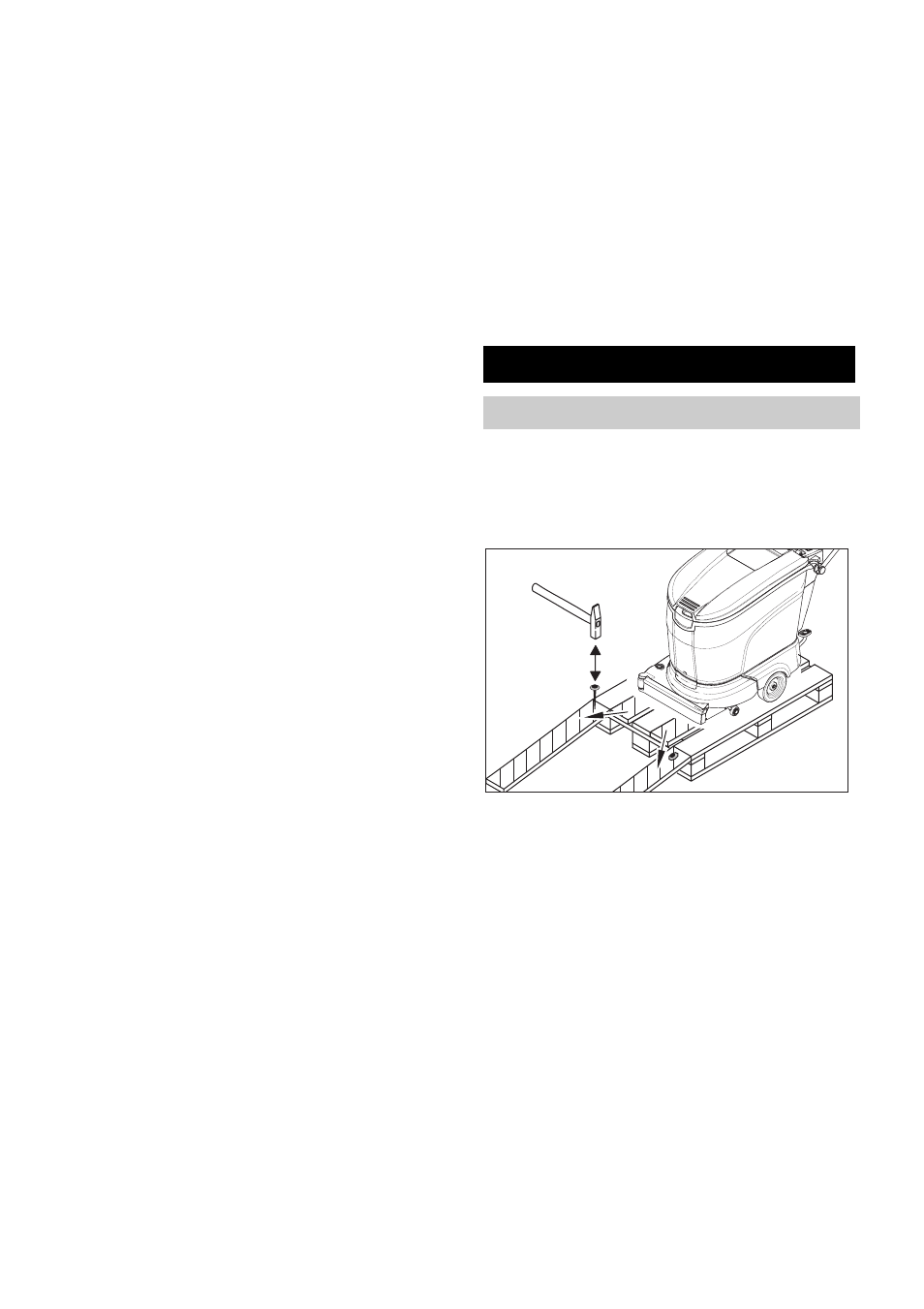

Î Poser les longues planches latérales
d'emballage sur la palette pour qu'elles
servent de rampe de descente.
Î Clouer la rampe sur la palette.
Î Poser les planches courtes sous la ram-
pe pour qu'elles servent d'appui.
Î Retirer les listeaux en bois figurant de-
vant les roues.
Î Sortir la pédale pour sortir le train de rou-
lement à droite et laisser lâcher par le
haut.
Î Appuyer le guidon de poussée breve
vers le bas, pour que le châssis peut sor-
tir.
Î Descendre l'appareil de la palette en le
poussant sur la rampe.
