Tripp Lite Alternative Power Sources - Manual (Page 32)

32
2

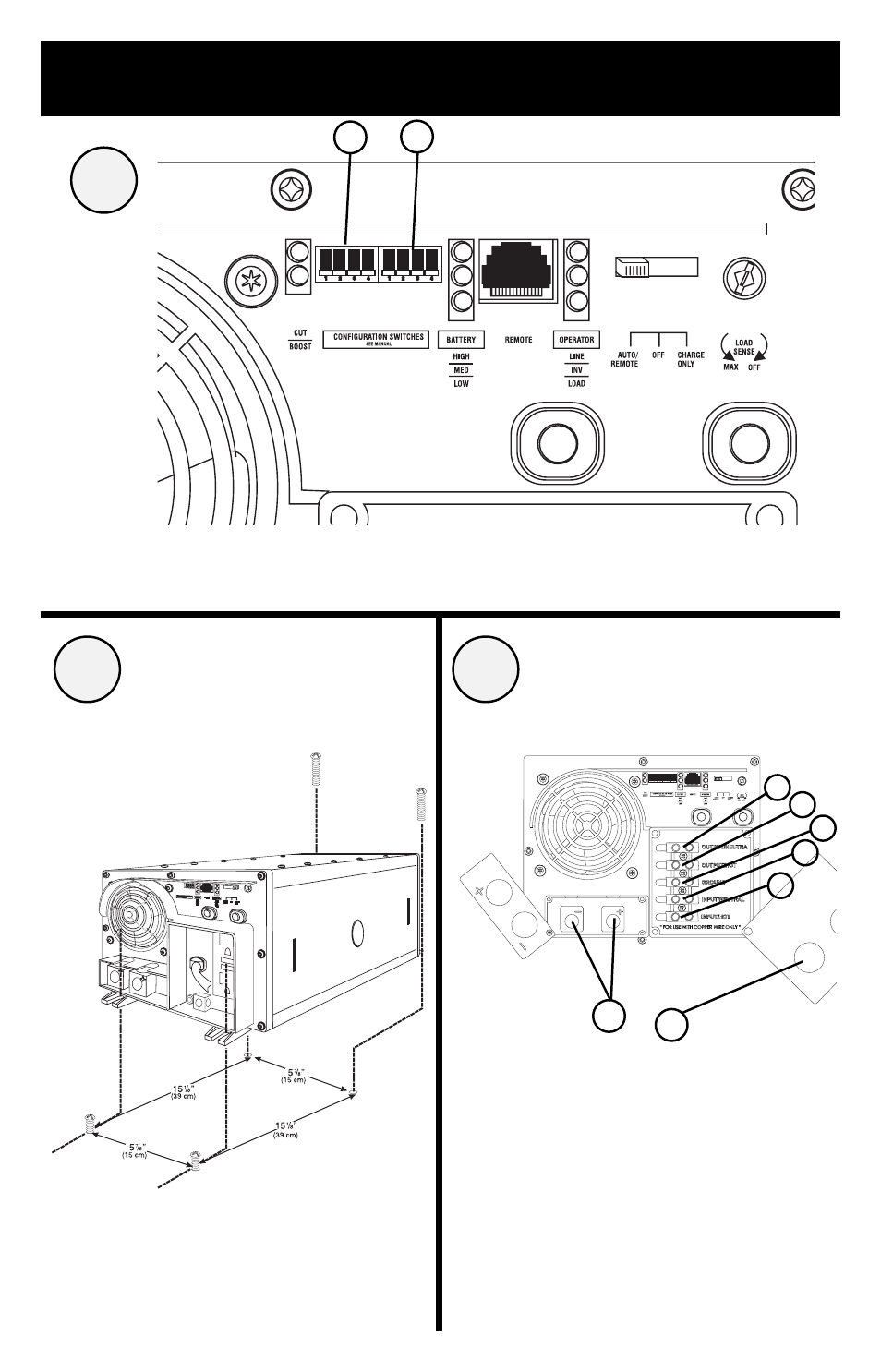

Diagrams/Esquemas
3
1
See “Configuration”, pg. 5. 1.1 is DIP Switch Group A. 1.2 is DIP Switch Group B.
Refiérase a la sección “Configuración”, página 20. 1.1 representa el Grupo A de Interruptores DIP.
1.2 representa el Grupo B de Interruptores DIP
See Hardwire Electrical Connections, pg. 9.
3.1 is the cover plate;
3.2 is the five-position terminal strip;
3.3 is the output neutral (white);
3.4 is the output hot (black);
3.5 is the input/output ground tie point;
3.6 is the input neutral (blue); and
3.7 is the input hot (brown).
Refiérase a la sección “Conexiones Eléctricas Directas al
Circuito”, página 24.
3.1 representa la cubierta;
3.2 representa la barra de terminales de 5 posiciones;
3.3 representa la terminal neutra de salida (blanca);
3.4 representa la terminal positiva de salida (negra);
3.5 representa la terminal entrada/salida de tierra;
3.6 representa la terminal neutra de entrada (azul) y
3.7 representa la terminal positiva de entrada (café).
3.2
3.1
3.7
3.6
3.3
3.4
3.5
1.2 1.1
