2. Connections

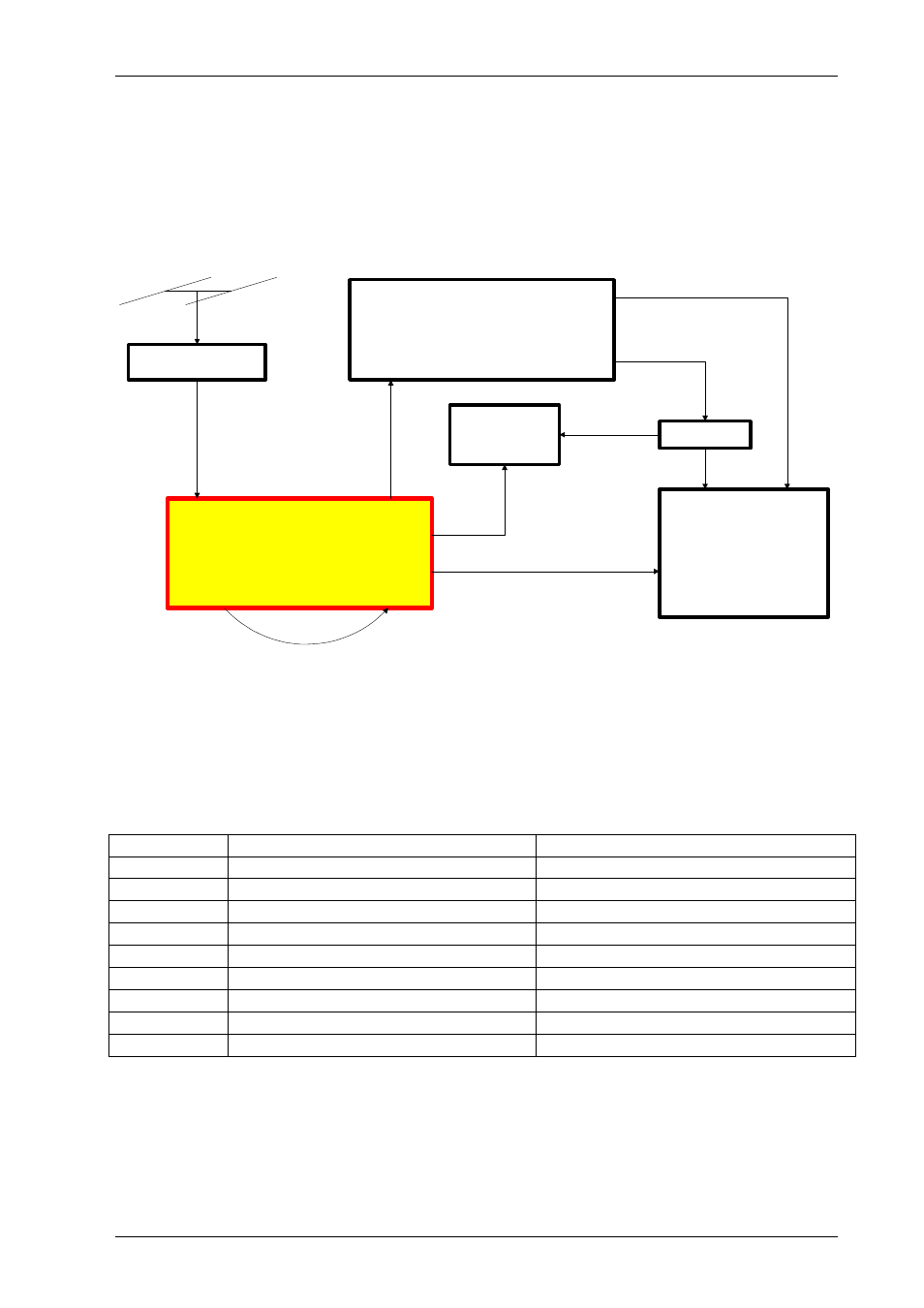

2.1 Connection Diagram
The following diagram provides a pictorial view of the equipment and connections used in our
Home Entertainment System.
Toshiba TV
Roof-top TV/FM
Antenna
Tevion TDS-DR40HD
Hard Disk / DVD
Digital Video Player /
Digital Video Recorder
Bang & Olufsen
Beomaster 7000
Radio/Amplifier
Panasonic
VCR
3-Way Splitter
Booster
Audio
Output
FR/FL
Digital Tuner IN
Digital Tuner OUT
Analog Tuner IN
Analog Tuner OUT
RF IN
RF OUT
S-Video
OUT
S-Video IN
TV/AUX
FM
IN
Antenna IN
Video 1 IN
Video/Audio OUT
RCA
COAX
COAX
COAX
COAX
2.2 Connection Details
Cable connections are shown below to facilitate reconnections should that be required. Most
cables are Quad Shielded Radio Frequency (RF) Coaxial type. By utilising the “pass-
through/loop” features on both DVR and VCR, the cabling has been made as simple as possible
giving priority to the DVR and VRC and leaving only Radio/Amplifier and TV to be connected
via a splitter. One socket on Booster and one socket on Splitter are still unused.
Cable Type
Connect One End of Cable To
Connect Other End of Cable To
RF/Coaxial Antenna socket in wall
Antenna socket on Antenna Booster
RF/Coaxial TV OUT socket 1 on Booster
Digital Tuner IN socket on DVR
RF/Coaxial Digital Tuner OUT socket on DVR
Analogue Tuner IN socket on DVR
RF/Coaxial Analogue Tuner OUT socket on DVR RF IN socket on VCR
RF/Coaxial RF OUT socket on VCR
IN socket on 3-Way Splitter
RCA
Video/Audio OUT socket on VCR
Video-1 IN on Toshiba TV
RF/Coaxial Out socket 1 on 3-Way Splitter
FM Antenna IN on Beomaster 7000
RF/Coaxial Out socket 2 on 3-Way Splitter
Antenna IN on Toshiba TV
RCA/DIN
Audio Output FR/FL on DVR
TV/Aux socket on Beomaster 7000
