47
INTERFACE RS-232
Ce port femelle DB9 connecte votre onduleur par un câble RS-232 à un poste de travail ou à un serveur équipé avec un logiciel Tripp Lite. Il utilise les
communications RS-232 pour rapporter le statut et les conditions d'alimentation de l'onduleur. À l'aide de ce port, le logiciel Tripp Lite peut sauvegarder
automatiquement les fichiers ouverts et fermer son système d'exploitation durant une panne Communiquer avec le service d'assistance à la clientèle de
Tripp Lite au (773) 869-1234 pour plus de renseignements au sujet des SNMP et des produits de gestion de réseau et de connectivité disponibles.
Les signaux et les opérations RS-232 comprennent : Niveau de charge, état de la batterie, niveau de la batterie, mode d'exploitation, tension d'entrée CA,
tension de sortie CA, fréquence d'entrée CA, température intérieure de l'appareil, réglage du délai d'arrêt, activation/désactivation de l'alarme et arrêt à
distance.
Matériel : Affectation de broche :
Débit en bauds 2400 BPS Broche 2: TXD (Transmission de données)
Longueur de données: 8 bits Broche 3: RXD (Réception de données)
Bit d'arrêt 1 bit Broche 5: GND (retour commun du signal)
Parité Sans
Communications

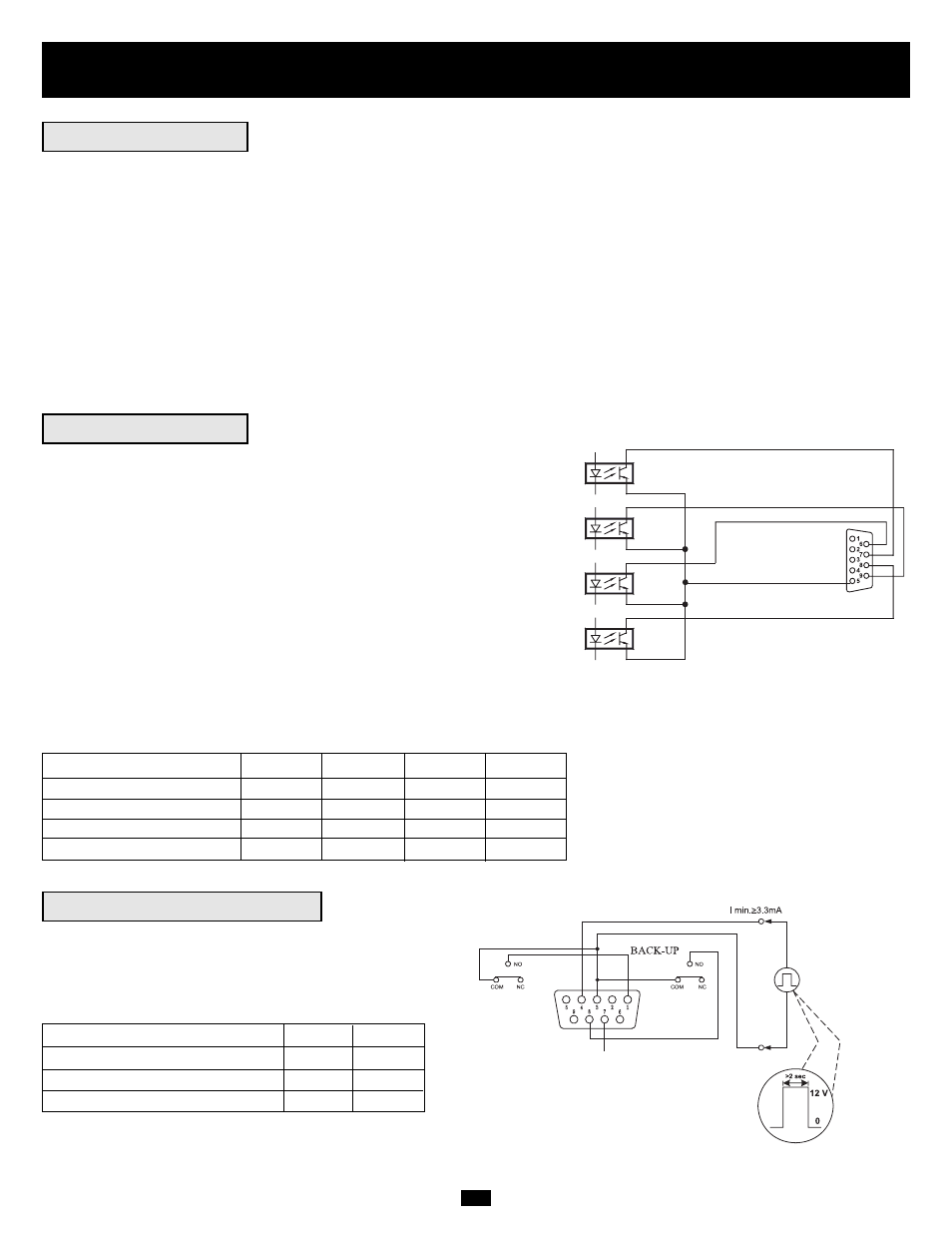

INTERFACE AS-400
Ce port femelle DB9 connecte votre onduleur à un ordinateur IBM AS-
400 par un câble AS-400. Il utilise les communications AS-400 pour
rapporter le statut et les conditions d'alimentation de l'onduleur. Il peut
servir pour permettre à un AS-400 de sauvegarder automatiquement les
fichiers ouverts et de fermer son système d'exploitation durant une panne.
Le protocole de l'AS-400 comprend : Fonctionnement sur inverseur,
fonctionnement sur réseau CA, fonctionnement sur batterie et alarme de
batterie faible.
Affectation de broche :
Broche 5 : Neutre
Broche 6 : Fonctionnement sur courant CA
Broche 7 : Alarme de batterie faible
Broche 8 : Fonctionnement sur inverseur
Broche 9 : Fonctionnement sur batterie
BATTERIE FAIBLE
SECOURS
BATTERIE
ALIMENTATION
DIRECTE DU
RESEAU
INVERSEUR
TABLE D'INTERFACE AS-400
Broche 6,5 Broche 7,5 Broche 8,5 Broche 9,5
Batterie ARRET * MARCHE MARCHE
Batterie faible ARRET MARCHE MARCHE MARCHE
Alimentation directe du réseau MARCHE ARRET ARRET ARRET
Inverseur ARRET * MARCHE *
* Inactif : Peut être dans les deux états.
INTERFACE CONTACT SEC
Ce port femelle de fermeture par contact DB9 envoie des signaux
de fermeture de contact à l'onduleur pour indiquer qu'il se trouve
sur secours de batterie et que ses batteries sont faibles. Le port
peut aussi recevoir un signal d'arrêt à distance.
TABLEAU D'INTERFACE À CONTACT SEC
Mode de fonctionnement de l'onduleur Pin 8,3 Pin 1,3
Normal OUVERT OUVERT
Secours FERME *
Batterie faible FERME FERME
* Inactif : Peut être dans les deux états.
3 V +
-
BATTERIE FAIBLE
LE SIGNAL DE
L'ORDINATEUR
LA CAPACITE MAXIMUM DU CONTACT SEC:
CA 250V/3A
CC 30V/3A
LE SIGNAL D'ARRET
A DISTANCE
Affectation de broches :
