30
Añadiendo o Remplazando las Baterías Internas
(continuación)
Cable Blanco
Cable Azul
Cable Rojo (+)
Cable Negro(-)
Conector
Trasero de
la Batería del
Sistema UPS
Conector
Trasero de
la Batería del
Sistema UPS
Soporte del Bloque de Fusibles

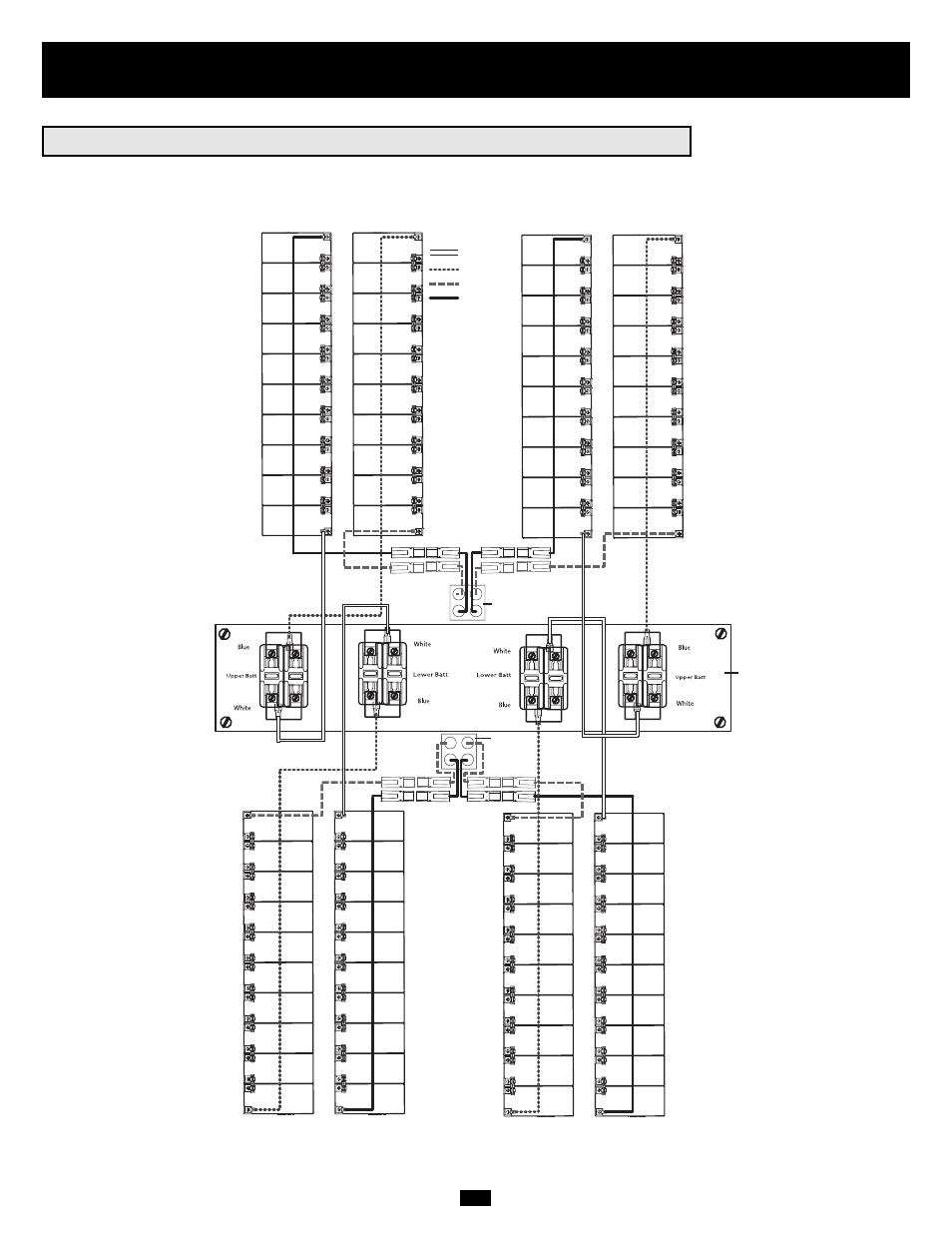

DIAGRAMA DEL CABLEADO DEL MODULO DE BATERIAS INTERNAS
Personal de servicio calificado debe familiarizarse con el diagrama del cableado de la batería antes de aumentar o remplazar las baterías. El módlo de
baterías puede aceptar hasta cuatro módulos de baterías (Cada módulo se compone de dos cadenas). El diagrama muestra a los cuatro módulos de
baterías conectadas para efectos de ilustración únicamente. El número real de baterías embarcadas con el UPS varía dependiendo del número del modelo.
