32

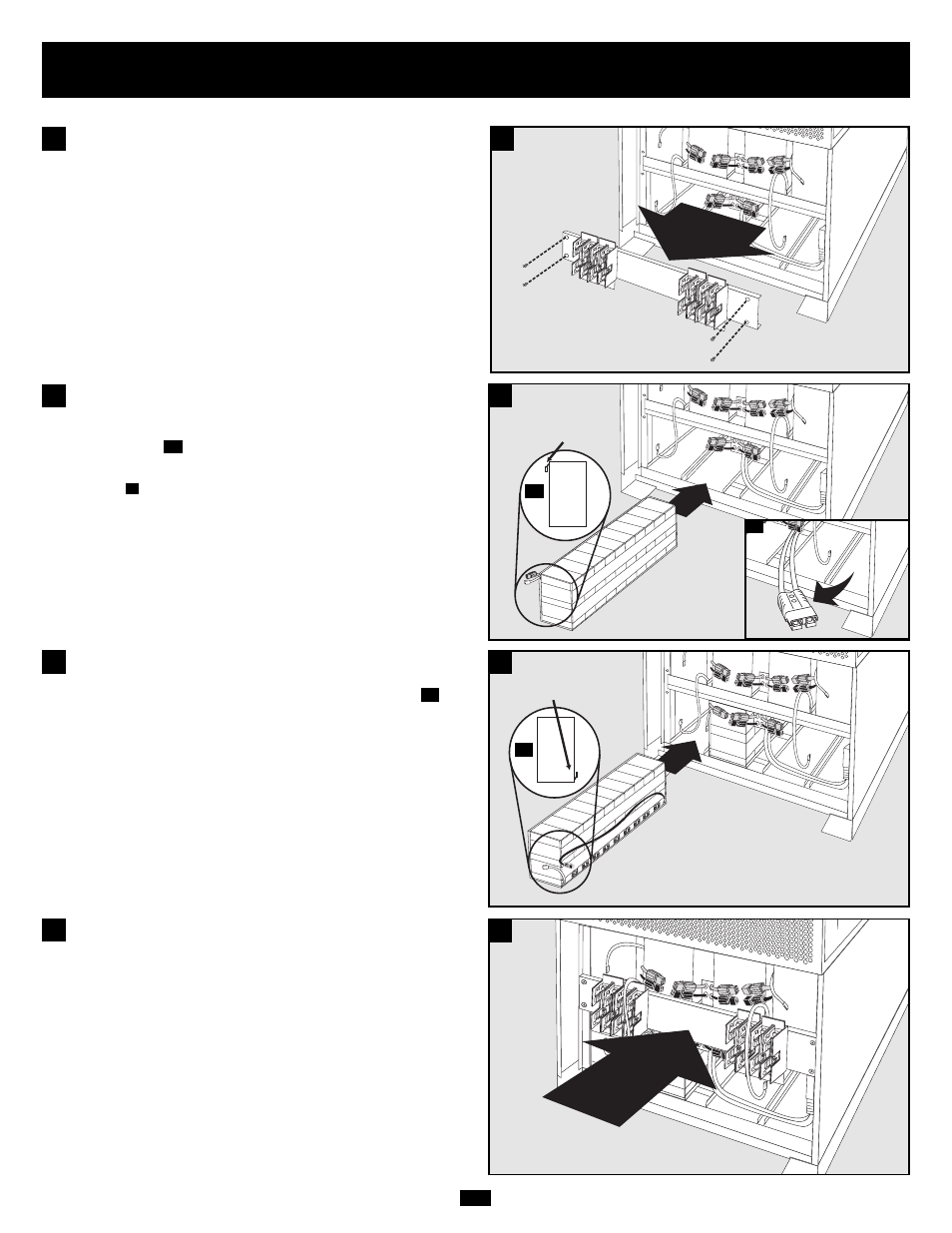

Añadiendo o Remplazando las Baterías Internas
(continuación)
Deslice la cadena de baterías con el cable ROJO en una ranura
vacía dentro del compartimiento de la batería como se muestra.
Asegúrese que la cadena de baterías está orientada como se muestra
en el diagrama
.
NOTA Si el conector de la batería auxiliar estorba, remueva su tornillo de montaje y
reposicione el cable para permitir que haya un espacio adecuado para añadir la cadena
de baterías
. 7B
7A
7 7
Deslice la cadena de baterías que tiene el cable NEGRO junto a ella
(a la izquierda), en una ranura vacía como se muestra. Asegúrese
que la cadena esta orientada como se muestra en el diagrama
. 8A
8 8
7A
8A
7B
Remueva el soporte del bloque de fusibles. 6 6
Recoloque el soporte del bloque de fusibles. Asegúrese que las
impresiones en el soporte estén orientadas de forma que sean leibles. 9 9
TERMINALES
TERMINALES
