Ⅵ 저희 올림푸스 제품을 구입해 주셔서 감사합니다. 본 사용 설명서를 숙지하셔서 안전하게 제
품을 사용하시기 바랍니다. 본 설명서를 보관하셨다가 필요시 편리하게 참조하시기 바랍니다.
Ⅵ 본 제품은 PT-E시리즈 방수 케이스용 수중 브래킷 입니다. 브래킷 그립 선단에 별매의 연결대
등을 부착해서 별매의 디지털 카메라용 방수 케이스와 별매의 일렉트릭 플래시용 방수 케이스
를 조합해서 사용할 수 있습니다.
Ⅵ 본 제품은 아래의 PT-E시리즈 방수 케이스 전용입니다. 그외 제품과 조합해서 사용할 수 없습
니다.
Ⅵ 본 제품을 사용하실 때 PT-E시리즈 방수 케이스가 확실하게 장착되어 있는지 확인하십시오.
사용상 주의

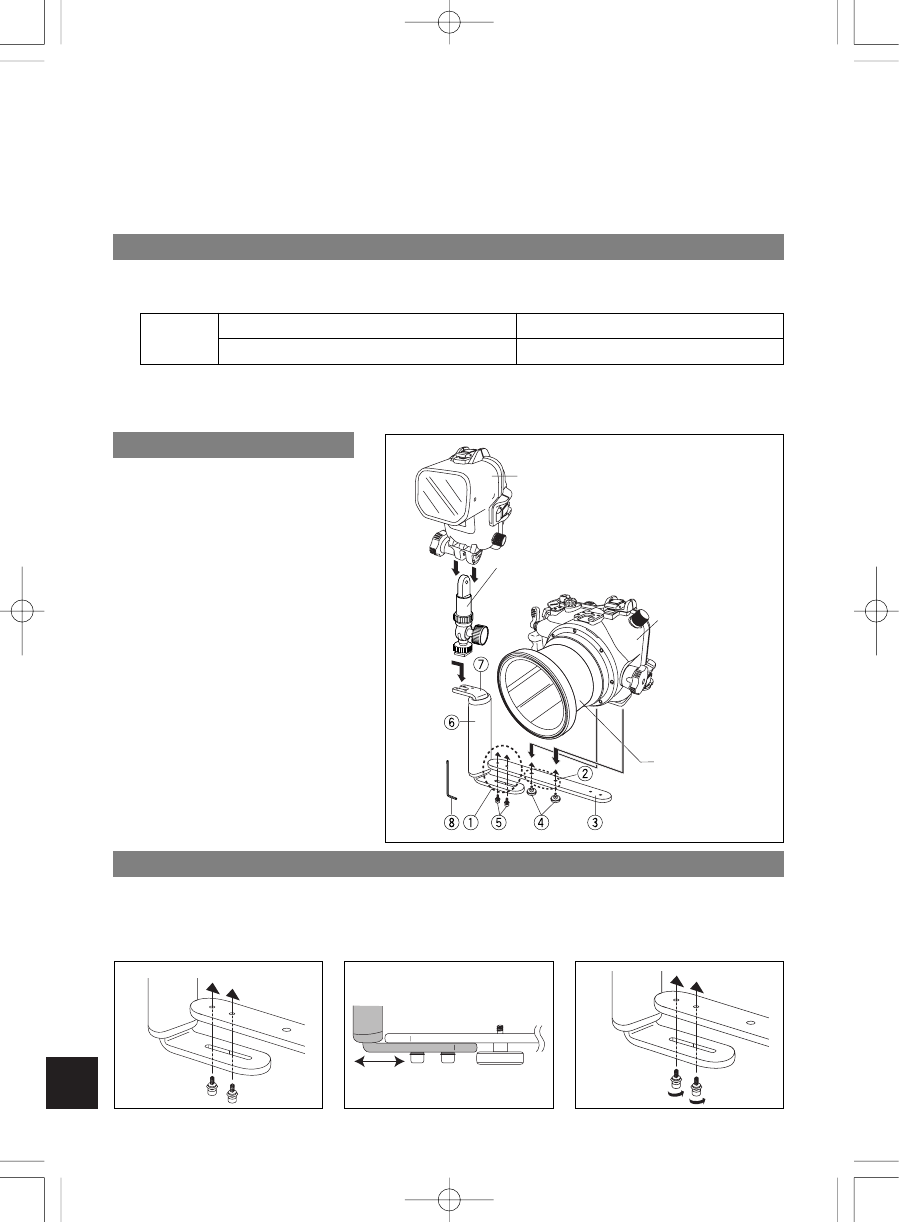

각부명칭/장착방법
브래킷 그립의 위치 조정
대응기종
디지털 카메라용 방수 케이스 장착대
브래킷 그립 선단 암 장착부 PTSA-01
PT-E01
①브래킷 그립 장착부
②PT-E시리즈 방수 케이스 장착부
③브래킷 베이스
④PT-E시리즈 방수 케이스 고정
나사(2개)
⑤브래킷 그립 고정 나사(2개)
⑥브래킷 그립
⑦브래킷 그립 선단 암 장착부
⑧브래킷 그립 고정용 렌치
브래킷 그립은 브래킷 베이스 장착 위치에 의해 조절이 가능합니다.
① 브래킷 그립 고정 나사(2개)를 본 제품 부속의 브래킷 그립 고정용 렌치로 느슨하게 합니다.
② 브래킷 그립를 슬라이드 해서 원하는 길이로 조절합니다.
③ 브래킷 그립 고정 나사(2개)를 조이고 고정합니다.
① ③
14
2005년6월현재
(별매) 플래시용 방수 케이스
(별매) (PTSA-01) 연결대
브래킷 베이스의 브래킷 그립 장착
부에 브래킷 고정 나사(2개)를 사
용해서, 브래킷
그립을 장착합니
다.
그 다음에, 브래킷 베이스의 PT-E시
리즈 방수 케이스 장착부에 PT-E시
리즈 방수 케이스 고정 나사(2개)
를 사용해서, PT-E시리즈 방수 케이
스를 장착합니다.
(별매) PT-E시리즈
방수 케이스
(별매) PT-E시리즈용
방수 렌즈 포트
장착 가능
합니다
