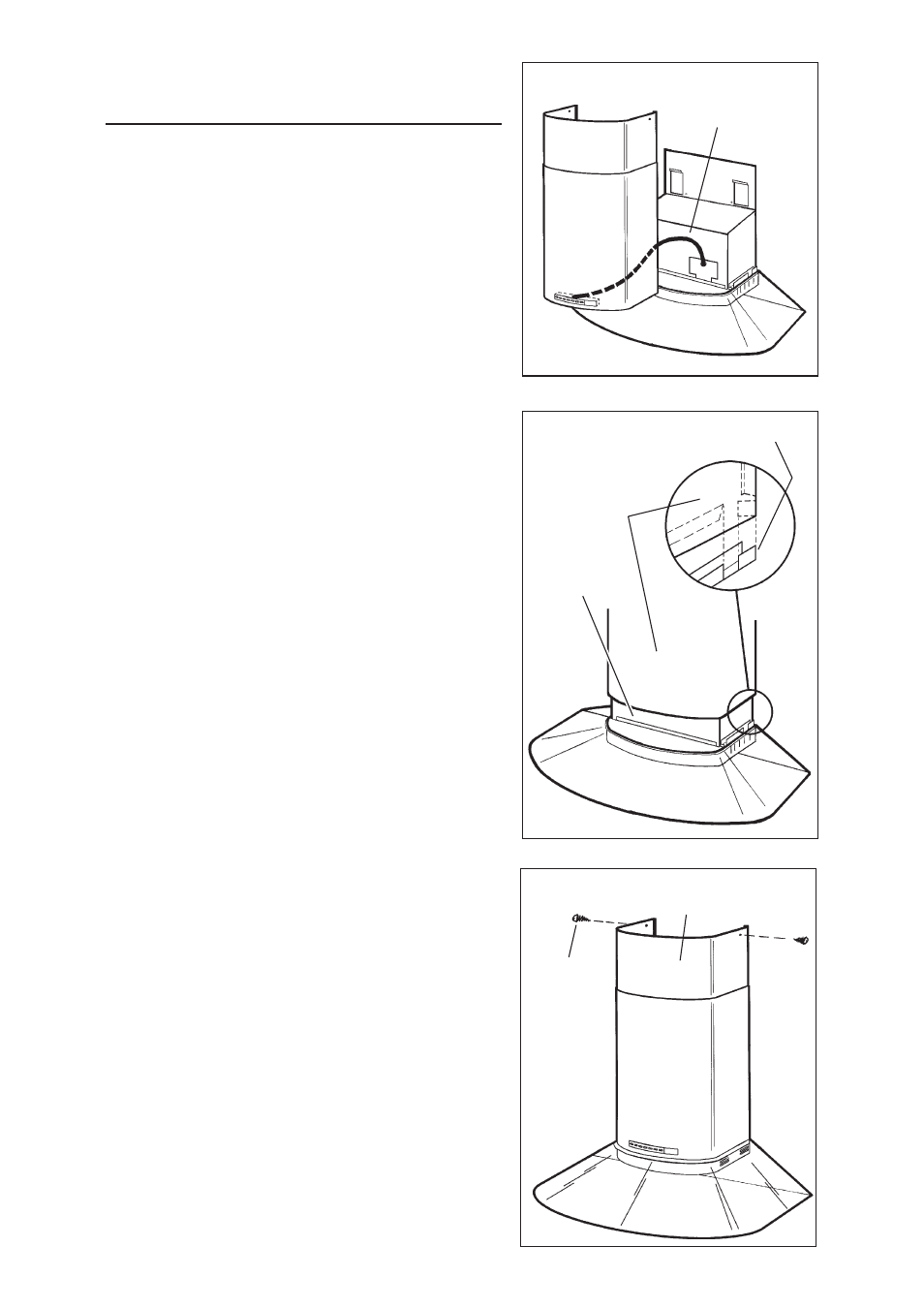

INSTALACION DEL TUBO
DECORATIVO
1. Mantenga el tubo decorativo cerca de la
parte superior de la campana. Enchufe el
cable de mandos de la campana al tubo
decorativo como se indica.
CABLE DE
MANDOS
2. Deslice la parte inferior del tubo
decorativo hacia abajo e introdúzcala en
los conductos de la campana.
CONDUCTOS
3. Suba la parte superior del tubo decorativo
y engánchela en el soporte para el montaje
del tubo por medio de tornillos (adjuntos) -
3.9x9.5mm.
PARTE
INFERIOR DEL
TUBO
DECORATIVO
SUJETAR
AL
SUPORTE
PARA EL
MONTAJE
DEL TUBO
CON
TORNIILLOS
(3.9x9.5mm).
PARTE SUPERIOR DEL TUBO
DECORATIVO
CONDUCTOS
