- 24 -

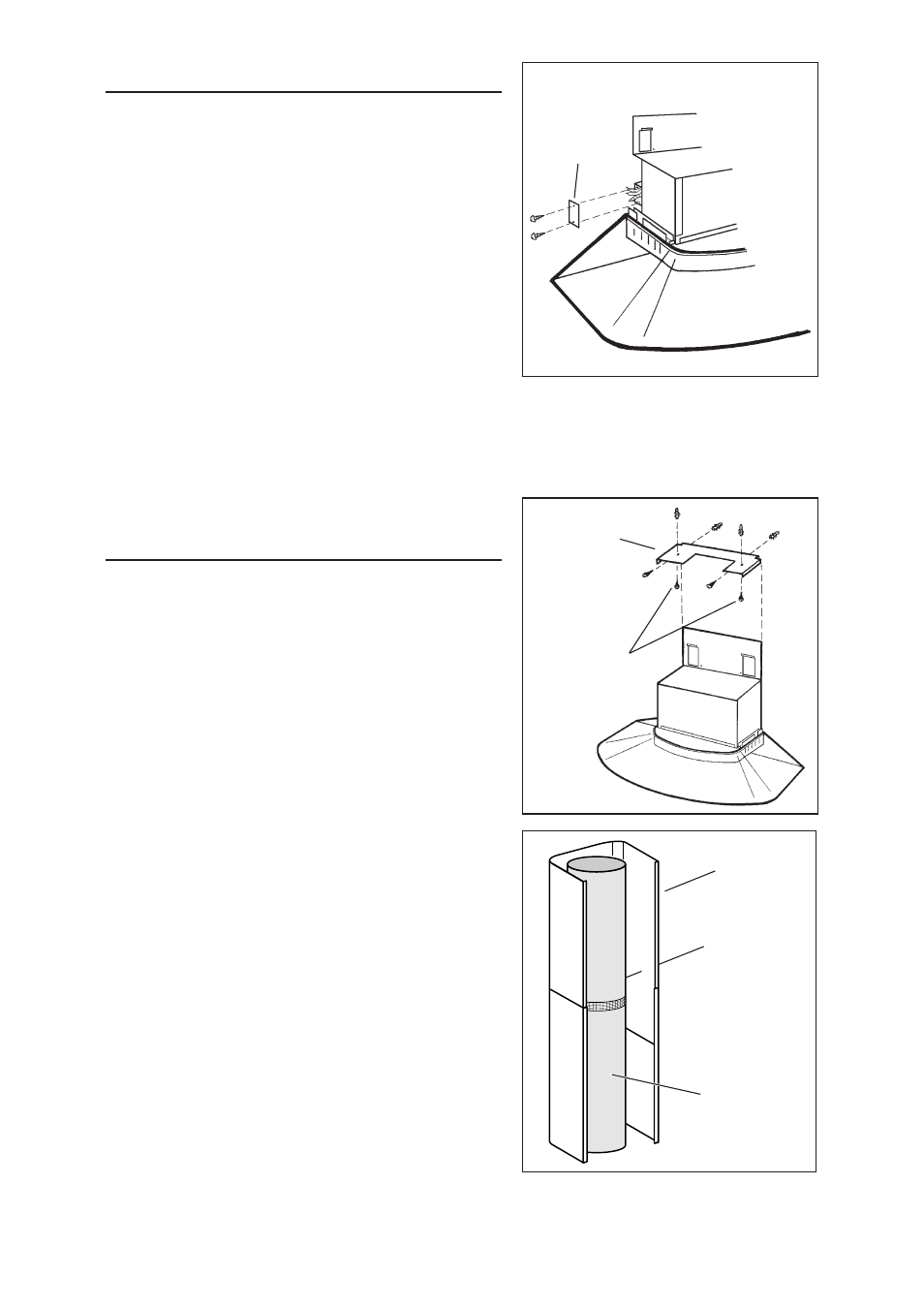

INSTALACION ELECTRICA
Nota: Este tipo de campana tiene que ser
conectada a tierra cuidadosamente. La
unidad debe instalarla un técnico electricista
siguiendo las normas nacionales y locales.
1. Quite la tapa de la caja de conexión
eléctrica y saque un cable.
2. Fije el “conduit” a la caja de conexión por
medio de un conector idóneo para el
“conduit”.
3. Haga las conexiones eléctricas, una blanco
con blanco, negro con negro y verde con
verde.
4. Vuelva a conectar la tapa de la caja de
conexión. Compruebe que los cables no
queden pillados.
ENTUBADO DE
CANALIZACION
1. Use tornillos (4.8x38mm) y escarpias
(adjuntos), para fijar en el techo o en la
pared el soporte para el montaje del tubo
como se indica.
2. Use el tubo de metal de 6” de diámetro
para unir el casquillo situado arriba de la
campana al tubo que está arriba.
3. Use la cinta para unir todas las junturas y
que el tubo quede hermético.
TAPA DE
CONEXIÓN
ELÉCTRICA
SOPORTE
PARA EL
MONTAJE
DEL TUBO
TUBO DE
METAL DE 6”
DE DIÁMETRO
CINTA
TUBO
DECORATIVO
TORNILLOS
DE MONTAJE
(4.8x38mm)
