- 14 -
HOTTE
43 5 /
8
" (110.8cm) = si la distance entre la
hotte et le plan de cuisson c’est de 24”
49 5 /
8
" (126cm) = si la distance entre la
hotte et le plan de cuisson c’est de 30”
de 43
5 /
8
" à 49
5 /
8
" au-dessus
du plan de cuisson
DE 24” À 30” AU-DESSUS
DU PLAN DE CUISSON
CONDUIT
DÉCORATIF
COUVERCLE DU TOIT
TUYAU ROND
DE 6”
COUVERCLE
DU MUR
COUDE ROND
DE 6”
CADRE POUR LE MUR
ETRIERS
PLANCHE DE BOIS
POUR L'ADAPTATION
VIS DE REGLAGE EN
PROFONDEUR
VIS DE
REGLAGE EN
HAUTEUR
VIS
D’ASSEMBLAGE
(4.8x38mm)
TROUS
RECTANGULAIRES

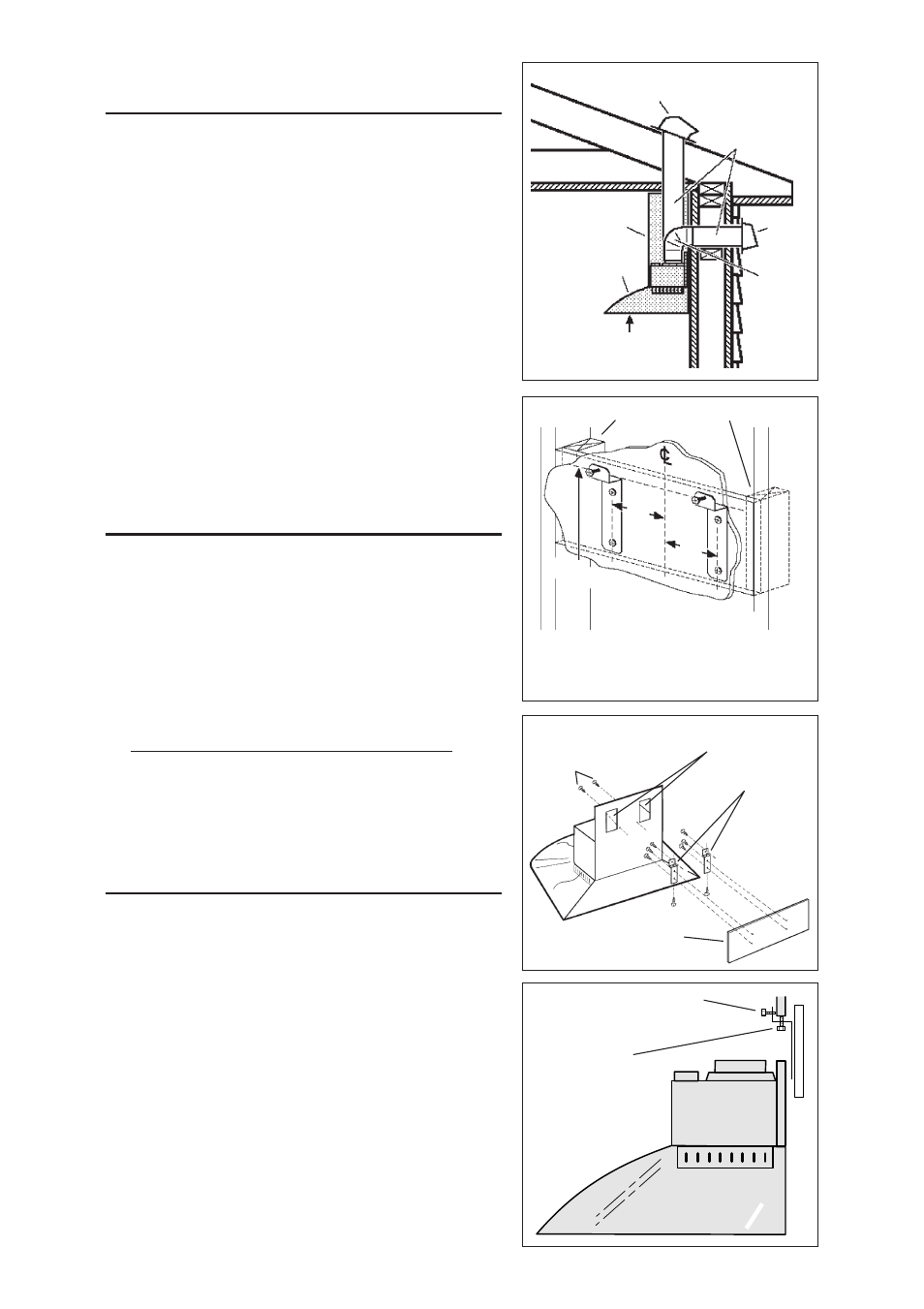

INSTALLATION DU SYSTEME
D’EVACUATION
REMARQUE: Pour réduire les risques
d’incendie, n’utilisez que des tuyaux en métal.
1. Décidez où le tuyau doit être installé, entre
votre hotte et l’extérieur.
2. Un tuyau droit et court permettra à votre
hotte de fonctionner d’une façon plus
efficace.
3. Un tuyau long avec des coudes et des
transitions réduira le bon fonctionnement
de votre hotte. En utiliser le moins possible.
4. Installez un couvercle sur le toit ou au mur.
Reliez un tuyau en métal rond de 6” au
couvercle et faites-le aller jusqu’à
l’emplacement de votre hotte. Rendez les
jonctions du tuyau hermétiques au moyen
d’un ruban pour tuyaux.
INSTALLATION DES ETRIERS
D’ASSEMBLAGE
1. Construisez un cadre en bois pour le mur
dont les vis-pivot ne dépassent pas.
Assurez-vous:
a) que le cadre est centré au-dessus de
l’emplacement de l’installation.
b) la hauteur du cadre permettra que les
étriers d’assemblage soient fixés au
cadre en respectant les dimensions
indiquées.
2. Après avoir terminé la surface du mur, fixez
les étriers d’assemblage au cadre en
respectant les dimensions qui sont
indiquées.
INSTALLATION DE VOTRE
HOTTE
1. Accrochez votre hotte aux étriers par les
trous rectangulaires qui se trouvent
derrière votre hotte. Les trous sont plus
grands que les étriers afin de vous
permettre d’ajuster le tout horizontalement.
Le fond de votre hotte devrait être à entre
24” et 30” au-dessus de la surface de
cuisson.
2. Les vis de réglage en hauteur permettent
de régler verticalement.
3. Les vis de réglage en profondeur
permettent de régler horizontalement
4. Fixez votre hotte avec des vis
d’assemblage (4.8x38mm). Utilisez des
chevilles pour mur à sec, qui vous sont
fournies, si vous ne trouvez pas les vis-
pivot ou le cadre.
4
15 /
16 "
(
12.6cm)
4
15 /
16 "
(
12.6cm)
