- 31 -

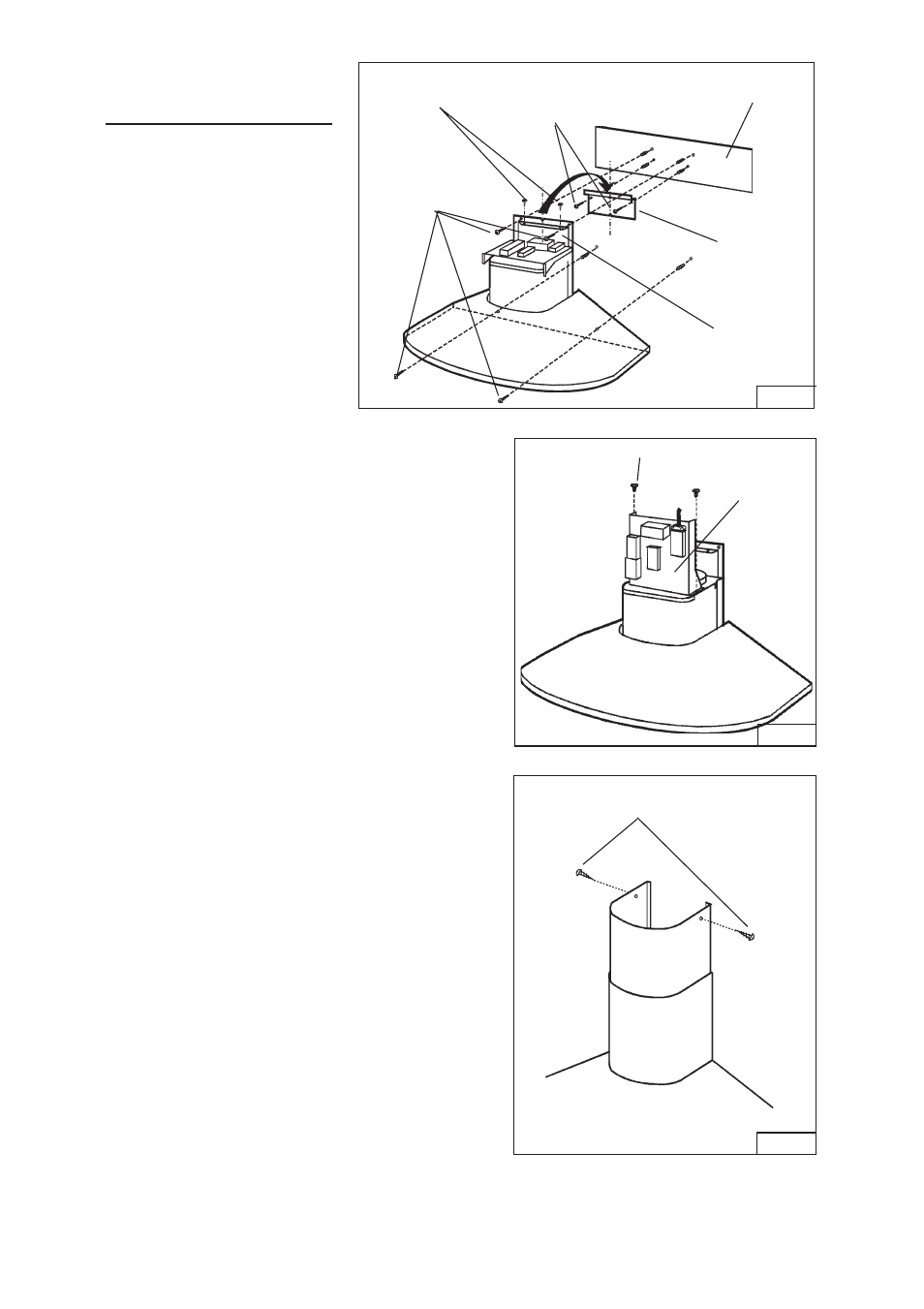

INSTALACIÓN
DE LA CAMPANA
Nota: se necesitan al
menos dos personas
para montar la campana.
1. Levante la campana en
su posición de
montaje.
2. Conecte el cable de
alimentación al
receptáculo eléctrico de
la pared. Coloque el
cable restante detrás de
la salida de humos.
3. Alinee la abertura
rectangular de la par te posterior de la
campana con el soporte de montaje de la
pared. Baje suavemente la campana hasta
que encaje correctamente en el soporte.
Fig. 9
4. Nivele la campana con (2) tornillos
(3.9x9.5mm) y asegúrela con (4) tornillos
de montaje (4.8x38mm). Si no dispone de
tachones de pared ni de marcos, utilice
los soportes de muro de mampostería sin
mortero suministrados. Fig. 9
5. Asegure la placa del sistema eléctrico a la
campana de cocina con (2) tornillos de
montaje (3.9x9.5mm). Fig. 10
6. Levante la salida de humos superior hasta
que sus orificios se alineen con los orificios
del soporte de montaje de la salida de
humos (situado en el techo). Fig. 11
7. Asegure la salida de humos con (2) tornillos
de montaje (3.9x9.5mm). Fig. 11
FIG. 9
3.9x9.5mm
TORNILLOS DE MONTAJE
FIG.11
TORNILLOS DE
MONTAJE
(4.8x38mm)
AGUJERO
RECTANGULARE
ESTRUCTURA DE
MADERA EN LA PARED
SOPORTE DE
MONTAJE
TORNILLOS DE
MONTAJE
(4.8x38mm)
TORNILLOS
(3.9x9.5mm)
PLACA DEL
SISTEMA
ELÉCTRICO
FIG.10
TORNILLOS DE
3,9 x 9,5 mm
