- 19 -

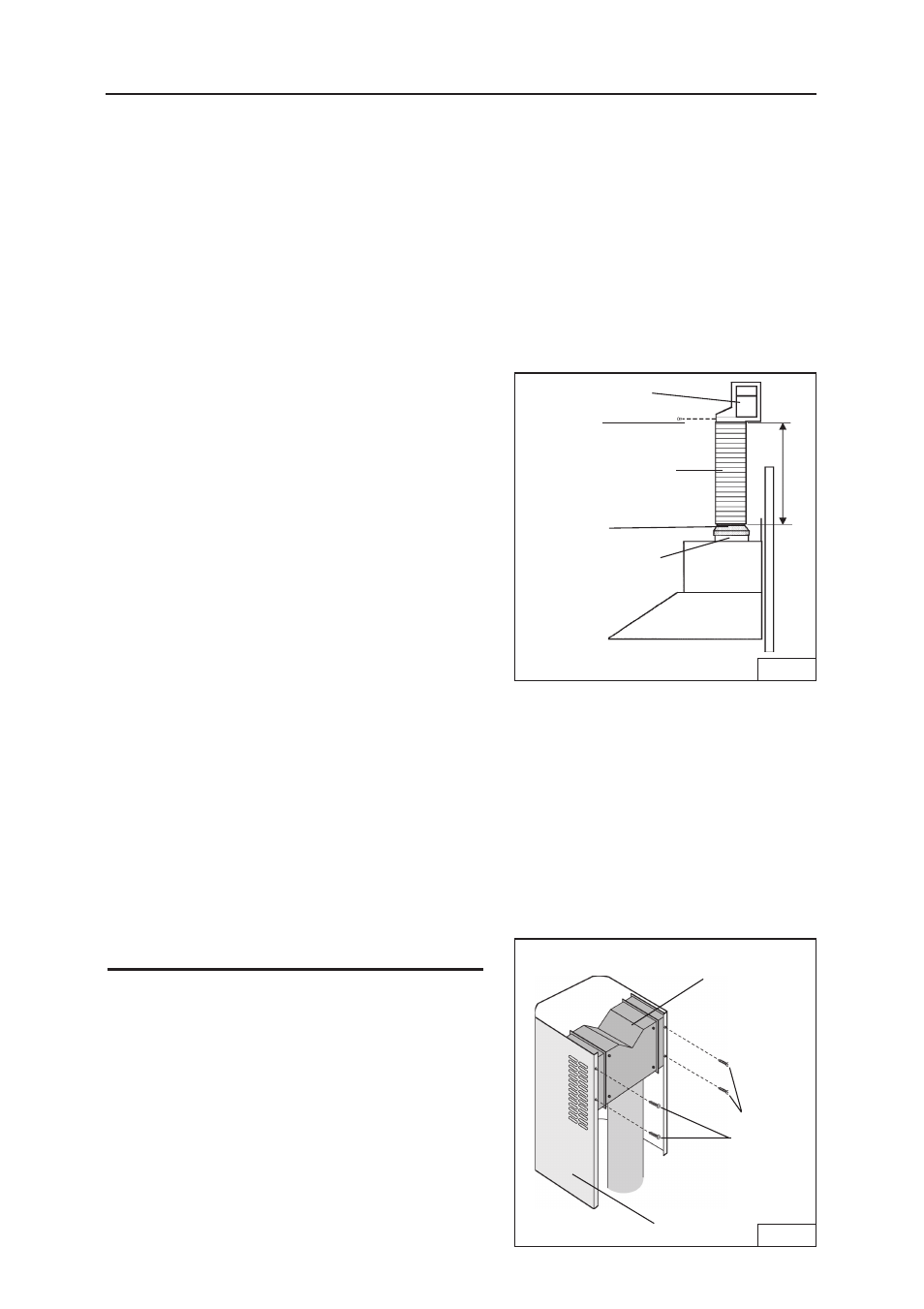

FIG. 7
ESPACEMENT
(3) VIS
CONDUIT EN
ALUMINIUM
FLEXIBLE DE 5"
ADAPTATEUR DE
5" À 6"
COLLET DU
VENTILATEUR
PRÉPARATION DE LA HOTTE
CONFIGURATION NON CARÉNÉE
Note: The following materials must be purchased separately for non-ducted
recirculation installations.
•
Kit de recirculation non caréné, modèle RRK51
•
Conduit en aluminium flexible / expansible de 5" de diamètre
•
Foret hélicoïdal de 1/16" de diamètre
ATTENTION : n’utilisez pas de conduits en plastique ou en métal rigide.
1. Ne comptez pas le collet de refoulement
ni le registre fournis avec la hotte.
Installez l’adaptateur de 5" à 6" fourni
avec le kit de recirculation non caréné.
(Fig. 7).
2. Mesurer la distance “A”.
3. Fixez le conduit en aluminium flexible à
l’adaptateur de 5". Obstruez toutes les
sections à l’aide du ruban du conduit.
(Fig. 7)
4. Assemblez l’espacement de recirculation
au conduit flexible. (Fig. 7).
5. Pour créer un espacement de recircula-
tion, percez trois (3) trous de 1/16" de
diamètre et situés à égale distance les
uns des autres sur le conduit et le
connecteur du conduit. (Fig. 7)
6. Fixez le conduit au connecteur de
l’espacement au moyen de trois (3) vis à
tôle (pas fournies). Bouchez toutes les
sections à l’aide du ruban du conduit.
(Fig. 7)
A
PRÉPARATION DE LA HOTTE
CONFIGURATION NON CARÉNÉE
(suite).
7. Placez précautionneusement le
carneau décoratif inférieur dans la partie
de la hotte en retrait (fig. 6).
8. Faites glisser lentement le carneau
décoratif à l’intérieur du conduit
inférieur. Remarque: les prises d’air
doivent être tournées vers le haut
(fig. 6).
9. Fixez l’espacement de recirculation au
carneau supérieur au moyen de quatre
(4) vis à tête fraisée (fig. 8).
ESPACEMENT
FIG. 8
4 VIS À
TÊTE
FRAISÉE
CARNEAU
SUPÉRIEUR
