- 20 -
INSTALLATION
DE LA HOTTE
Remarque : la hotte doit
être installée par au moins
deux personnes.
1. Soulevez la hotte et
placez-la à l’endroit où
elle sera installée.
2. Branchez le cordon
d’alimentation à la prise
murale. Faites passer la
longueur de cordon qui
dépasse derrière le
carneau.

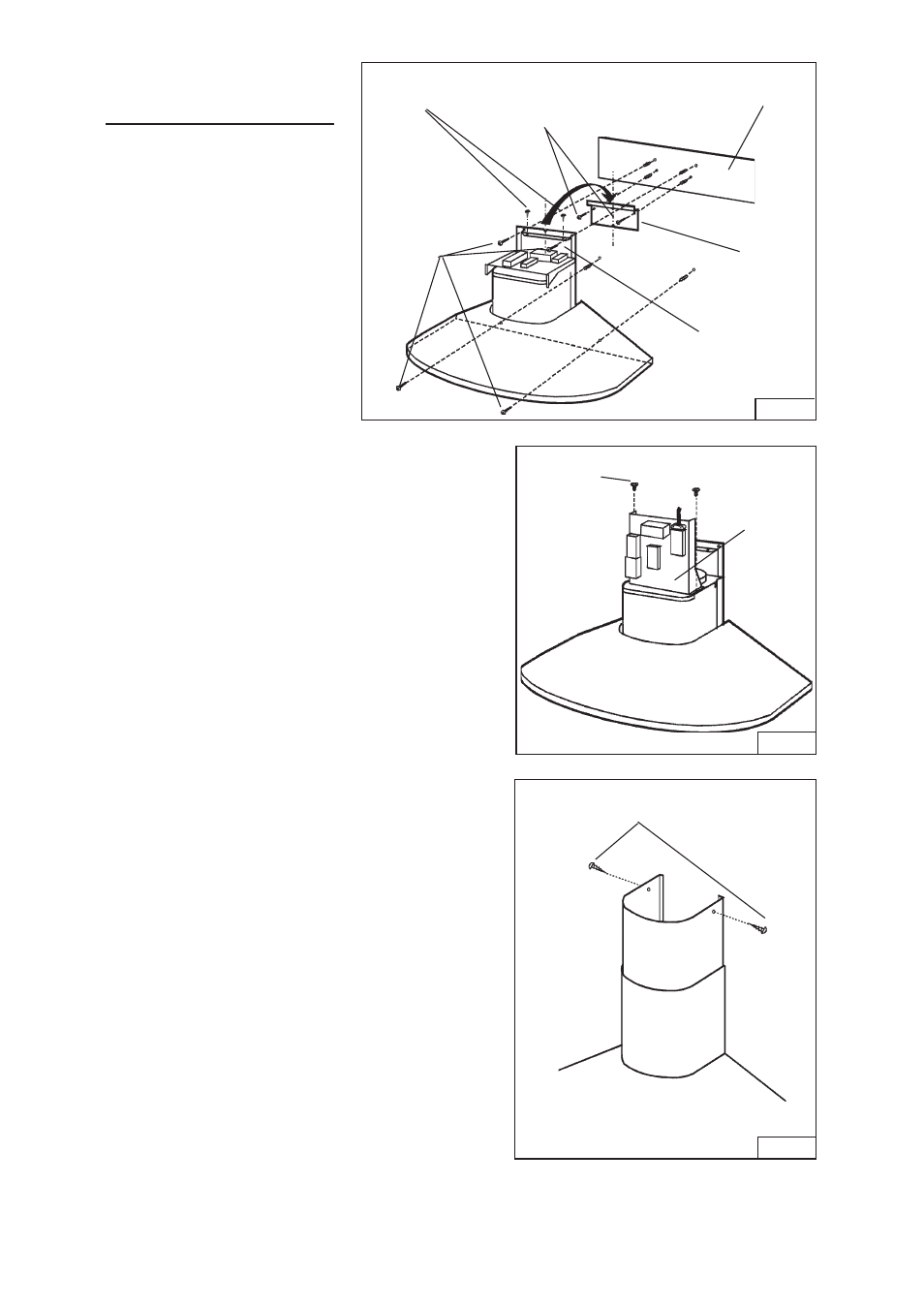

3. Alignez l’ouverture
rectangulaire située à l’arrière de la hotte
avec le support de fixation murale.
Abaissez lentement la hotte jusqu’à ce
qu’elle s’emboîte avec le support (fig. 9).
4. Mettez la hotte à niveau au moyen des (2)
vis (3.9x9.5mm) et fixez-la au moyen de
deux (4) vis de montage (4.8x38mm). Si
vous ne disposez pas de poteaux de
cloison ni d’armature, utilisez les ancres
murales fournies (fig. 9).
5.Fixez le panneau du système électrique
à la hotte au moyen de deux (2) vis de
montage (3.9x9.5mm) Fig. 10.
6. Soulevez le carneau supérieur jusqu’à
ce que ses trous soient alignés avec les
trous du support de fixation du carneau
(situé au plafond). Fig. 11.
7. Fixez le carneau au moyen de deux (2)
vis de montage (3.9x9.5mm). Fig. 11.
3.9x9.5mm
VIS DE MONTAGE
FIG.11
FIG. 9
VIS DE
MONTAGE
(4.8x38mm)
DÉCOUPE
RECTANGULAIRE
PLANCHE DE BOIS POUR
L'ADAPTATION
ETRIERE
D’ASSEMBLAGE
VIS DE
MONTAGE
(4.8x38mm)
VIS
(3.9x9.5mm)
PANNEAU
DU
SYSTÈME
ÉLECTRIQUE
FIG.10
VIS DE 3,9 x
9,5 mm
