- 28 -

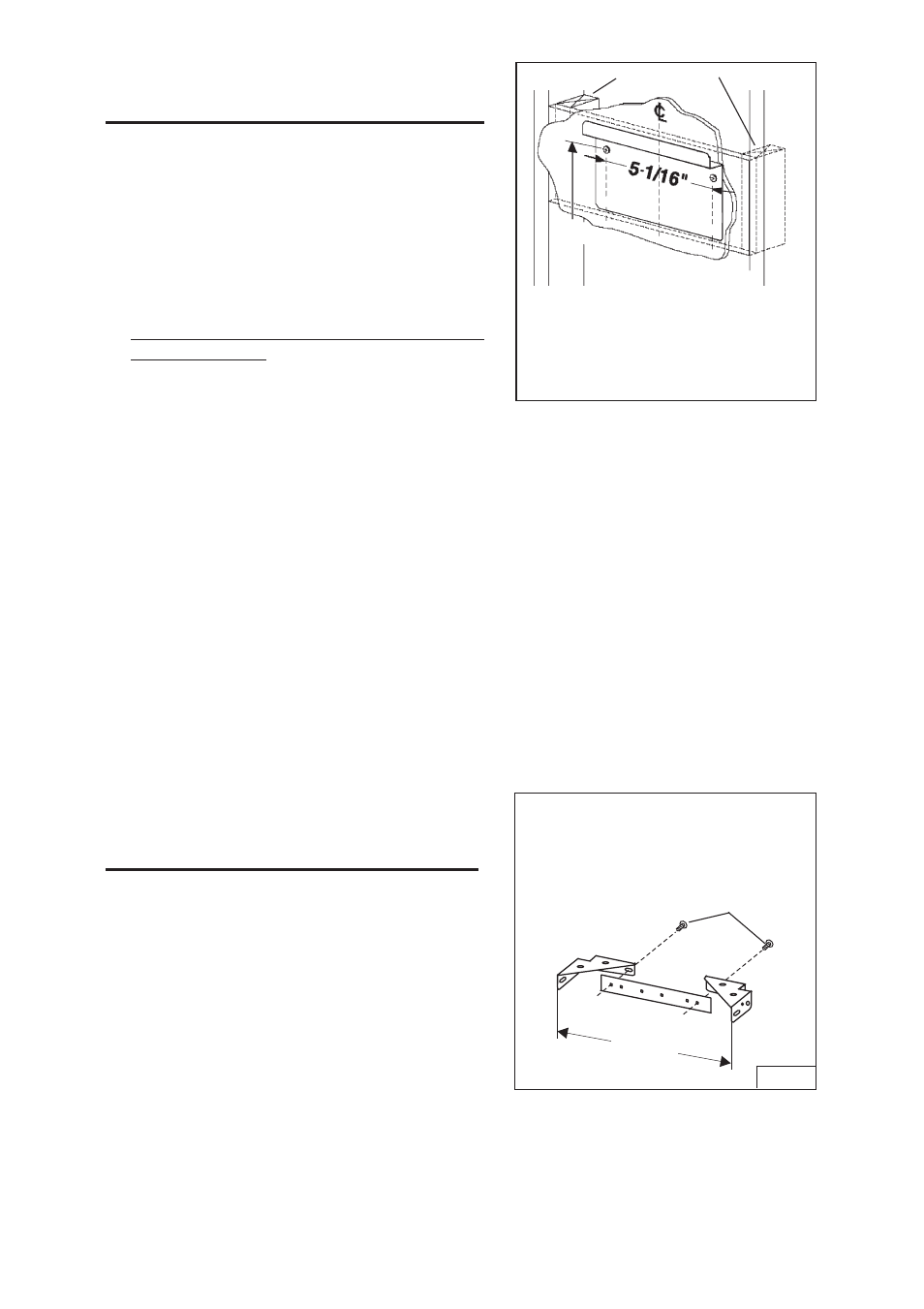

INSTALACION SOPORTE DE
MONTAJE
1. Construya una estructura de madera
en la pared que quedará nivelada con la
parte interior de los tacos en la pared.
Asegúrese de que:
a) La estructura se encuentra centrada
por encima de la instalación del tubo.
b) La altura de la estructura permite fijar el
soporte de montaje en esta estructura
siguiendo las dimensiones indicadas.
2. Una vez que la superficie de la pared
esté acabada, sujete el soporte de
montaje siguiendo las dimensiones
indicadas.
Nota:
- En techos de 8’, la distancia entre la
campana y la parte superior de la cocina
debe ser:
mínimo 24”, max 30” (Configuración con
tubo).
mínimo 24”, max 28” (Configuración sin
tubo).
- En techos de 9’, la distancia entre la
campana y la parte superior de la cocina
debe ser:
mínimo 26”, max 30” (los respiraderos de
la salida de humos superior quedarán
expuestos después de la instalación).
ESTRUCTURA DE MADERA EN LA PARED
38-1/16"(96,7cm) = si la distancia entre la
campana y la zona de cocción es de 24”(61cm).
44-1/16"(111,9cm) = si la distancia entre la
campana y la zona de cocción es de 30” (76cm).
De 38-1/16”(96,7cm)
a 44-1/
16”(111,9cm) por encima de la zona
de cocción
(12.9 cm)
INSTALACIÓN DEL SOPORTE DE
MONTAJE DE LA SALIDA DE
HUMOS
CON CONDUCTO Y SIN CONDUCTO
1. Ensamble el soporte de montaje de la
salida de humos, ajustando el ancho
exterior tal como se muestra. Fig. 4
2. Centre cuidadosamente el soporte de
montaje directamente sobre la
ubicación de la campana de la cocina.
3. Asegure la unidad de soporte al techo utilizando (2) tornillos de montaje de
4,8 x 38 mm y soportes de muro de mampostería sin mortero. Asegúrese de
que el soporte está apretado contra el muro contiguo y centrado sobre la
campana.
SOPORTE DE
MONTAJE DE
LA SALIDA
DE HUMOS
9-13/16”
(249.8mm)
FIG. 4
TORNILLOS DE
MONTAJE DE
CABEZA PLANA
DE 3.9x5.7mm
