Connexion des câbles
Note
• Vérifiez que le moniteur et le PC sont hors tension.
• Lors du remplacement du moniteur actuel par un moniteur CG232W, veillez à modifier la résolution
et la fréquence verticale du PC conformément aux réglages du CG232W indiqués dans le tableau des
résolutions (verso de la couverture) avant de connecter le PC.
Remarque
• Pour connecter deux PC au moniteur, consultez le Manuel d’utilisateur inclus sur le CD-ROM.
1

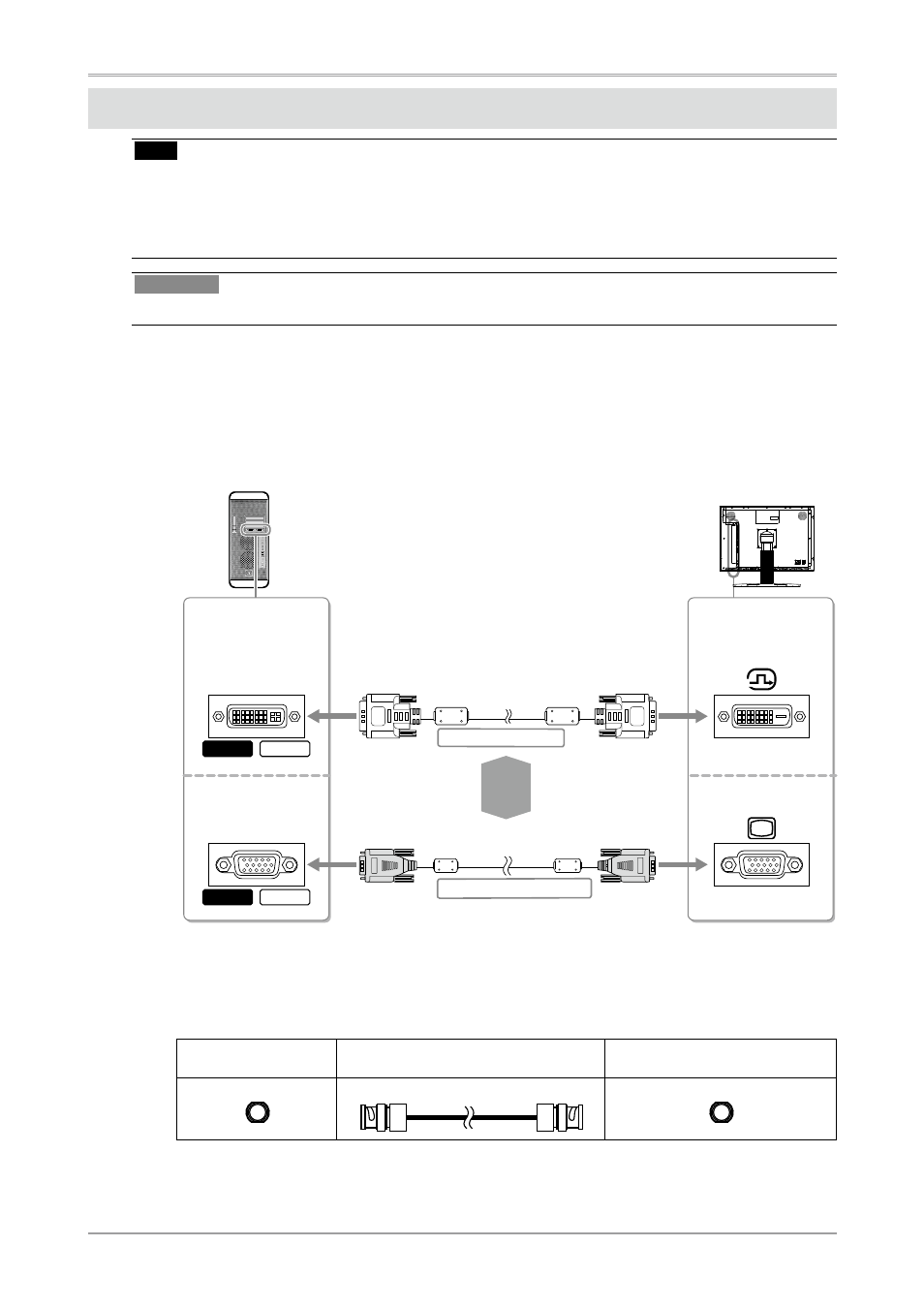

Connectez le moniteur au PC à l’aide d’un câble de signal correspondant aux
connecteurs. (DVI-D/D-SUB)
Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le
couplage.
Macintosh Windows
Macintosh Windows
Câble de signal FD-C39 (fourni)
Câble de signal MD-C87 (fourni)
Digital connection
Connexion analogique
ou
Connecteurs
du moniteur
Connecteur DVI-D
Connecteur D-Sub
mini à 15 broches
Connecteurs
de l’ordinateur
Connecteur DVI
Connecteur D-Sub
mini à 15 broches
2
Pour utiliser le signal d´entrée SDI, connectez le câble BNC au connecteur de
signal d´entrée SDI et au PC, ou tout autre équipement d´édition vidéo.
Le câble BNC n´est pas fourni avec ce produit. Vous devez l´acheter séparément.
Connecteurs du
moniteur
Câble Connector on a PC or other
video editing equipment
BNC Connecteur BNC Câble BNC Connecteur
