Kabel anschließen
Hinweis
• Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.
• Um einen bereits vorhandenen Monitor durch einen Monitor des Typs CG232W zu ersetzen, stellen
Sie die PC-Einstellungen für Auflösung und vertikale Bildwiederholfrequenz auf die für CG232W-
Monitore verfügbaren Werte ein. Diese entnehmen Sie bitte der Auflösungstabelle (Rückseite der ersten
Seite), bevor Sie den Monitor anschließen.
Hinweis
• Lesen Sie im Benutzerhandbuch auf der CD-ROM nach, wenn Sie zwei PCs an den Monitor
anschließen möchten.
1

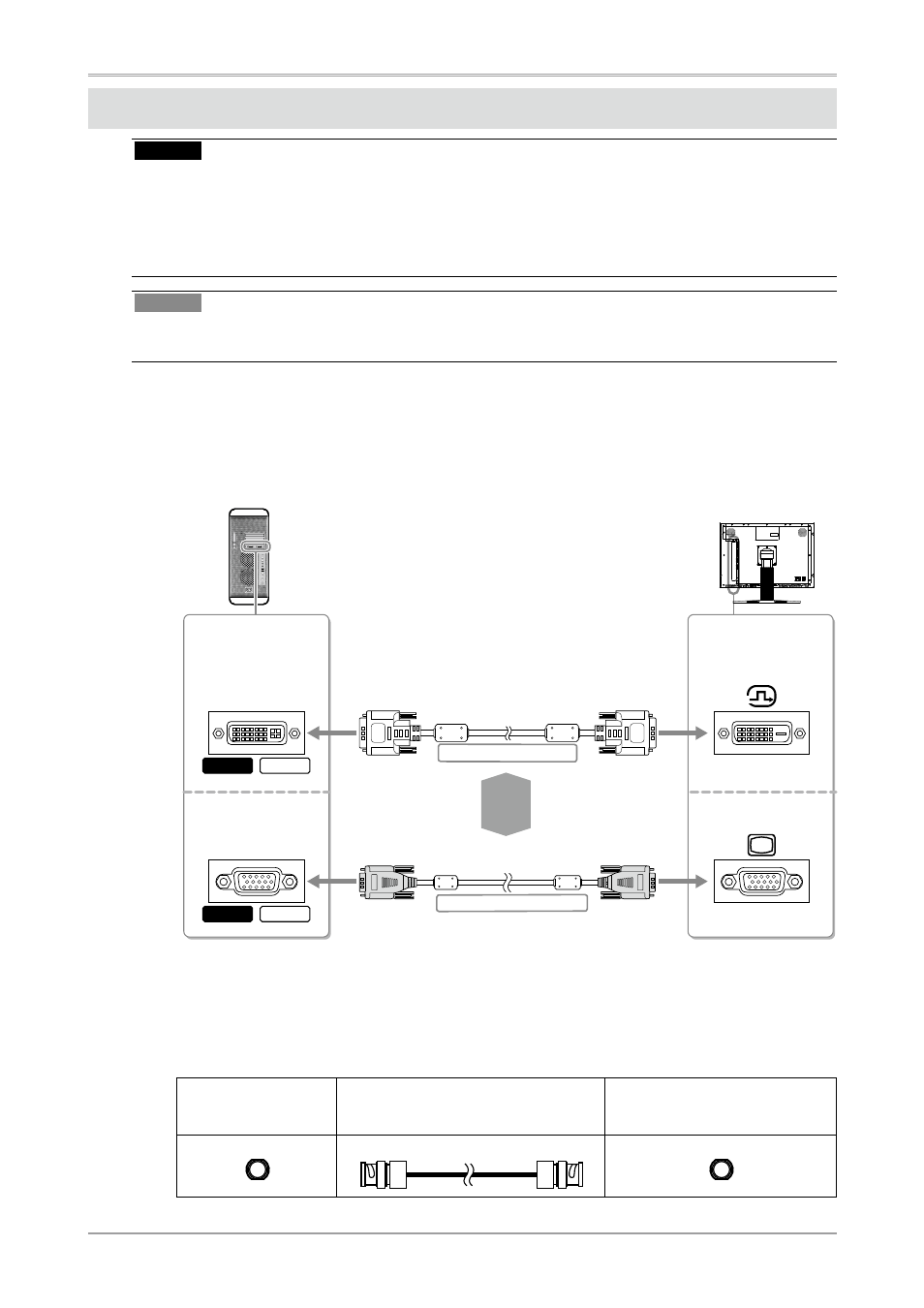

Verbinden Sie Monitor und PC mithilfe eines passenden Signalkabels. (DVI-D/
D-SUB)
Ziehen Sie nach dem Anschließen der Kabel die Schrauben der Verbinder an, um ein
versehentliches Ausstecken zu verhindern.
Macintosh Windows
Macintosh Windows
Signalkabel FD-C39 (mitgeliefert)
Signalkabel MD-C87 (mitgeliefert)
Digitale Verbindung
Analoge Verbindung
oder
Anschlüsse
am Monitor
DVI-D-Anschluss
15-poliger Mini-
D-Sub-Anschluss
Anschlüsse
am PC
DVI-Anschluss
15-poliger Mini-
D-Sub-Anschluss
2
Zur Verwendung des SDI-Eingangssignals schließen Sie das BNC-Kabel
an den SDI-Eingangssignal-Anschluss und den PC bzw. ein anderes
Videobearbeitungsgerät an.
Das BNC-Kabel wird nicht mit diesem Produkt mitgeliefert. Bitte kaufen Sie es separat.
Anschlüsse am
Monitor
kabel Anschluss an einem
PC oder einem andere
Videobearbeitungsgerät.
BNC-Anschluss BNC-kabel BNC-Anschluss
