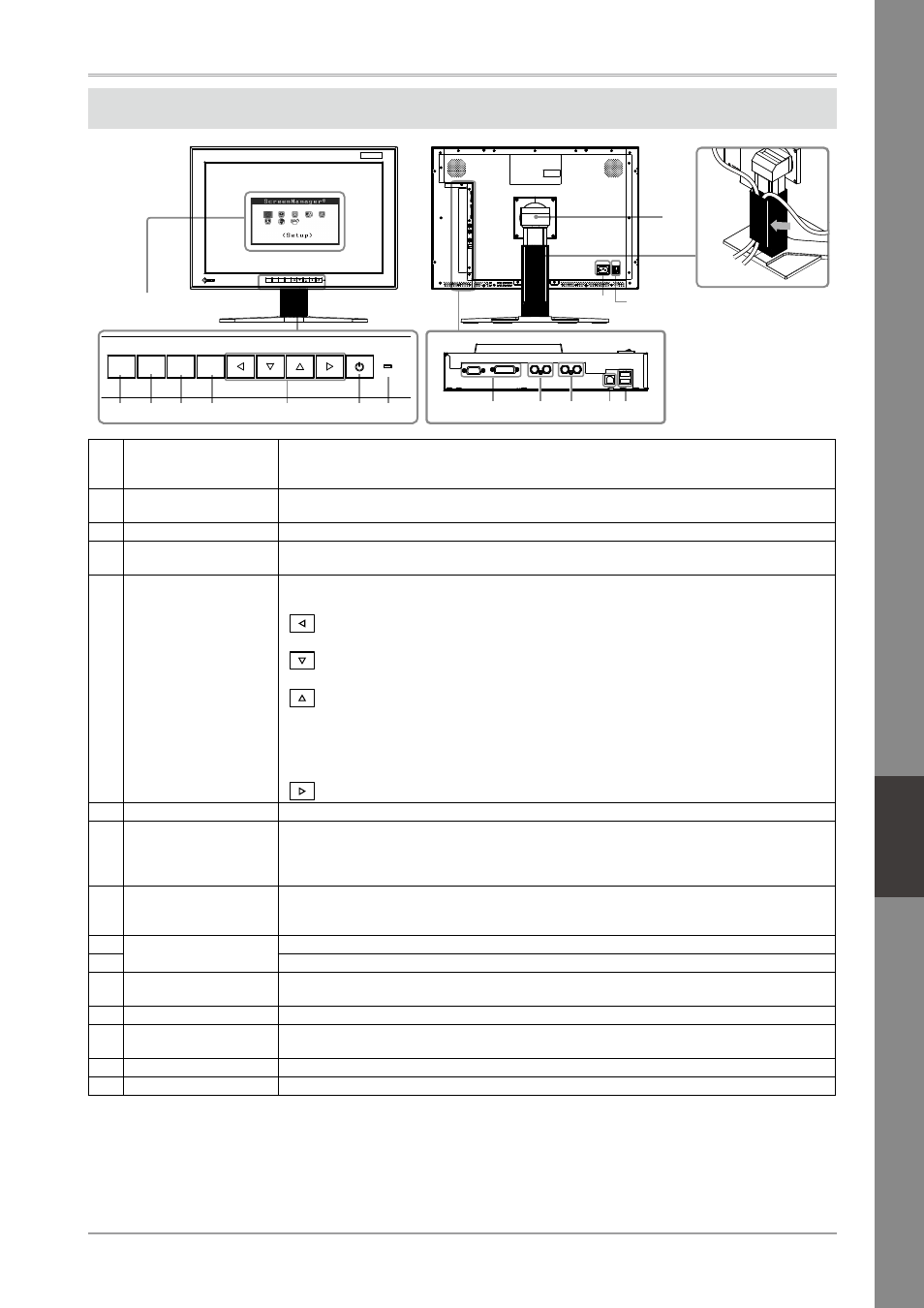

Commandes et fonctions
1 2 4 5 6 7 8 1112
13
15
14
3 9
DVI/ D-SUB SDI MODE ENTER
SCAN
TYPE SIGNAL
FORMAT SCREEN SIZE INFO
DVI/
D-SUB SDI MODE ENTER
SCAN
TYPE
SIGNAL
FORMAT
SCREEN
SIZE INFO
10
1 Touche de Sélection de
Signal d´Entrée
DVI/D-SUB
Sélectionne le signal d´entrée (DVI ou D-SUB) à afficher.
2 Touche de Sélection de
Signal d´Entrée SDI
Sélectionne le signal d´entrée SDI (SDI-1, SDI-2, SDI-Dual (A-B), ou SDI-Dual (B-A))..
3 Touche Mode Permet de changer le mode d’affichage.
4 Touche de validation Pour afficher le menu Ajustage, pour sélectionner un élément de l’écran de menu et
sauvegarder les valeurs ajustées.
5 Touches de commande
(Gauche, Bas, Haut,
Droite)
• Pour sélectionner un élément d’ajustage ou augmenter/diminuer les valeurs ajustées
pour des ajustages avancés à l’aide du menu Ajustage.
• : Sélectionne le type de balayage en utilisant le signal d´entrée SDI.
(Entrelacé -> Progressif -> PsF)
: Sélectionne le format du signal d´entrée SDI.
(YUV 4:2:2 -> YUV 4:4:4 -> RGB4:4:4)
: Sélectionne la taille de l´écran.
- En utilisant le signal d´entrée DVI/D-SUB (Normal -> Elargi)
- Lorsque le signal d´entrée SDI est NTSC ou PAL
(Dot by Dot -> 4:3 -> 16:9 -> Letter Box)
- Lorsque le signal d´entrée SDI est 720p (Dot by Dot -> Elargi)
: Affiche l´information sur le signal d´entrée
6 Touche d’alimentation Pour mettre sous/hors tension.
7 Voyant d’alimentation Pour indiquer l’état de fonctionnement du moniteur.
Bleu : En fonctionnement Orange : Economie d’énergie Eteint : Hors tension
Bleu clignotant (2 énergie): Lorsque le minuteur est défini dans ColorNavigator,
indique qu’un nouveau calibrage est nécessaire (en mode CAL).
8 Connecteur
d’alimentation
D-SUB /DVI
Gauche: Signal 1 (Connecteur D-Sub mini à 15 broches)
Droite: Signal 2 (Connecteur DVI-D)
9 Connecteurs de signal
d´entrée/sortie SDI
Gauche : Connecteur Entrée BNC (SDI-2) / Droite : Connecteur Sortie BNC (SDI-2)
10 Gauche : Connecteur Entrée BNC (SDI-1) / Droite : Connecteur Sortie BNC (SDI-1)
11 Port USB (amont) Permet de raccorder un câble USB lors de l’utilisation du logiciel nécessitant une
connexion USB ou lors de l’utilisation de la fonction de concentrateur USB.
12 Port USB (aval) Permet de raccorder un périphérique USB.
13 Connecteur
d’alimentation
Permet de connecter le cordon d’alimentation.
14 Pied Utilisé pour ajuster la hauteur et l’angle de l’écran du moniteur.
15 Enveloppe de câbles Protège les câbles du moniteur
* ScreenManager ® ist un alias choisi par EIZO pour le menu Ajustage. (Consultez le manuel d’utilisation sur le CD-ROM si vous dé-
sirez de plus amples détails sur l’utilisation de ScreenManager.)
Menu Ajustage
(ScreenManager
® *)
Touche d’alimentation principale
