Conexión mediante una salida digital, Conexión 02 – Pioneer VRD1160-A User Manual
Page 88
Conexión
02
14
Sp
2
Conecte las tomas analógicas AUDIO
OUT L/R y VIDEO OUTPUT de este
reproductor a las entradas audio y vídeo
de su receptor AV.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV
AV receiver
AUDIO/
VIDEO INPUT

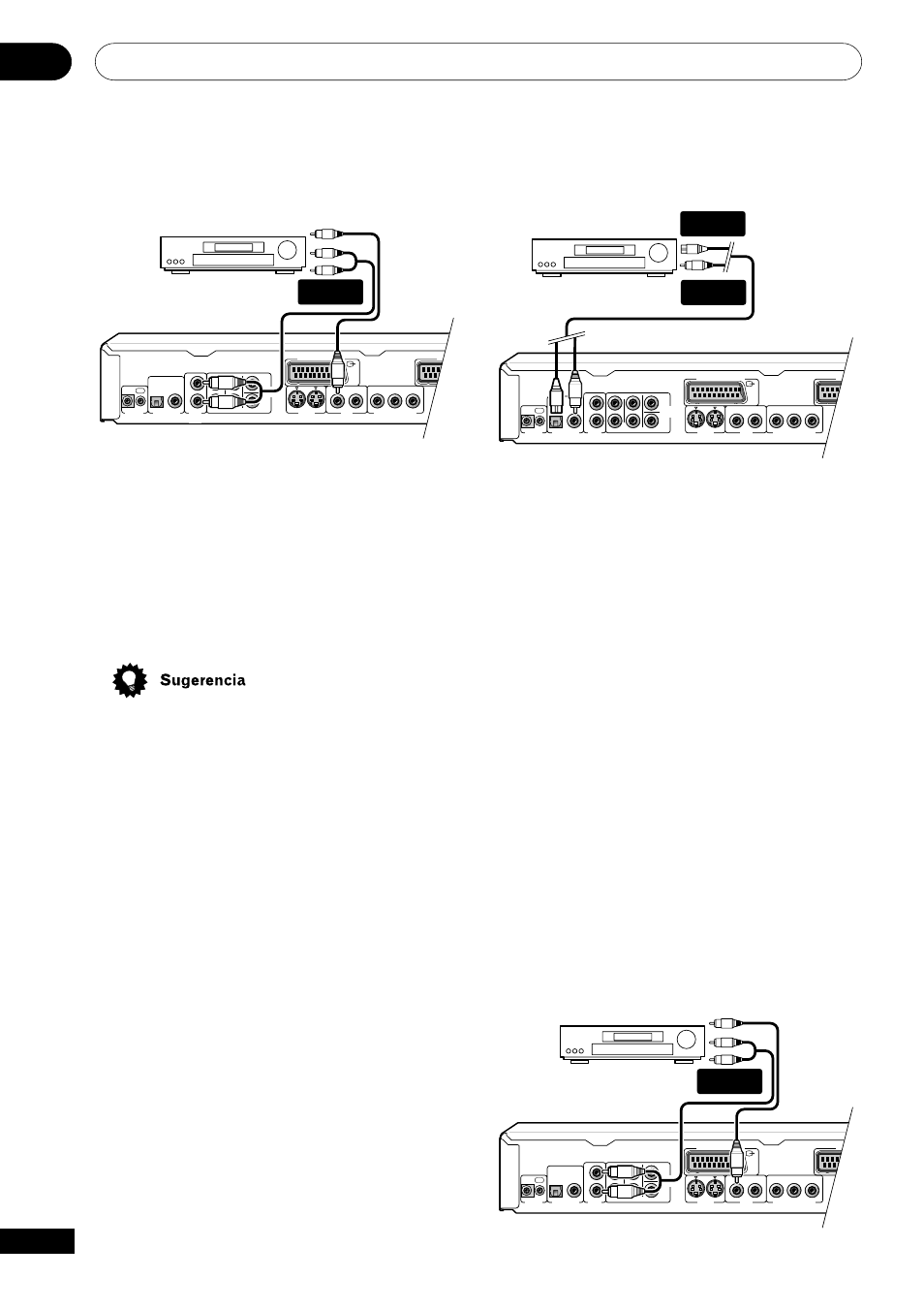

El diagrama muestra las conexiones de vídeo
estándar, pero puede también utilizar las
conexiones S-Video o por componentes, si
están disponibles.
3
Conecte la salida de vídeo del
receptor AV a una entrada de vídeo de su
TV.
• Generalmente, al realizar las conexiones
debe emplear el mismo tipo de cable de
vídeo entre su reproductor de DVD y
receptor AV que entre su receptor AV y
la televisión.
Conexión mediante una salida
digital
También puede conectar este reproductor a
su receptor AV utilizando una de las salidas
digitales. Hay tomas digitales tanto ópticas
como coaxiales; emplee la que sea más
conveniente.
También le recomendamos que conecte este
reproductor a su receptor AV utilizando una
conexión analógica estéreo.
1
Conecte una de las tomas DIGITAL
OUT de este reproductor a una entrada
digital de su receptor AV.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV
Receptor AV
DIGITAL IN
OPTICAL
DIGITAL IN
COAXIAL
Esto le permitirá escuchar el sonido
envolvente multicanal.
Para realizar una conexión óptica, utilice el
cable óptico (no suministrado) para conectar
la toma
OPTICAL DIGITAL OUT a una
entrada óptica en su receptor AV.
• Al insertar la clavija, el obturador de
protección se abrirá y oirá el chasquido
cuando la clavija esté totalmente
insertada. No fuerce la clavija; esto
podría dañar el obturador, el cable o el
reproductor.
Para realizar una conexión coaxial, utilice un
cable coaxial (similar al cable de vídeo
suministrado) para conectar la toma
COAXIAL DIGITAL OUT a una entrada
coaxial en su receptor AV.
2
Conecte las tomas analógicas AUDIO
OUT L/R y VIDEO OUTPUT de este
reproductor a las tomas analógicas de
audio y vídeo en su receptor AV.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV
Receptor AV
AUDIO/
VIDEO INPUT
