Conexión 02
13
Sp
Español
Nota
• Los cables euroconector están
disponibles en varias configuraciones.
Asegúrese de que el suyo pueda
funcionar correctamente con este
reproductor y su aparato de TV o
monitor. Vaya a la
página 74 para ver el
diagrama de distribución de las patillas.

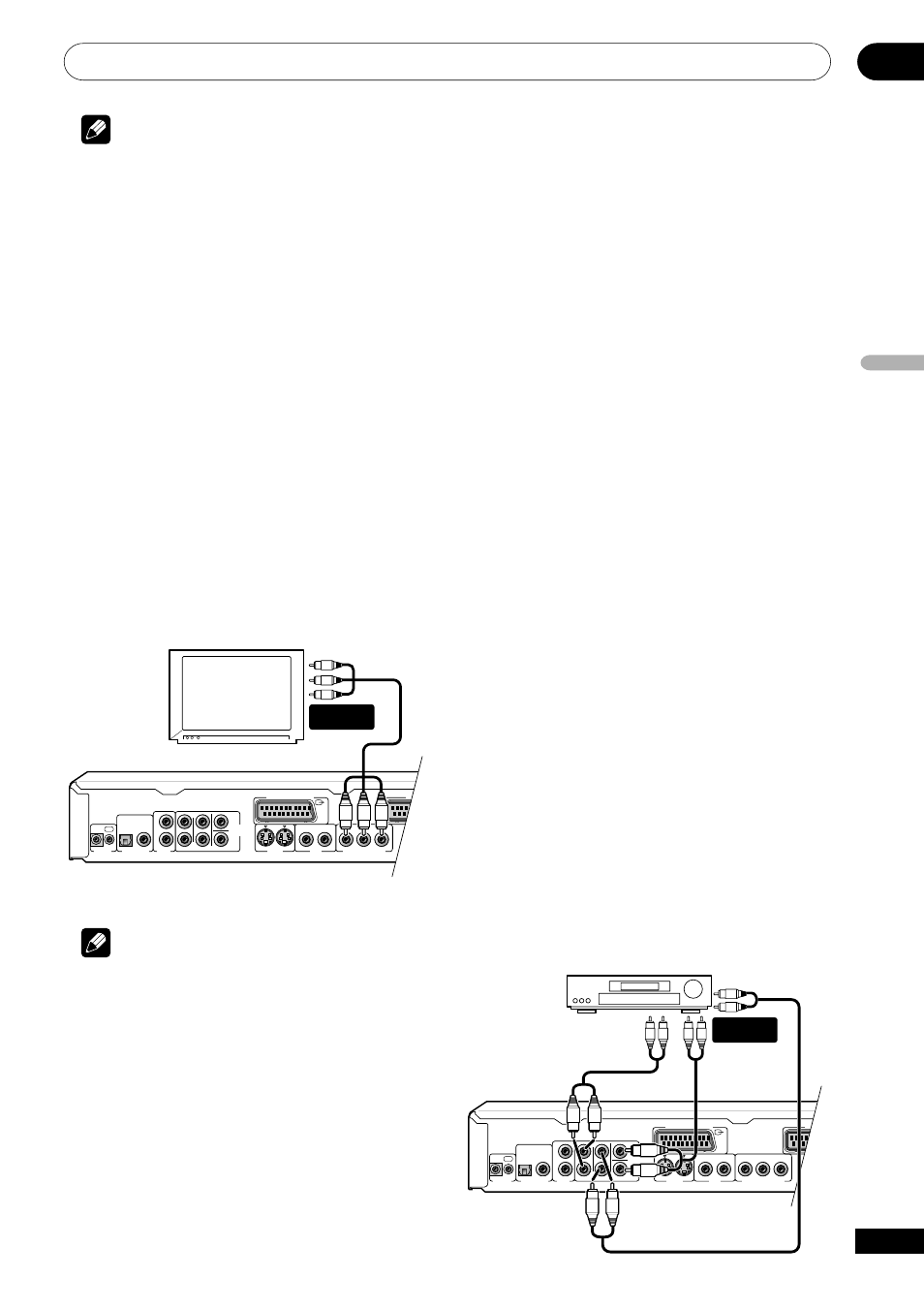

Conexión mediante la salida de
vídeo por componentes
Puede utilizar las salida de vídeo por
componentes en lugar de la salida de vídeo
estándar para conectar este reproductor a
su TV (u otros aparatos).
1 Utilice un cable de vídeo por
componentes (no suministrado) para
conectar COMPONENT VIDEO OUT a una
entrada de vídeo por componentes en su
TV, monitor o receptor AV.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER SURROUND FRONT S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P B P R Y 1 1 2 2
AV CONNECTOR 1 (RGB)-TV AV
Televisor
COMPONENT
VIDEO IN
Nota
• Cuando el conector AV está ajustado a
la salida de vídeo RGB, la salida de
vídeo por componentes está
desactivada. Si quiere utilizar la salida
de vídeo por componentes, ajuste el
conector AV a Video o S-video.
Conexión para el sonido
envolvente (surround) multicanal
Puede conectar este reproductor a un
receptor AV utilizando las salidas analógicas
multicanal o alguna de las salidas digitales.
Además de estas conexiones, también
debería conectar las 2 salidas analógicas
canal para que haya compatibilidad con
todos los discos.
Probablemente, también querrá conectar
una salida de vídeo a su receptor AV.
También puede utilizar cualquiera de las
salidas de vídeo disponibles en este
reproductor (la ilustración muestra una
conexión [vídeo compuesto] estándar).
Conexión mediante las salidas
analógicas multicanal
Si su receptor AV tiene entradas analógicas
de 5.1 canales, recomendamos que conecte
este reproductor utilizando las salidas
analógicas multicanal. Al hacer esto se
asegura que podrá reproducir todo tipo de
discos, incluidos los del tipo Dolby Digital y
DTS DVD-Video, así como con discos DVD-
Audio de alta frecuencia de muestreo
multicanal y discos SACD.
1 Conecte las salidas MULTICHANNEL
AUDIO de este reproductor a las entradas
de audio multicanal de su receptor AV.
Resulta conveniente utilizar tres cables de
audio estéreo; uno para el
FRONT (frontal),
uno para el SURROUND (sonido envolvente)
y uno para los canales CENTER (central) y
SUBWOOFER.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER SURROUND FRONT S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P B P R Y 1 1 2 2
AV CONNECTOR 1 (RGB)-TV AV
AV receiver MULTI-
CH. INPUTS
