FUSE [25A]
SPEAKER OUTPUT
P.CON RIGHT LEFT
BRIDGED GND
POWER IN
BATT.
FUSE [25A]
SPEAKER OUTPUT
P.CON RIGHT LEFT
BRIDGED GND
POWER IN
BATT.
FUSE [25A]
SPEAKER OUTPUT
P.CON RIGHT LEFT
BRIDGED GND
POWER IN
BATT.

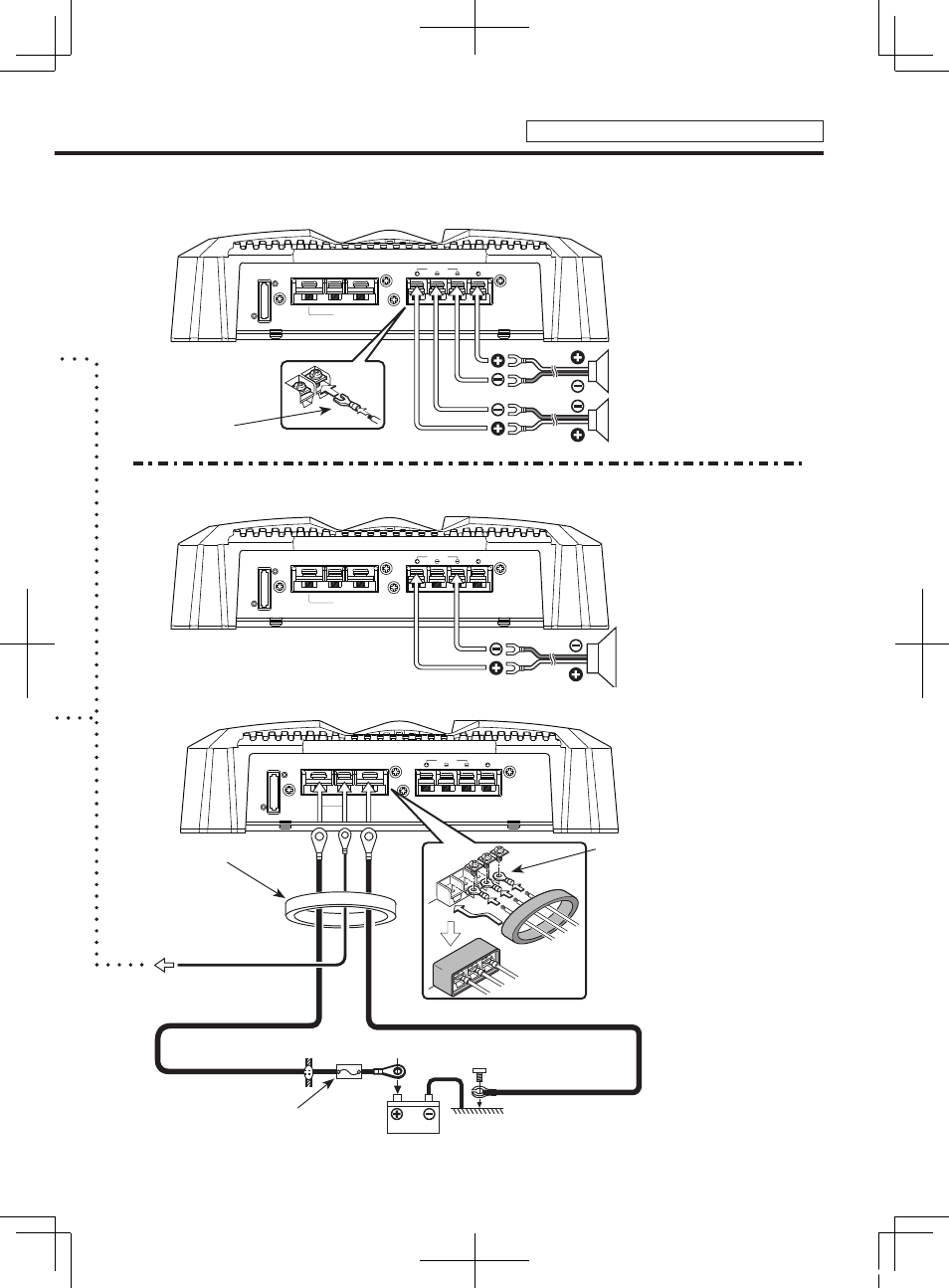

■ Conexión del cable de los altavoces
Terminal de
cable*
(Conexiones estereofónicas)
Altavoz
izquierdo
Altavoz
derecho
(Conexiones en puente)
Altavoz (Puenteada)
Batería
Cable de masa* Cable de la batería*
Fusible de protección*
Terminal de cable*
■ Conexión del cable de alimentación
* pieza de venta en el comercio especializado
Cubierta de terminales
Cable de control de
potencia*
