Français
19
FUSE [25A]
SPEAKER OUTPUT
P.CON RIGHT LEFT
BRIDGED GND
POWER IN
BATT.
FUSE [25A]
SPEAKER OUTPUT
P.CON RIGHT LEFT
BRIDGED GND
POWER IN
BATT.
FUSE [25A]
SPEAKER OUTPUT
P.CON RIGHT LEFT
BRIDGED GND
POWER IN
BATT.

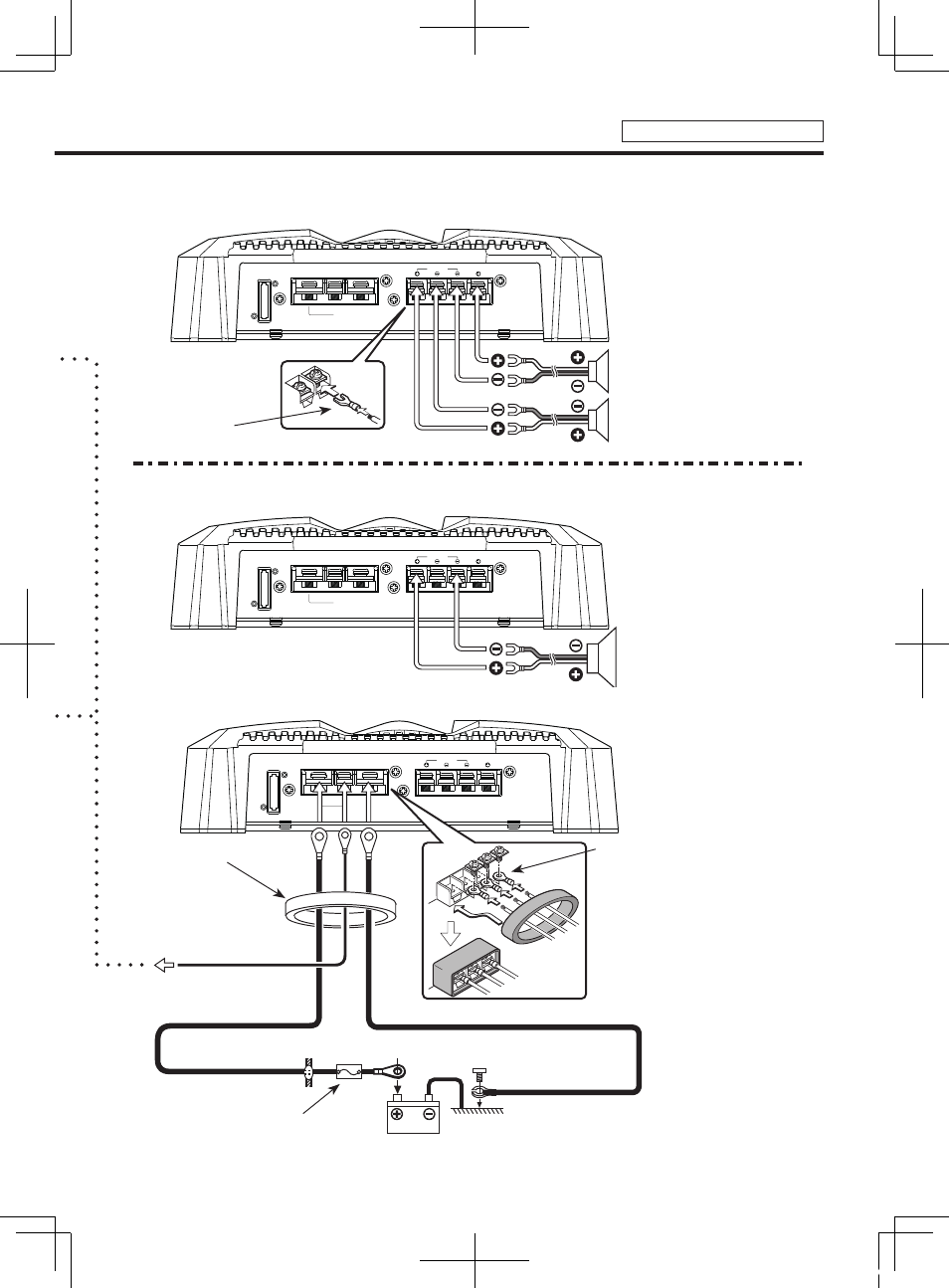

■ Connexion des câbles d’haut-parleur
Cosse pour
câble*
(Connexions stéréo)
Haut-parleur
gauche
Haut-parleur
droit
(Connexions en pont)
Haut-parleur (Pont)
Batterie
Câble de masse* Câble de la batterie*
Fusible de protection*
Cosse pour câble*
■ Connexion du câble d’alimentation
* disponible dans le commerce
Cache de bornier
Câble de commande
de l’alimentation*
