86 Suomi

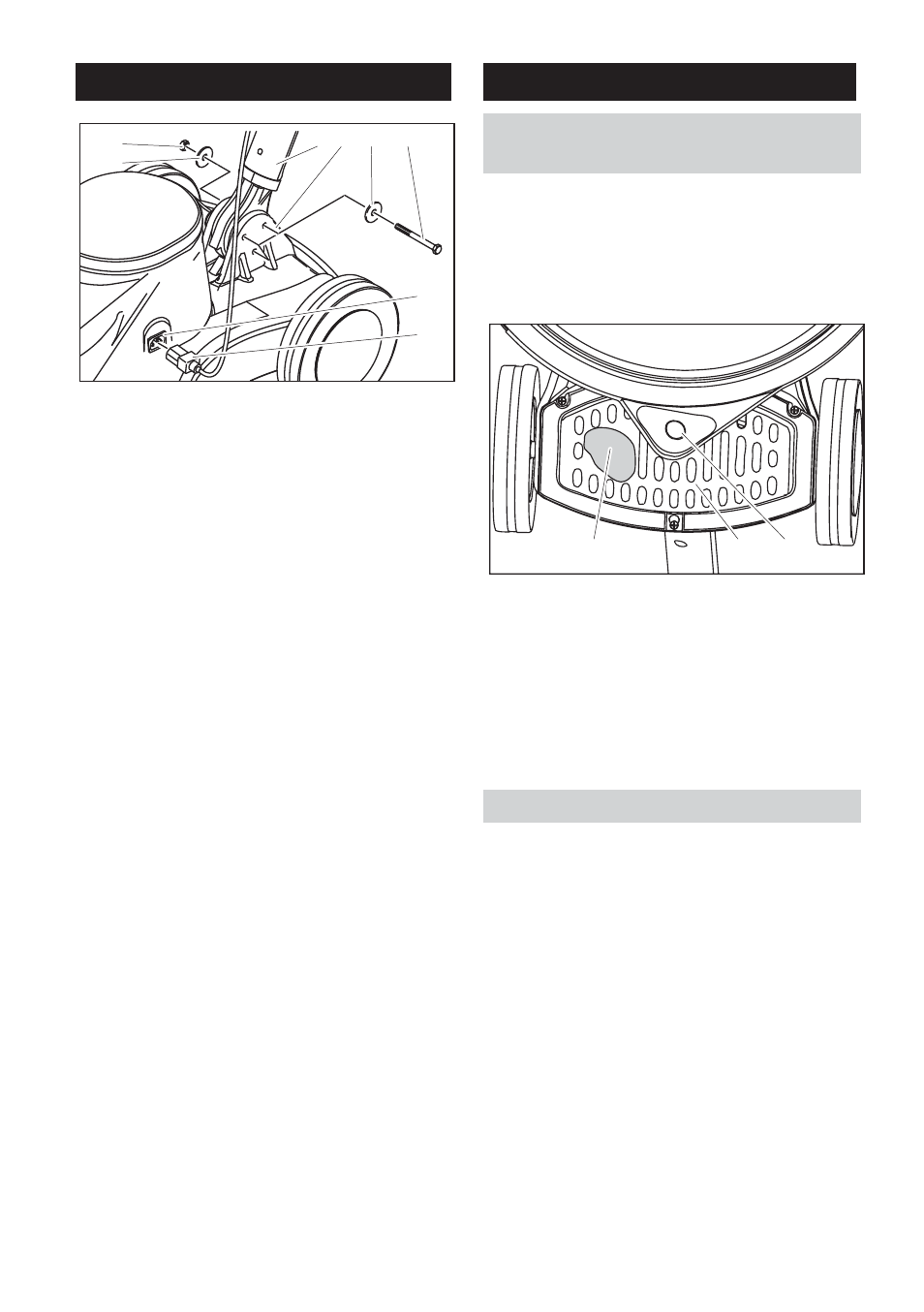

1 Mutteri
2 Levy
3 Kahva
4 Laitteen alaosa
5 Kuusiokantaruuvi
6 Ohjausjohdon pistorasia
7 Ohjausjohdon pistoke
Î Pura laite pakkauksesta.
Î Poista nippuside kahvan alapäästä.
Ohje
Huomioi, että hammaspyörö ei putoa ulos
aukosta.
Î Pidä kahvaa pystysuorassa, kaapeli-
koukku takana, laitteen alaosan yläpuo-
lella.
Î Pistä kahvan alapää laitteen alaosan
kiinnityslevyjen väliin.
Î Aseta reiät kohdakkain.
Î Yhdistä kahva ja laitteen alaosa mukana
olevilla 3 ruuvilla, 6 aluslevyllä ja 3 mut-
terilla kuten yllä olevassa kuvassa on
esitetty.
Î Kiristä ruuvit mukana olevilla kiintoavai-
milla.
Î Pistä ohjausjohdon pistoke ohjausjoh-
don pistorasiaan.
Î Vedä virtapistoke irti pistorasiasta.
Î Vedä kallistuksensäätövivusta ja käännä
ohjaustanko pystysuoraan asentoon
Î Kippaa laite taaksepäin ja jätä ohjaus-
tangon varaan.
1 Suodatinpussi
2 Peitekansi
3 Alipainehelman liitäntäkaulus
Î Työnnä peitettä alas/taakse ja poista se.
Î Laita suodatinpussi laitteen sisään ja
pistä se alipainehelman liitinkaulukseen.
Î Asenna suojus paikalleen.
ṇ
Varo
Vaurioitumisvaara!
Älä säilytä laitetta kiillotuslaikan ollessa pai-
kallaan. Poista kiillotuslaikka joka käytön jäl-
keen.
Î Vedä virtapistoke irti pistorasiasta.
Î Vedä kallistuksensäätövivusta ja käännä
ohjaustanko pystysuoraan asentoon
Î Kippaa laite taaksepäin ja jätä ohjaus-
tangon varaan.
Asennus
1
2
3 4 2 5
6
7
Ennen käyttöönottoa
Suodatinpussin asettaminen paikal-
leen
Kiillotuskankaan asettaminen
1 2 3
