118 Magyar

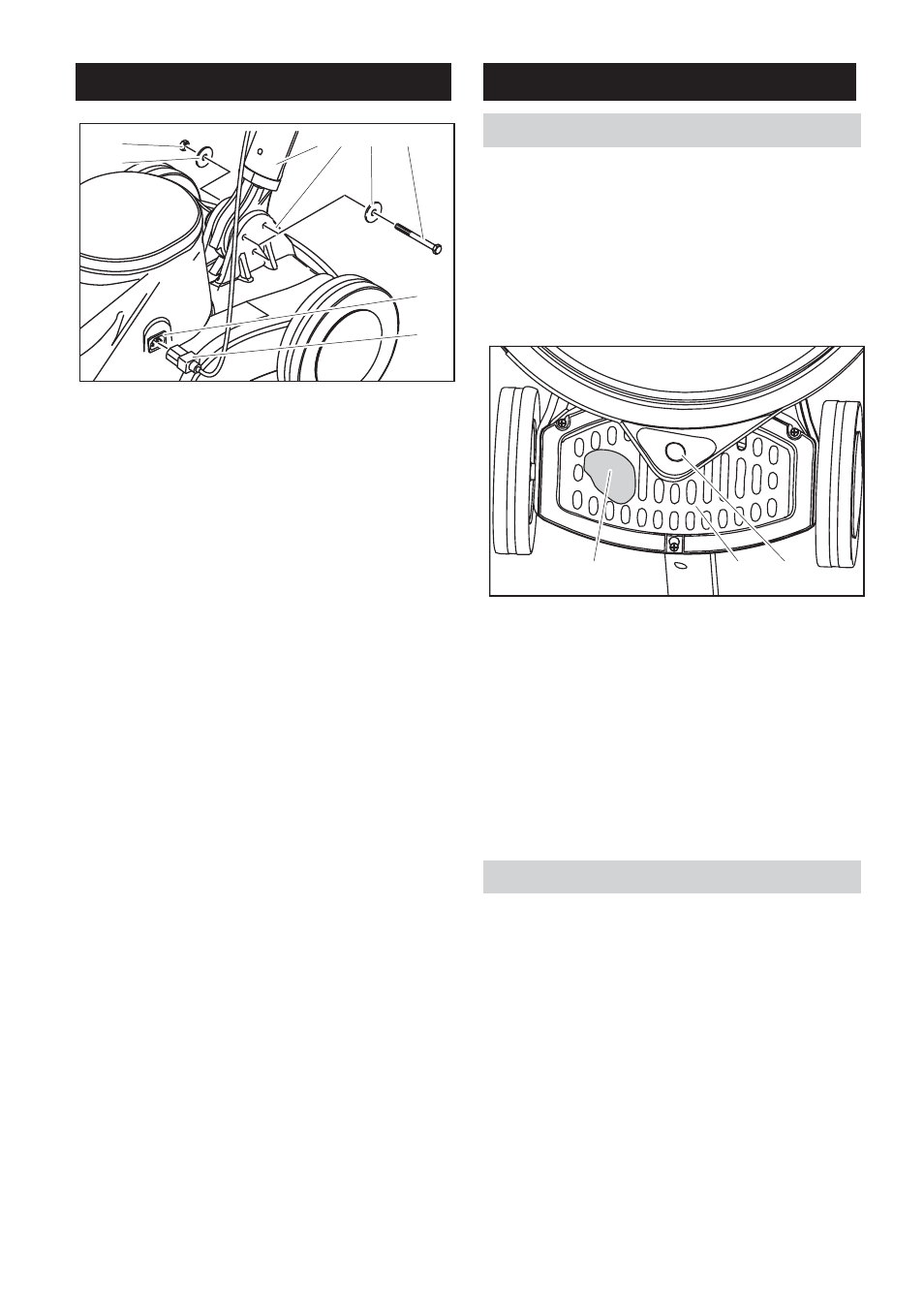

1 Anya
2 Alátét
3 Markolat
4 Készülék alsó része
5 HatlapfejĦ csavar
6 VezérlĘ vezeték persely
7 VezérlĘ vezeték dugója
Î Csomagolja ki a készüléket.
Î Távolítsa el a kábelkötözĘt a markolat
alsó végérĘl.
Tudnivaló
Ügyeljen arra, hogy a fogaskerék ne essen
ki a nyílásból.
Î Tartsa a markolatot függĘlegesen és a
kábel kampóval hátrafelé a készülék
alsó része fölött.
Î A markolat alsó részét helyezze be a
készülék alsó része közötti szorítófülek
közé.
Î A furatokat megigazítani.
Î A markolatot és a készülék alsó részét a
mellékelt 3 csavarral, 6 alátéttel és 3
anyával az ábrán látható módon kösse
össze.
Î A csavarokat a mellékelt villáskulccsal
húzza meg.
Î A vezérlĘ vezeték dugóját dugja be a
vezérlĘ vezeték perselyébe.
Î Húzza ki a hálózati csatlakozót az
aljzatból.
Î Húzza meg a dĘlésszög elállítás karját
és a markolatot vigye függĘleges
állásba.
Î A készüléket döntse hátra dönteni és
fektesse a markolatra.
1 Porzsák
2 Burkolat
3 Nyomáshiány palást csatlakozó
támasztéka
Î A burkolatot lefelé/hátra tolni és levenni.
Î A porzsákot a készülékbe helyezni és a
nyomáshiány palást csatlakozó
támasztékára húzni.
Î Helyezze vissza a fedelet.
ṇ
Vigyázat
Rongálódásveszély!
A készüléket ne tárolja behelyezett
párnával. A párnát minden használat után
vegye le.
Î Húzza ki a hálózati csatlakozót az
aljzatból.
Î Húzza meg a dĘlésszög elállítás karját
és a markolatot vigye függĘleges
állásba.
Î A készüléket döntse hátra dönteni és
fektesse a markolatra.
Összeszerelés
1
2
3 4 2 5
6
7
Üzembevétel elĘtt
SzĦrĘtasak betétele
Pad felszerelése
1 2 3
