22 Français

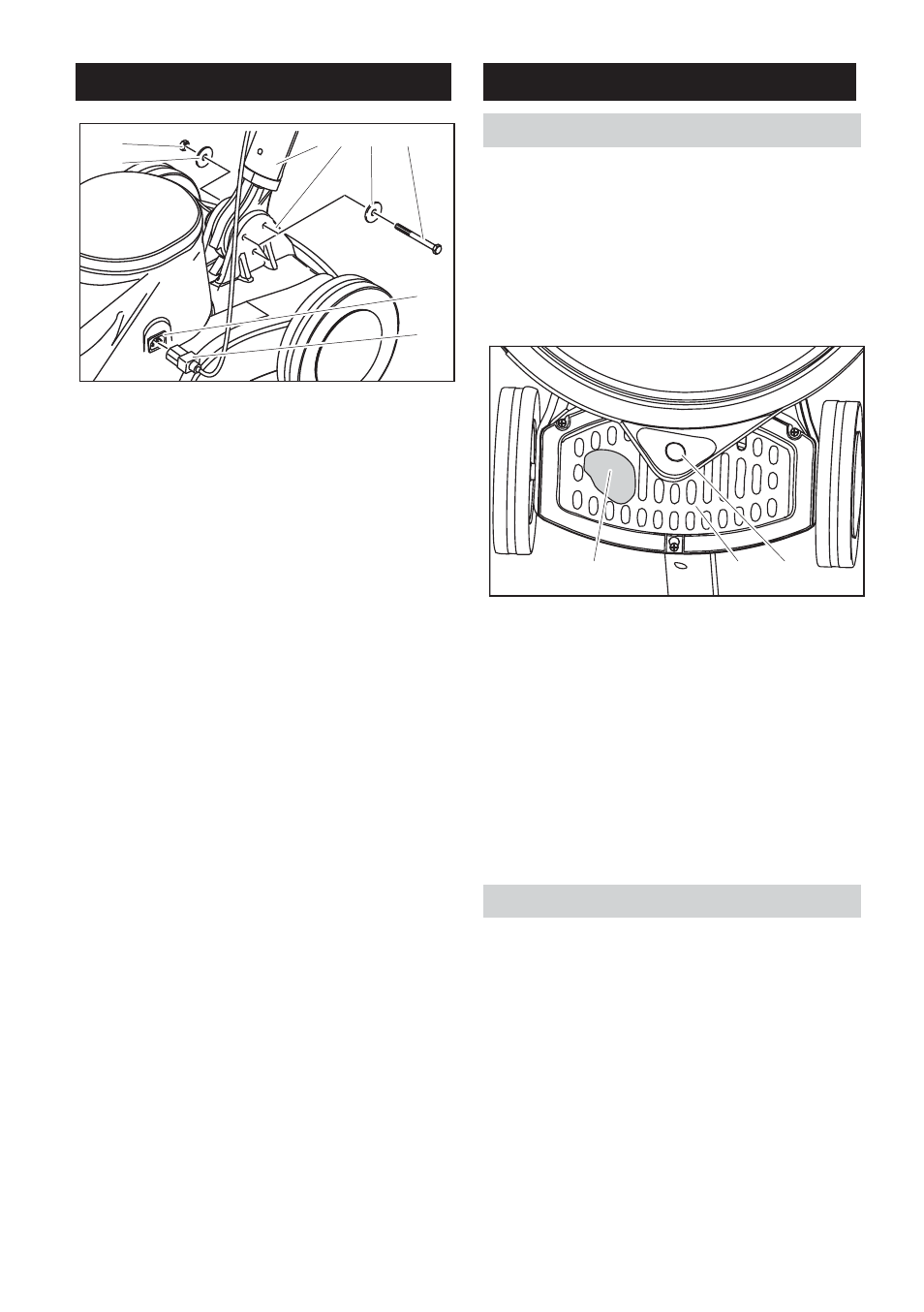

1 Ecrou
2 Disque
3 Poignée
4 Partie inférieure de l'appareil
5 Vis à six pans
6 Douille conduite de commande
7 Connecteur conduite de commande
Î Déballer l’appareil.
Î Retirer le serre-câble de la partie infé-
rieure de la poignée.
Remarque
Veiller que la roue dentée ne tombe pas par
l'ouverture.
Î Maintenir la poignée verticale et avec le
crochet de câble vers l'arrière au-dessus
de la partie inférieure de l'appareil.
Î Mettre en place l'extrémité inférieure de
la poignée entre les deux éclisses de la
partie inférieure de l'appareil.
Î Aligner les alésages.
Î Connecter la poignée et la partie infé-
rieure de l'appareil avec les 3 vis, 6 ron-
delles et 3 écrous joints comme présenté
dans l'illustration ci-dessus.
Î Serrer les vis avec les clés à fourche
jointes.
Î Enficher le connecteur de la conduite de
commande dans la douille de conduite
de commande.
Î Retirer la fiche secteur de la prise de
courant.
Î Tirer le levier Réglage d'inclinaison et
positionner la poignée en position verti-
cale.
Î Verser l'appareil en arrière et poser le
sur la poignée.
1 Sac
2 Capot
3 Embouts de raccordement tablier de dé-
pression
Î Pousser le recouvrement vers le bas/l'ar-
rière et le retirer.
Î Mettre le sac filtrant en place dans l'ap-
pareil et l'enficher sur les embouts de
raccordement du tablier de dépression.
Î Fixer le capot.
ṇ
Attention
Risque d'endommagement!
Ne pas garder l'appareil avec le pad monté.
Enlever après chaque utilisation le pad.
Î Retirer la fiche secteur de la prise de
courant.
Î Tirer le levier Réglage d'inclinaison et
positionner la poignée en position verti-
cale.
Î Verser l'appareil en arrière et poser le
sur la poignée.
Montage
1
2
3 4 2 5
6
7
Avant la mise en service
mise en place du sachet filtre
Fixer le pad
1 2 3
