54 Português

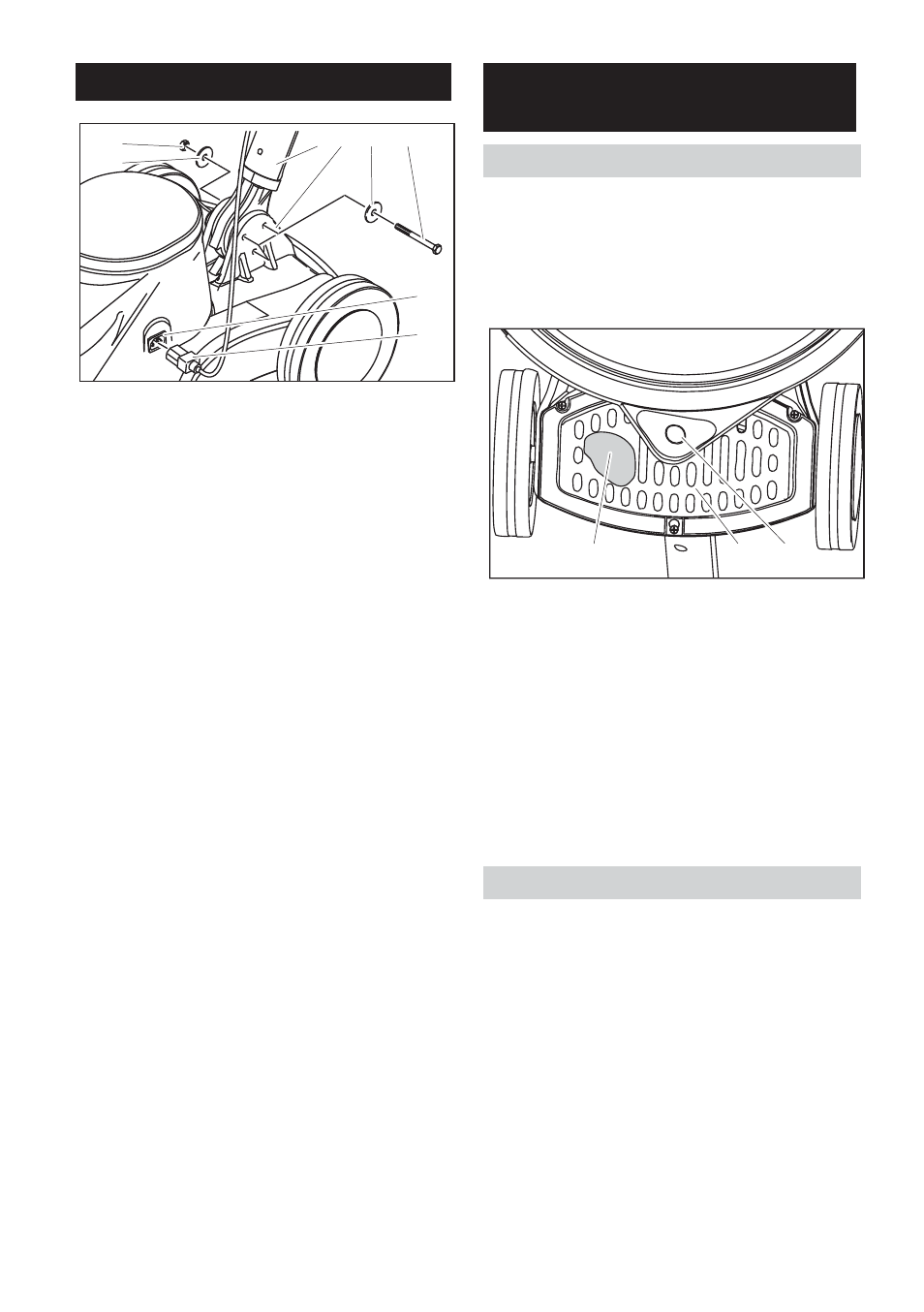

1 Porca
2 Anilha
3 Punho
4 Face inferior do aparelho
5 Parafuso de cabeça sextavada
6 Tomada do cabo de comando
7 Ficha do cabo de comando
Î Desembalar o aparelho.
Î Retirar o agrupador de cabos da extre-
midade inferior do manípulo.
Aviso
Ter em atenção que a roda dentada não
saia para fora da abertura.
Î Segurar o manípulo na vertical e com o
gancho do cabo para trás sobre a parte
inferior do aparelho.
Î Inserir a parte inferior do manípulo entre
as duas talas da parte inferior do apare-
lho.
Î Alinhar o furo.
Î Unir o manípulo e a parte inferior do apa-
relho, conforme ilustrado na imagem su-
perior, com os 3 parafusos, 6 anilhas e 3
porcas.
Î Apertar os parafusos com as chaves in-
cluídas no volume de fornecimento.
Î Inserir a ficha do cabo de comando na
tomada do cabo de comando.
Î Retirar a ficha de rede da tomada.
Î Puxar a alavanca do ajuste da inclinação
e colocar o manípulo na posição vertical.
Î Inclinar o aparelho para trás e pousá-lo
sobre o manípulo.
1 Saco do filtro
2 Cobertura
3 Bocal de conexão do avental de sub-
pressão
Î Empurrar a cobertura para trás/baixo e
retirar.
Î Inserir o saco de filtro no aparelho e en-
caixar no bocal de conexão do avental
de subpressão.
Î Colocar cobertura.
ṇ
Atenção
Perigo de danos!
Não armazenar o aparelho com o feltro (al-
mofada) inserido. Retirar o feltro após cada
utilização.
Î Retirar a ficha de rede da tomada.
Î Puxar a alavanca do ajuste da inclinação
e colocar o manípulo na posição vertical.
Î Inclinar o aparelho para trás e pousá-lo
sobre o manípulo.
Montagem
1
2
3 4 2 5
6
7
Antes de colocar em funcio-
namento
Inserir o saco de filtro
Colocar a almofada
1 2 3
