38 Nederlands

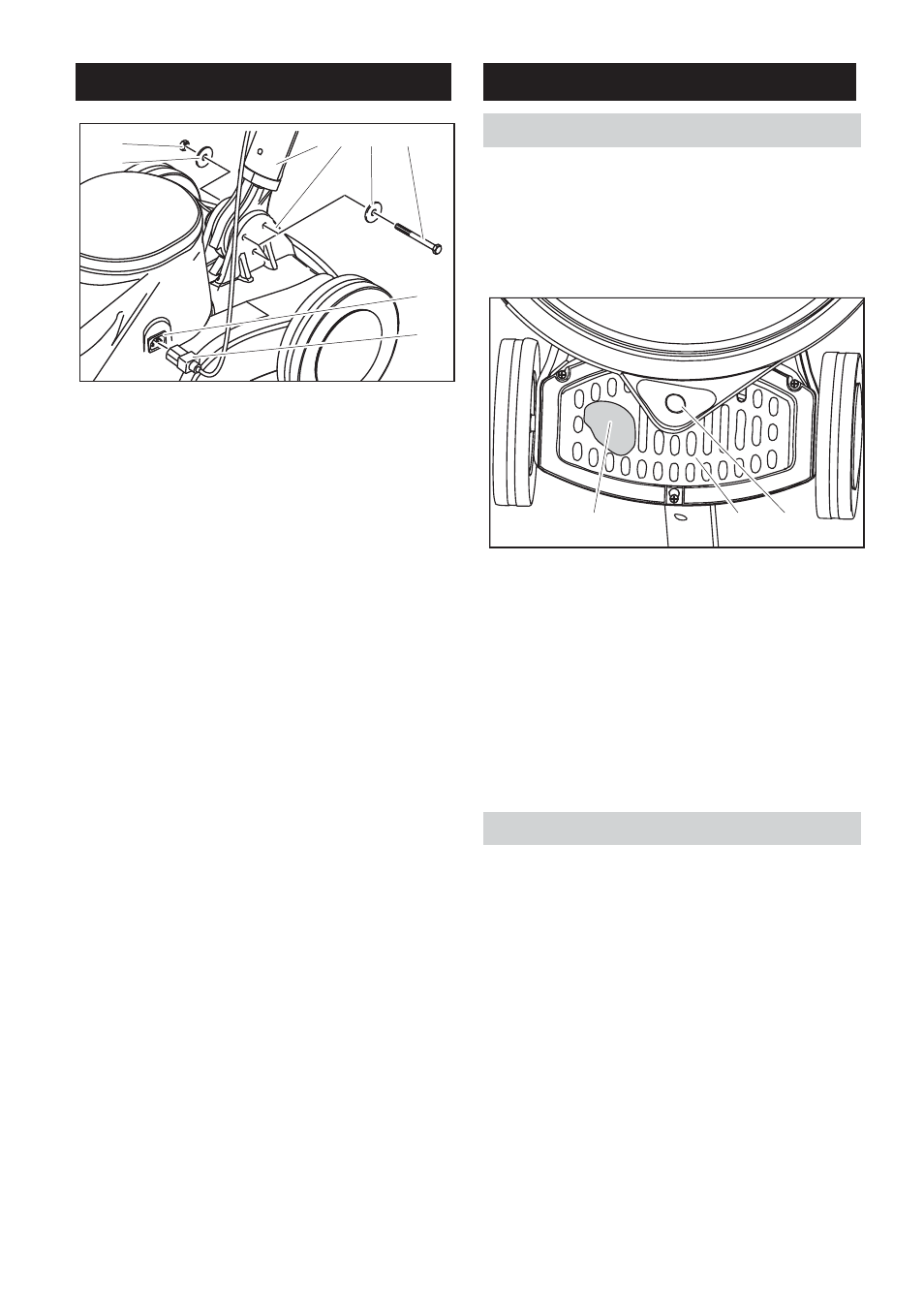

1 Moer
2 Schijf
3 Greep
4 Onderste gedeelte apparaat
5 Zeskantschroef
6 Bus stuurleiding
7 Stekker stuurleiding
Î Gerät auspacken.
Î Kabelverbinder van het onderste uitein-
de van de greep verwijderen.
Waarschuwing
Erop letten dat het tandwiel niet uit de ope-
ning valt.
Î Greep verticaal en met de kabelhaak
naar achteren boven het onderste ge-
deelte van het apparaat houden.
Î Onderste uiteinde van de greep tussen
beide kleppen van het onderste gedeelte
van het apparaat plaatsen.
Î Boorgaten uitrichten.
Î Greep en onderste gedeelte van het ap-
paraat met de bijgevoegde 3 schroeven,
6 ringen en 3 moeren verbinden zoals
weergegeven op afbeelding bovenaan.
Î Schroeven aanspannen met de bijge-
voegde gaffelsleutel.
Î Stekker van de stuurleiding in de bus van
de stuurleiding steken.
Î Trek de stekker uit het stopcontact.
Î Hendel hellingsverstelling aantrekken en
greep in de verticale positie brengen.
Î Apparaat naar achteren kantelen en op
de greep leggen.
1 Filterzak
2 Afdekking
3 Aansluitmof onderdrukring
Î Afdekking naar beneden / achteren
schuiven en wegnemen.
Î Filterzak in het apparaat plaatsen en op
de aansluitmof van de onderdrukring
steken.
Î Afdekking aanbrengen.
ṇ
Voorzichtig
Beschadigingsgevaar!
Apparaat niet opbergen met een ingebrach-
te pad. Pad na elk gebruik wegnemen.
Î Trek de stekker uit het stopcontact.
Î Hendel hellingsverstelling aantrekken en
greep in de verticale positie brengen.
Î Apparaat naar achteren kantelen en op
de greep leggen.
Montage
1
2
3 4 2 5
6
7
Voor de inbedrijfstelling
Filterzak plaatsen
Pad aanbrengen
1 2 3
