78 Svenska

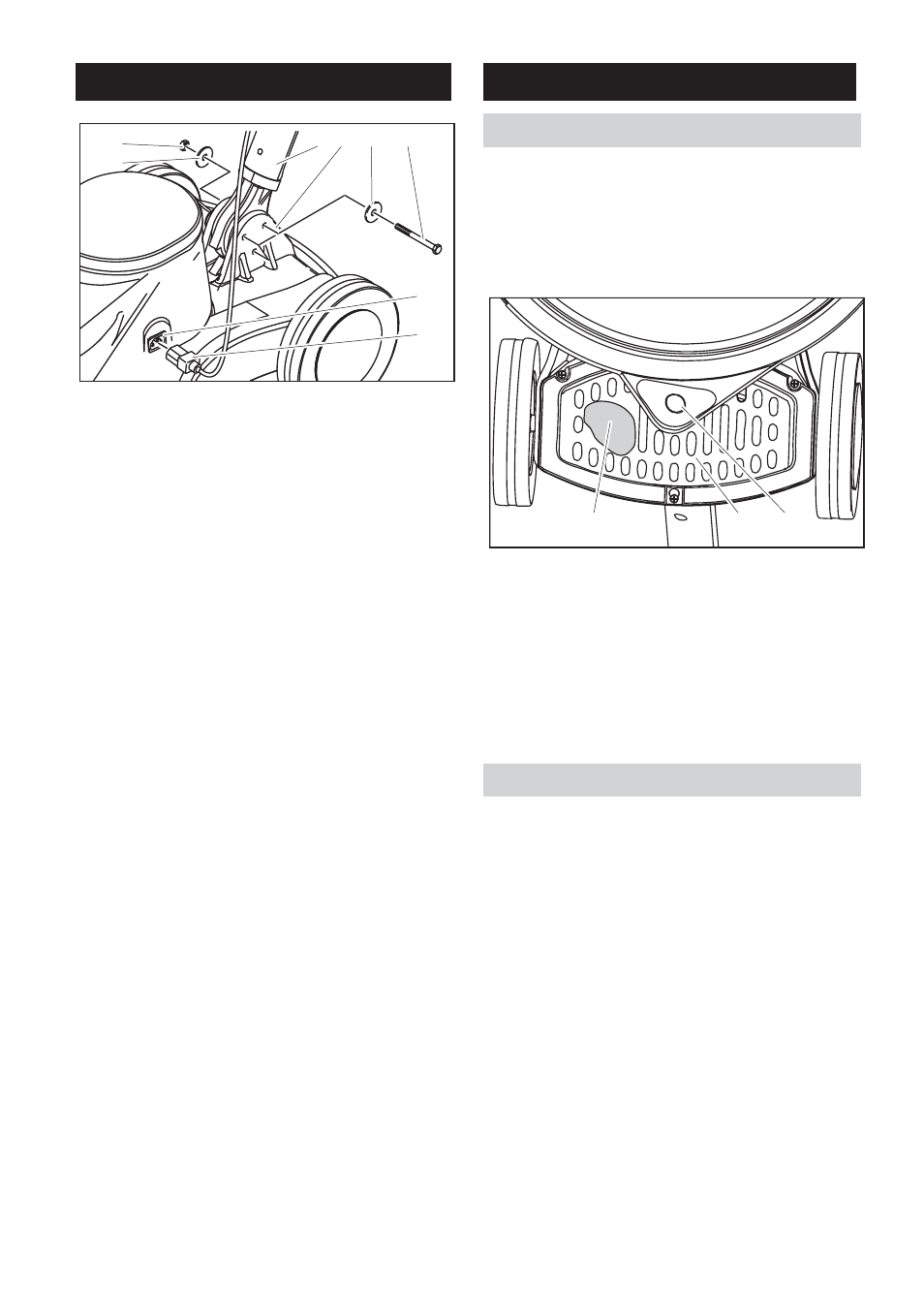

1 Mutter
2 Bricka
3 Handtag
4 Maskinunderdel
5 Sexkantsskruv
6 Uttag styrledning
7 Kontakt styrledning
Î Packa upp maskinen.
Î Tag bort kabelbindaren från underdelen
på handtaget.
Observera
Var noga med att inte kugghjulet faller ut ur
öppningen.
Î Håll handtaget lodrätt, och med sladd-
lindningshaken bakåt, över ma-
skinunderdelen.
Î Sätt in underdelen på handtaget mellan
de båda öglorna på maskinunderdelen.
Î Rikta in öppningar.
Î Skruva ihop handtag och maskinunder-
del med medföljande tre skruvar, sex
brickor och tre muttrar, så som visas på
bilden ovan.
Î Drag fast skruvarna med de medföljande
u-nycklarna.
Î Stick in styrledningskontakten i uttaget
styrledning.
Î Dra ut nätkontakten ur vägguttaget.
Î Drag i spaken för lutningsinställningen
och placera handtaget i lodrätt läge.
Î Vält aggregatet bakåt och lägg det mot
handtaget.
1 Filterpåse
2 Skydd
3 Anslutningsfäste vakuumskydd
Î Skjut kåpan neråt/bakåt och lyft av den.
Î Sätt i filterpåsen i maskinen och trä på
den på fästet till vakuumskyddet.
Î Sätt tillbaka skydd.
ṇ
Varning
Risk för skada!
Förvara inte aggregatet med monterad dy-
na. Tag bort dynan efter varje användning.
Î Dra ut nätkontakten ur vägguttaget.
Î Drag i spaken för lutningsinställningen
och placera handtaget i lodrätt läge.
Î Vält aggregatet bakåt och lägg det mot
handtaget.
Montering
1
2
3 4 2 5
6
7
Före ibruktagande
Sätt i filterpåsen
Fäst pad
1 2 3
