Español
21
POWER IN
SPEAKER OUTPUT
LINE OUT FILTER
REMOTE
RESET
LINE IN
LINE OUT
ON
OFF
FUSE (25A
s3)
25
25
25
POWER IN
SPEAKER OUTPUT
LINE OUT FILTER
REMOTE
RESET
LINE IN
LINE OUT
ON
OFF
FUSE (25A
s3)
25
25
25
POWER IN
SPEAKER OUTPUT
LINE OUT FILTER
REMOTE
RESET
LINE IN
LINE OUT
ON
OFF
FUSE (25A
s3)
25
25
25
LINE OUT FILTER
ON
OFF
LINE OUT FILTER
ON
OFF
4
0.2(MAX)
(MIN)5
3
2
1
0.5
INPUT
SENSITIVITY(V)
4
0.2(MAX)
(MIN)5
3
2
1
0.5
INPUT
SENSITIVITY(V)
LINE OUT FILTER
ON
OFF
4
0.2(MAX)
(MIN)5
3
2
1
0.5
INPUT
SENSITIVITY(V)
40
200
150
100
70
LPF
FREQUENCY(Hz)
LPF
ON
OFF
40
200
150
100
70
LPF
FREQUENCY(Hz)
LPF
ON
OFF
40
200
150
100
70
LPF
FREQUENCY(Hz)
LPF
ON
OFF
Cable del mando a distancia
Mando a distancia
UNIDAD CENTRAL
(reproductor de discos
compactos, etc.)
Puede controlar el nivel de refuerzo de graves del
segundo amplificador esclavo y los posteriores
simultáneamente desde el amplificador maestro.
El nivel del volumen de cada amplificador se
determina por la configuración del amplificador
maestro (INPUT SENSITIVITY, nivel de refuerzo del
mando a distancia).
Configuración del amplificador maestro
1. Ajuste "INPUT SENSIVITY" a la salida de la unidad
central en la que se conecta.
2. Establezca la frecuencia LPF y el nivel de refuerzo
de graves.
3. Establezca el interruptor "LINE OUT FILTER" en
"ON".
Configuración del amplificador esclavo
1. Establezca el interruptor "LINE OUT FILTER" en
"OFF".
2. Ajuste "INPUT SENSIVITY".
• Para ajustar el amplificador esclavo al mismo
volumen que el amplificador maestro, ajuste
"INPUT SENSIVITY" en "0.2 V (máx.)".
2PRECAUCIÓN
• Antes de conectar los cables del mando a
distancia, gire siempre el mando del nivel
de refuerzo de graves totalmente hacia la
izquierda.
* pieza de venta en el comercio especializado

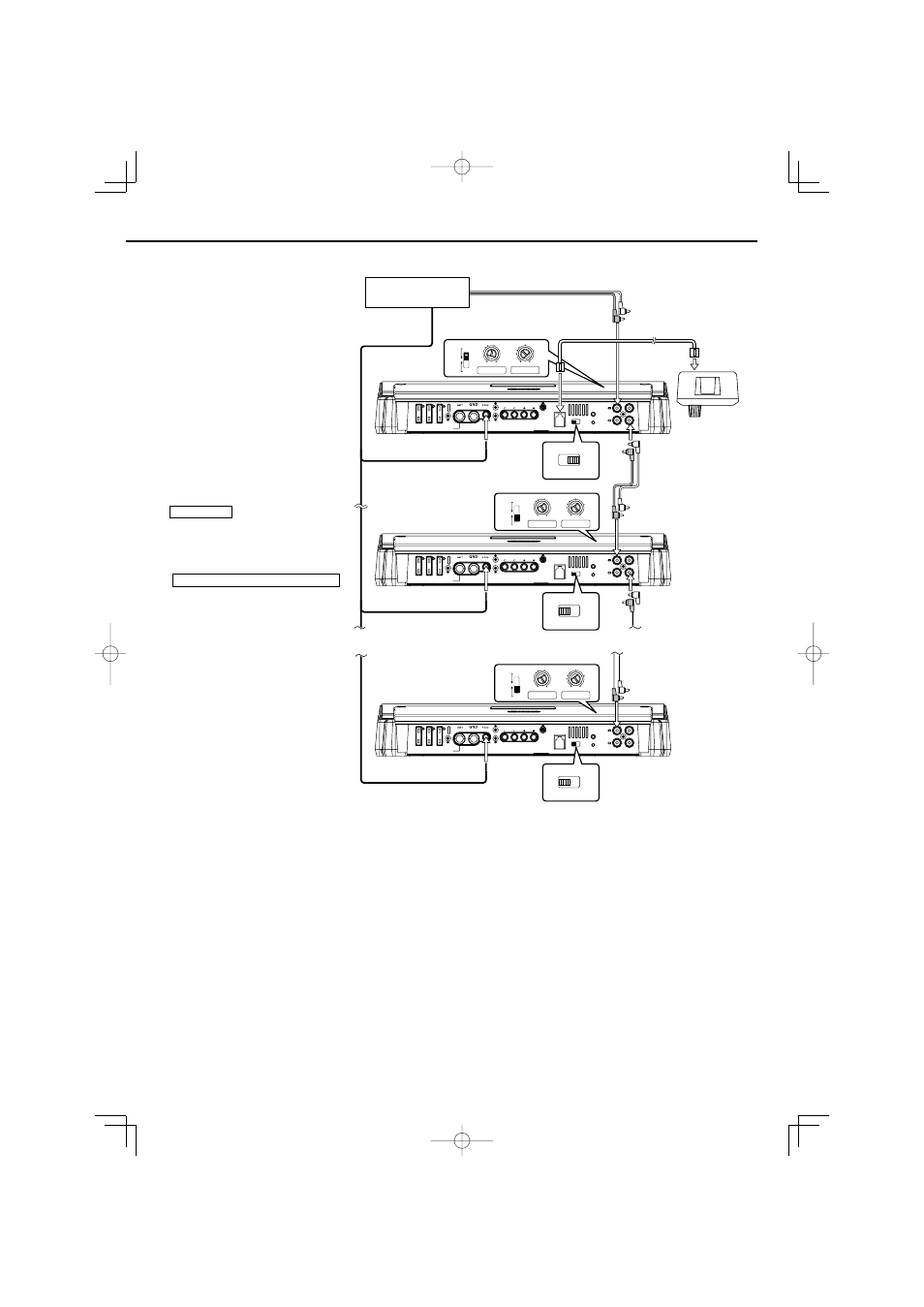

■ Amplificador múltiple con conexión a cable remoto ( Accesorio de KAC-PS1D. Accesorio opcional para KAC-X1R).
Amplificador principal
Amplificador esclavo
Amplificador esclavo
Cable de control de
potencia
Cable de extensión*
Cable RCA*
Cable RCA*
