12 Français
POWER IN
SPEAKER OUTPUT
LINE OUT FILTER
REMOTE RESET LINE IN LINE OUT ON OFF FUSE (25A s3)
25 25 25
2AVERTISSEMENT
Pour éviter tout incendie dы а un court-circuit,
insérer un fusible ou un coupe-circuit à
proximité de la borne de la batterie.
2ATTENTION
• En cas d'anomalie, mettre immédiatement
l'appareil hors tension et vérifier tous les
raccordements.
• Veiller à mettre l'appareil hors tension avant
de changer la position des commutateurs.
• Si le fusible saute, vérifier si les câbles ne sont
pas court-circuités, et remplacer le fusible par
un autre fusible de même capacité nominale.
• Vérifier qu’aucun câble ou connecteur non
raccordé ne touche la carrosserie de la voiture.
Ne pas retirer les capuchons des câbles ou
connecteurs non raccordés afin d’éviter tout
court-circuit.
• Raccorder séparément les câbles de haut-
parleurs aux connecteurs de haut-parleurs
appropriés. La mise en commun du câble
négatif d’un haut-parleur ou des fils de masse
des haut-parleurs à la carrosserie métallique
de la voiture pourrait rendre l’appareil
inopérant.
• Après l’installation, vérifier que les voyants
de frein, les clignotants et les essuie-glace
fonctionnent correctement.
* disponible dans le commerce

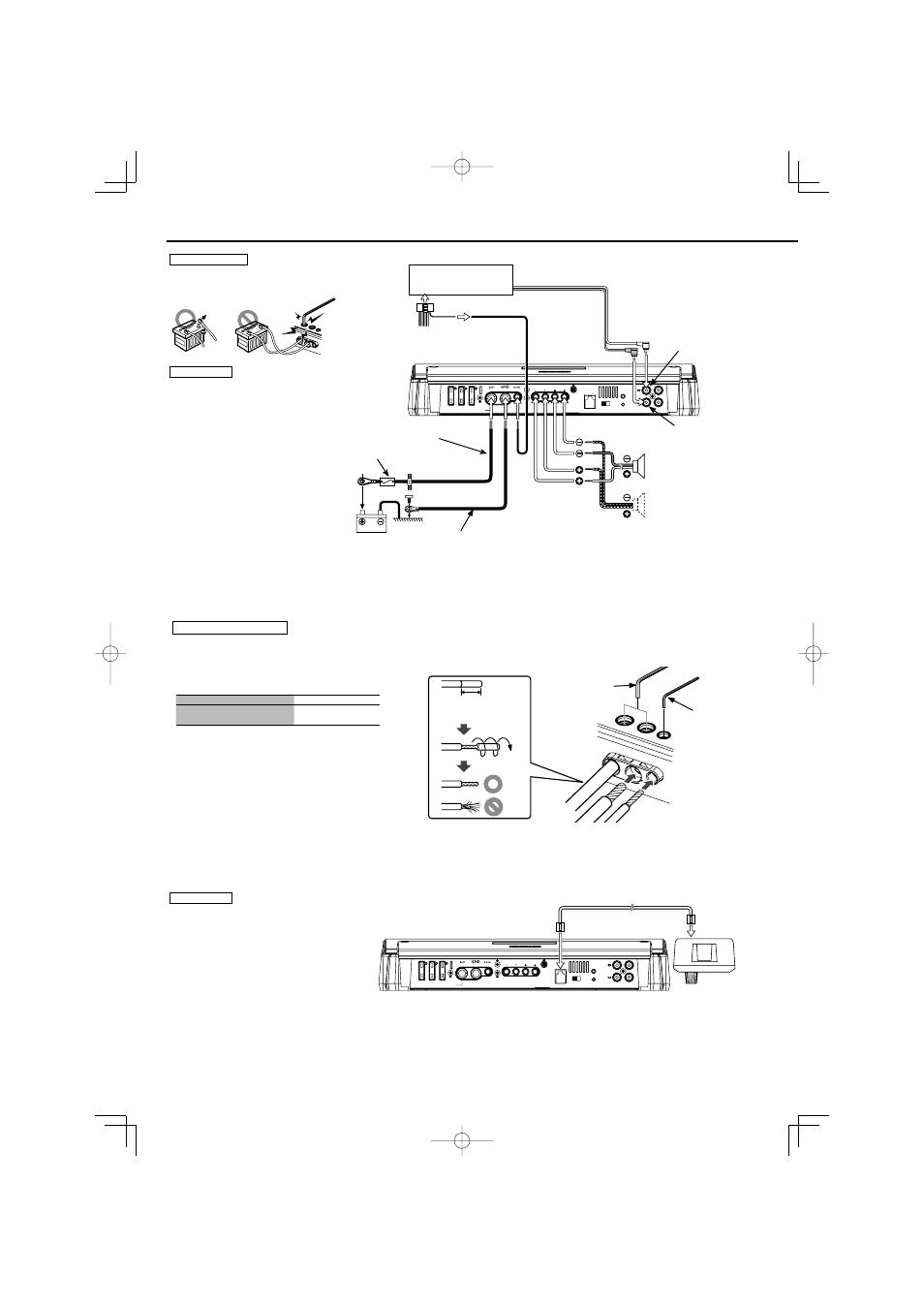

Raccordements
Câble de masse*
Câble de commande de
l’alimentation
Haut-parleurs d'extrêmes
graves (G + D)
Câble de la batterie*
Fusible de protection*
Unité centrale
(lecteur de CD, etc.)
Câble RCA*
Entrée de la voie gauche
Entrée de la voie droite
Batterie
POWER IN
SPEAKER OUTPUT
LINE OUT FILTER
REMOTE RESET LINE IN LINE OUT ON OFF FUSE (25A s3)
25 25 25
Câble de la télécommande (6,0 m : 19,7 ft)
Télécommande
■ Connexion du câble de la télécommande ( Accessoire de KAC-PS1D. Accessoire optionnel pour KAC-X1R).
2ATTENTION
• Avant de brancher les câbles de commande
à distance, tournez toujours le bouton
de réglage d’amplification des basses au
maximum vers la gauche.
7 – 10 mm
(9/32" – 3/8")
Clé polygonale
(grand)
À propos des bornes de câble
1 Épaisseurs des câbles
Vous pouvez utiliser des câbles aux épaisseurs suivantes :
Câble de batterie et câble de masse AWG 4 – AWG 8
Câble de commande de l'alimentation et câble
de haut-parleurs AWG 6 – AWG 18
2 Dénuder le câble
Couper la gaine du câble (isolant en vinyle, etc.) à environ 7-10
mm de l'extrémité du câble, puis enlever la portion de gaine
inutile en la faisant tourner de gauche à droite.
3 Installer le câble
Desserrer la vis à l'aide de la clé hexagonale fournie.
Insérer le fil conducteur du câble dans l'orifice de la borne, puis
serrer la vis.
Clé polygonale
(petite)
