2ADVERTENCIA
Para evitar incendios producidos por
cortocircuitos en el cableado, conecte un
fusible o cortacircuito entre la batería y los
terminales de la batería.
2PRECAUCIÓN
• Si el sonido no sale normalmente, desconecte
inmediatamente la alimentación y compruebe
las conexiones.
• No se olvide de desconectar la alimentación
antes de cambiar el ajuste de cualquier
conmutador.
• Si el fusible se quema, compruebe que no
haya un cortocircuito en los cables, luego
cambie el fusible por uno que tenga el mismo
amperaje.
• Verifique que ninguno de los cables o
conectores que están sin conectar toquen la
carrocería del automóvil. No retire las tapas
de los cables o conectores que están sin
conectar para evitar de que se produzcan
cortocircuitos.
• Conecte los cables del altavoz a los
conectores adecuados del altavoz
separadamente. La puesta en contacto
de terminales de altavoces distintos, o
la conexión como toma de tierra de los
terminales del altavoz al coche del automóvil,
pueden causar daños a la unidad.
• Después de la instalación, compruebe que
las lámparas del freno, luces de destello y
limpiaparabrisas funcionan correctamente.
* pieza en venta en comercios especializados

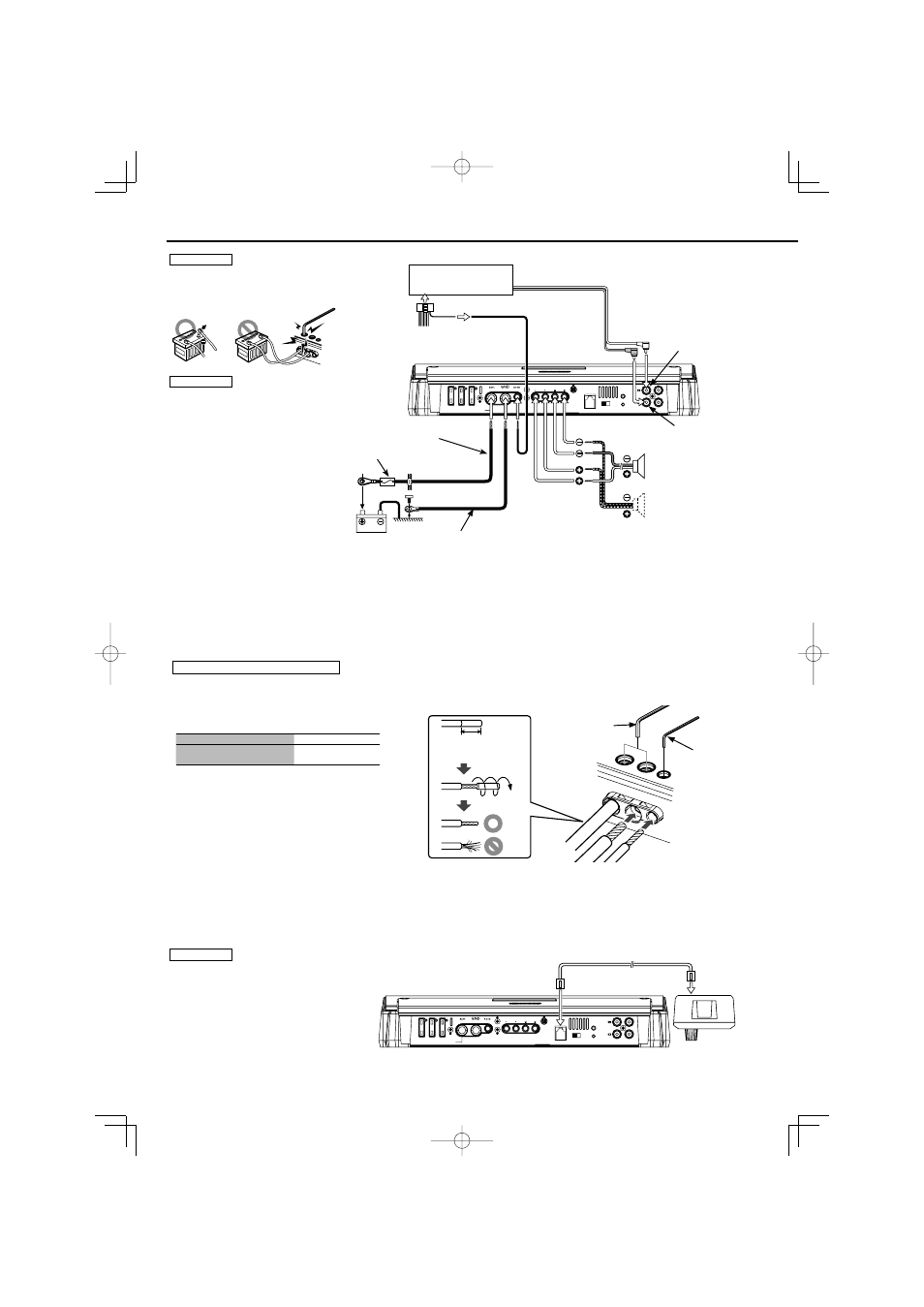

Conexiones
Cable de masa*
Cable de control de potencia
Altavoz de subgraves (I + D)
Cable de la batería*
Fusible de protección*
UNIDAD CENTRAL
(reproductor de discos
compactos, etc.)
Cable RCA*
Entrada izquierda
Entrada derecha
Batería
POWER IN
SPEAKER OUTPUT
LINE OUT FILTER
REMOTE RESET LINE IN LINE OUT ON OFF FUSE (25A s3)
25 25 25
Cable del mando a distancia (6,0 m: 19,7 ft)
Mando a distancia
■ Conexión del cable del mando a distancia ( Accesorio de KAC-PS1D. Accesorio opcional para KAC-X1R).
2PRECAUCIÓN
• Antes de conectar los cables del mando a
distancia, gire siempre el mando del nivel
de refuerzo de graves totalmente hacia la
izquierda.
7 – 10 mm
(9/32" – 3/8")
Llave hexagonal
(Grande)
Acerca de los terminales conductores
1 Grosores de cables.
Puede utilizar cables con los siguientes grosores:
Cable de batería y cable de tierra AWG 4 – AWG 8
Cable de control de alimentación y cable de
altavoz AWG 6 – AWG 18
2 Péle el cable.
Realice un corte en el revestimiento del cable (aislante de vinilo,
etc.) a 7-10 mm del extremo del cable y, a continuación, retire la
parte innecesaria del revestimiento torciéndola.
3 Instale el cable.
Afloje el tornillo con la llave hexagonal suministrada.
Inserte el conductor del cable en el orificio del terminal y apriete
el tornillo.
Llave hexagonal
(Pequeño)
