5. W przypadku montażu wspornika mocowania na suficie, aby podpiąć linię przymocowaną do
kamery przez otwór w suficie usuń zaślepkę mocowania sufitowego poprzez mocne jej naciśnięcie.
W pozostałych przypadkach do podłączenia linii można użyć wolnej przestrzeni znajdującej się
naprzeciwko znaku “przód kamery” (CAMERA FRONT).
6. Teraz należy przymocować korpus do wspornika obracając go w stronę zablokowania (LOCK),
po ustawieniu w linii rowka znajdującego się na korpusie z szerokim rowkiem wokół inkrustracji
oznaczającej przód kamery (CAMERA FRONT).
7. Dostosuj kierunek kamery. Więcej szczegółowych informacji na temat regulacji kierunku zawiera
rozdział “Regulacja kierunku kamery” zamieszczony na tej stronie. Jeśli konieczna jest regulacja
zoomu i ogniskowania kamery, zobacz “Podłączenie kabli i ustawienie przełączników” na stronie 10.
8. Ustaw w linii dwa otwory na śruby zamka skrzydłowego na oprawie wewnętrznej z dwoma
otworami na śruby znajdującymi się po lewej i prawej stronie korpusu, a następnie zamontuj oprawę
wewnętrzną na korpusie naciskając ją aż rozlegnie się kliknięcie.
9. Na koniec ustaw w linii wypukłe wnętrze oprawy wewnętrznej i rowek znajdujący się na korpusie i
załóż oprawę kopułkową na korpus naciskając ją, aż rozlegnie się kliknięcie.
❚ Regulacja kierunku kamery
Po zamontowaniu kamery na suficie można dokonać
regulacji kąta podglądu kamery. Kamerę można obracać
w lewo lub w prawo (panoramowanie), oraz zmieniać jej
nachylenie w górę lub dół (pochylanie).
W przypadku panoramowania ograniczenie obrotu
kamery ustawiono na 355 stopni (100 stopni zgodnie
z kierunkiem ruchu wskazówek zegara i 255 stopni
w przeciwnym kierunku). Obracanie jest ograniczone
ogranicznikiem znajdującym się wewnątrz kamery.
Aby wyregulować panoramowanie należy najpierw
zluzować dwie śrubki znajdujące się na spodzie i obrócić
w żądanym kierunku, a następnie dokręcić je, aby
zamocować kamerę.
W przypadku pochylania można zmieniać kąt w zakresie od 0 do 90 stopni. Jeśli jednak
kąt nachylenia jest mniejszy niż 17 stopni, część obrazu może być niewidoczna. Do
zabezpieczenia ustawienia po regulacji kąta pochylenia służą śruby do ustawienia
pochylenia.
Do regulacji ogniskowania i zoomu kamery służą
regulator zoomu i regulator
ogniskowania. Jeśli kamerę montuje się na pochyłym suficie lub ścianie, można obracać
obiektyw, aby zobaczyć odpowiedni kierunek obrazu.

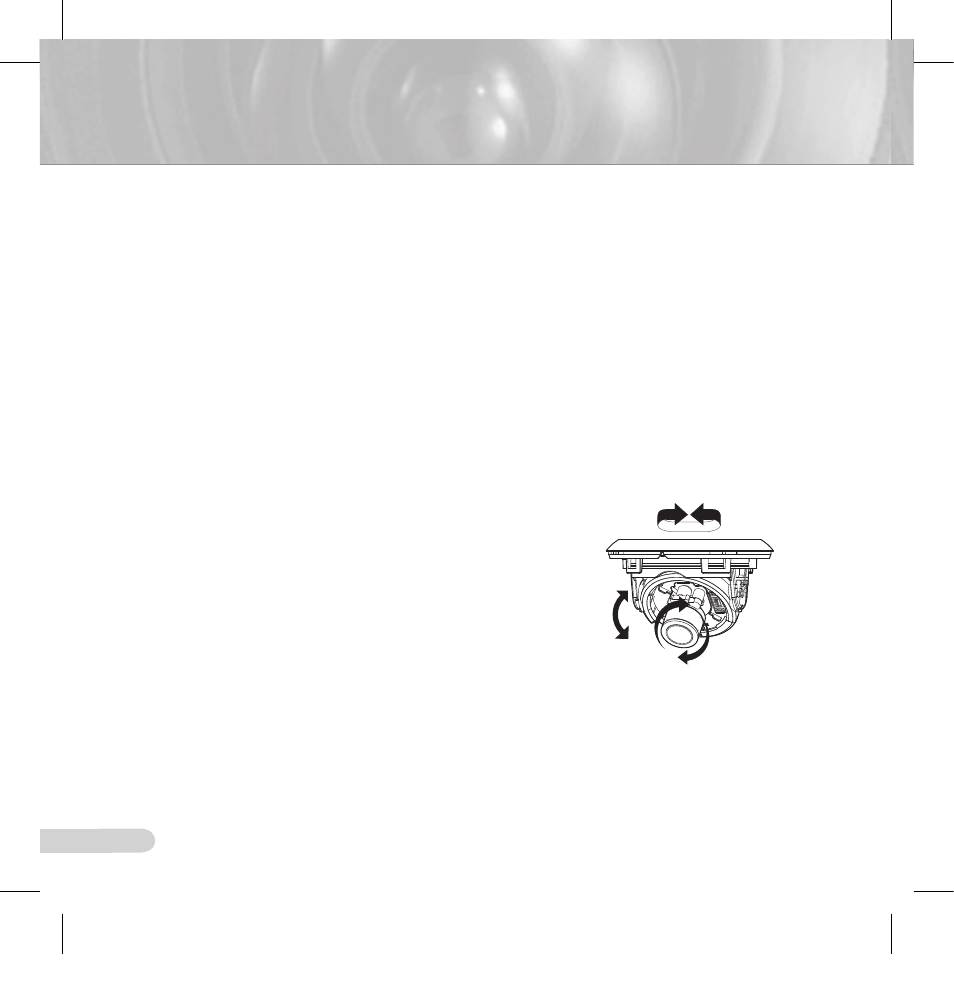

Panoramowanie
Pochylanie
Ruch obrotowy
obiektywu
